질문
3D PDF 도면 제작 방법이 궁금해요.
답변
CAD INFRA-DESIGN에서는 3D PDF 생성 기능을 활용하여, 일반 출력 기능을 통해 3D 모델을 PDF 파일에 담을 수 있습니다.
다음의 설명의 예)를 기준으로 CAD INFRA-DESIGN에서 생성된 2D 단면을 기반으로 3D 단면과 조합하여, PC 에 미리
설치 되어 있는 PDF 뷰어 프로그램으로 3D 모델을 확인할 수 있습니다.
|
|

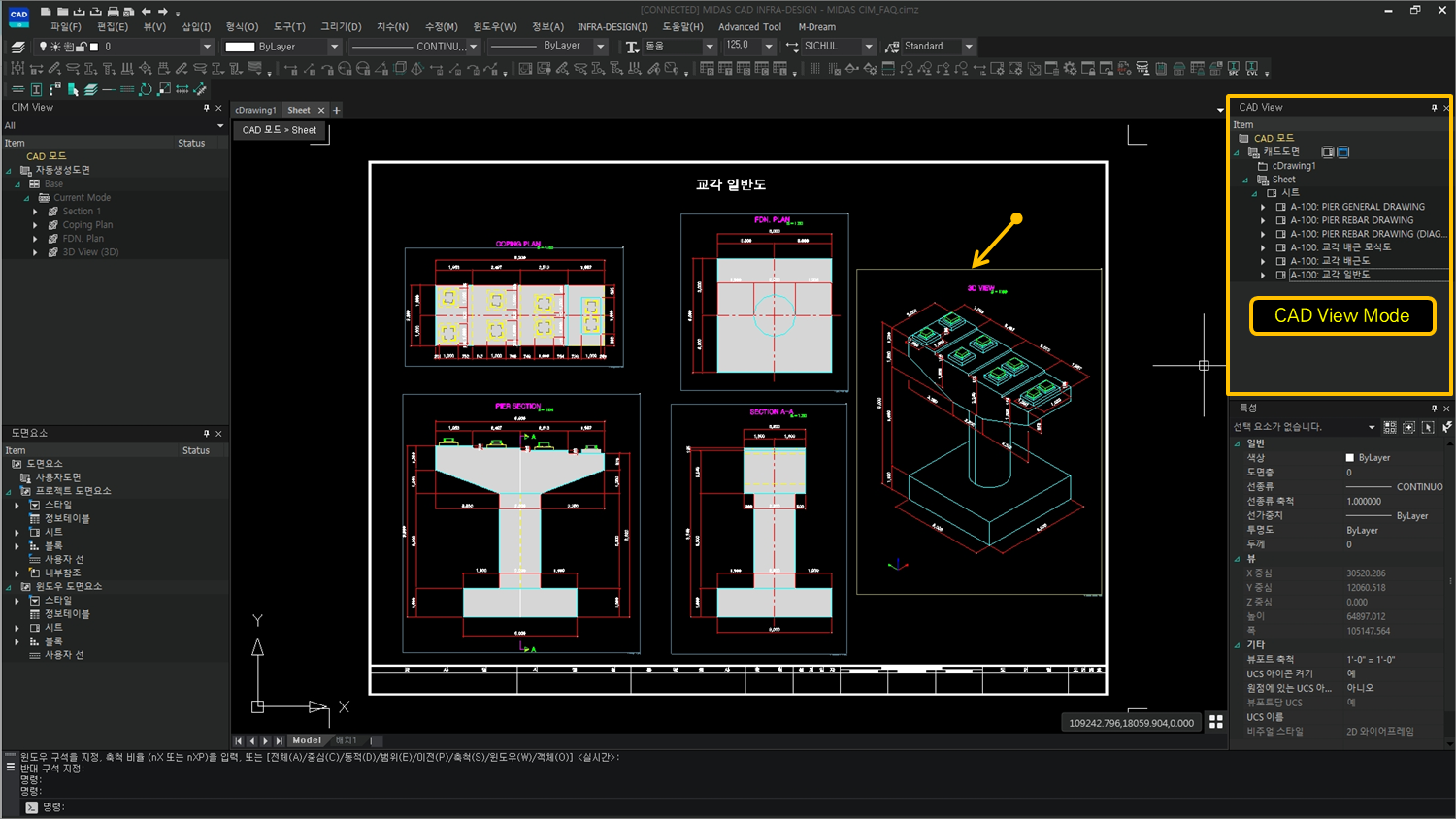

| 그림. 1 CAD INFRA-DESIGN 생성 단면 (2D, 3D) |
ㆍ도면화를 위해 CIM과 CAD INFRA-DESIGN이 연동된 단면입니다.
ㆍ기능 실행을 위해서는 CAD INFRA-DESIGN에서 2D 단면 및 등각면도 형태의 3D 단면이 미리
작성되어 있어야 합니다.
| 그림. 2 기능 실행 |

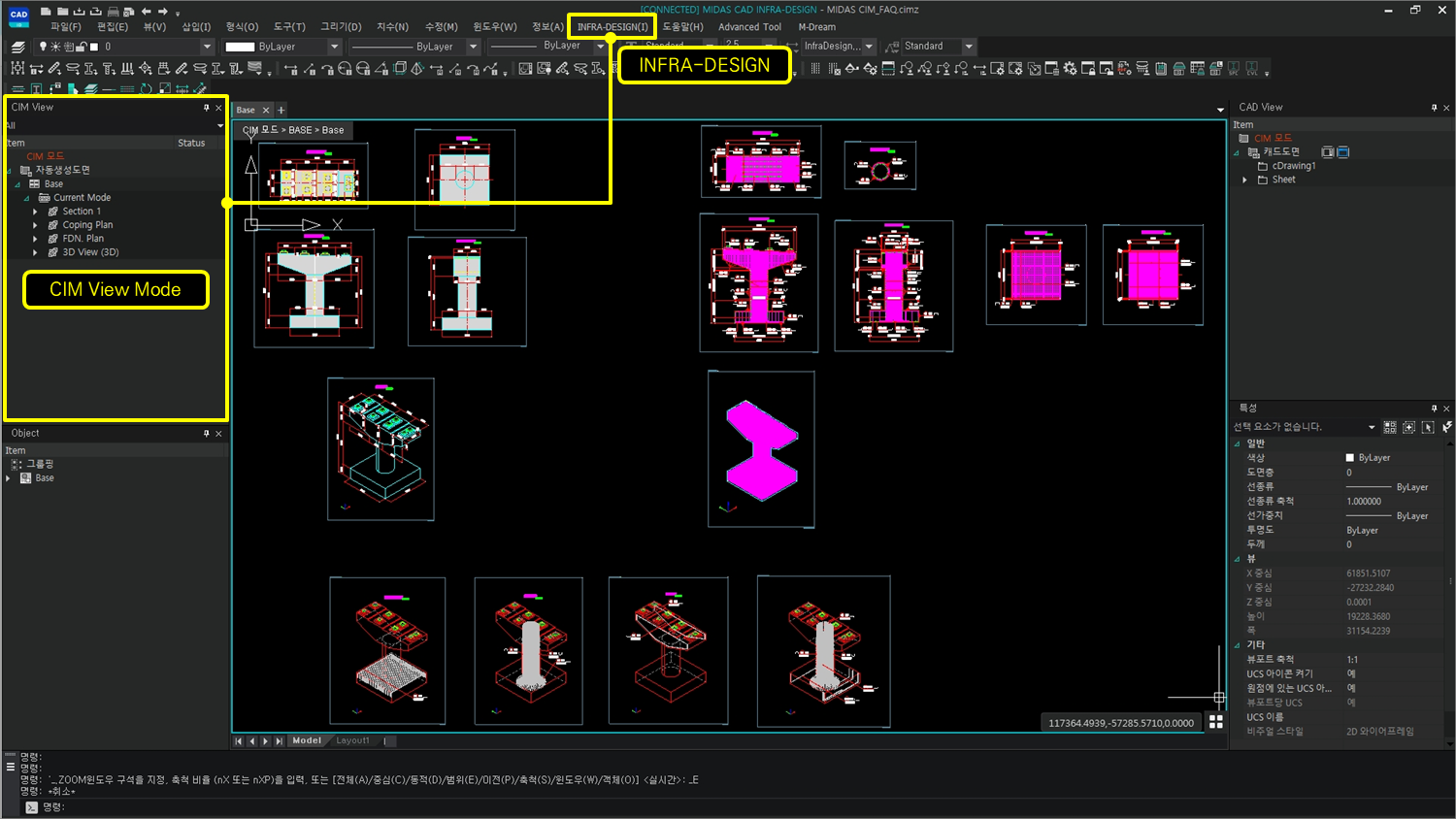

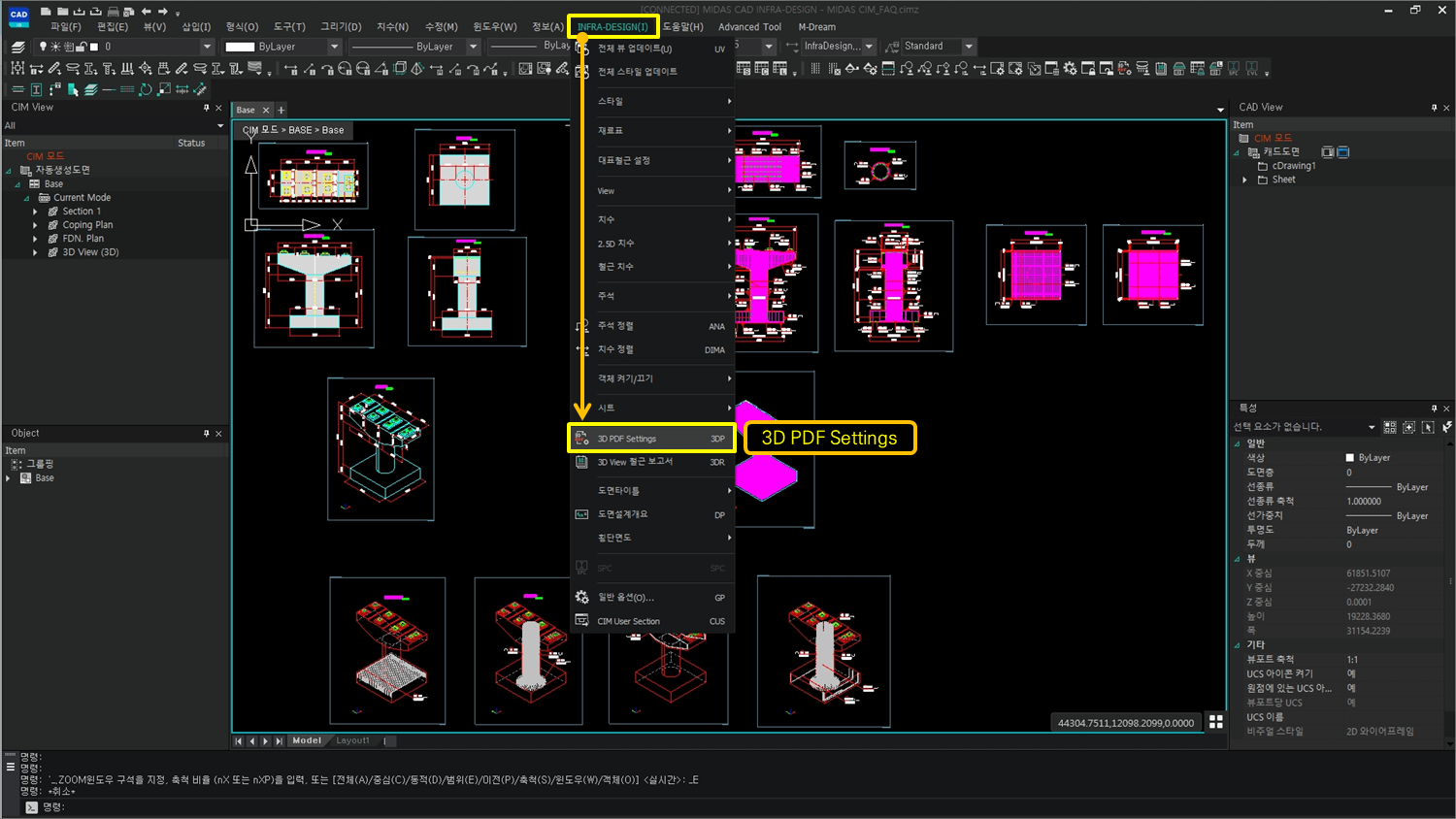

ㆍ CIM View Mode에 있는 INFRA-DESIGN 메뉴 탭에서 3D PDF Settings를 실행합니다.
| 그림. 3 기능 사용 순서 |
ㆍ 설명의 예) 에서는 교각의 모델을 대상으로 진행합니다.

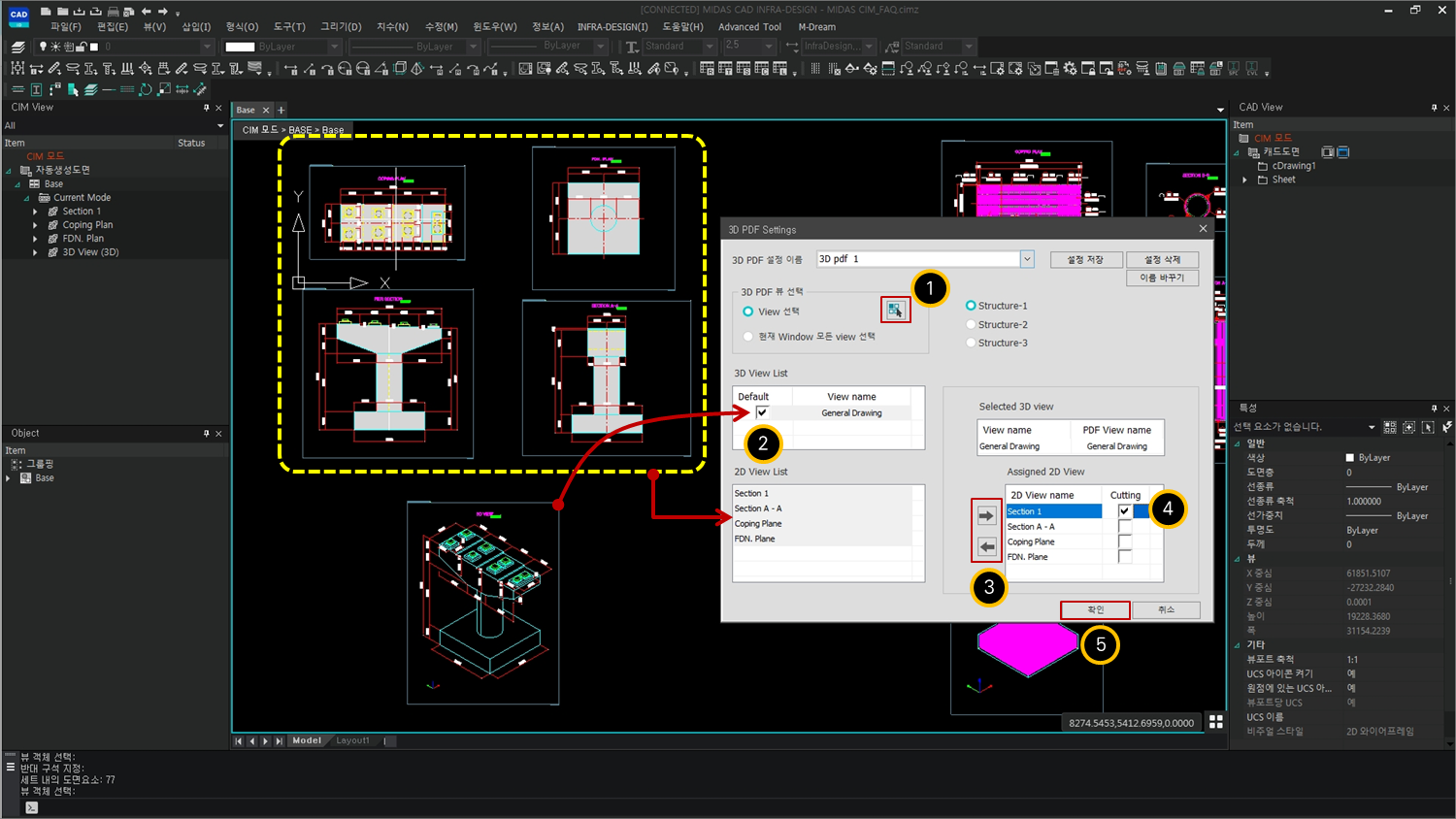

① 3D PDF를 구성할 2D 및 3D 단면을 선택합니다.
② 3D View list 에 담길 대표 단면을 선택합니다.
③ 3D 단면과 조합되어 보여질 2D View 단면을 선택하여, 우측 Assigned 2D View 항목으로 이동합니다.
④ 3D 단면에서 컷팅되어 나타낼 2D 단면이 있는 경우 체크박스를 해 줍니다.
⑤ 확인을 클릭하여 설정을 완료합니다.
| 그림. 4 3D 단면의 설정 확인 |

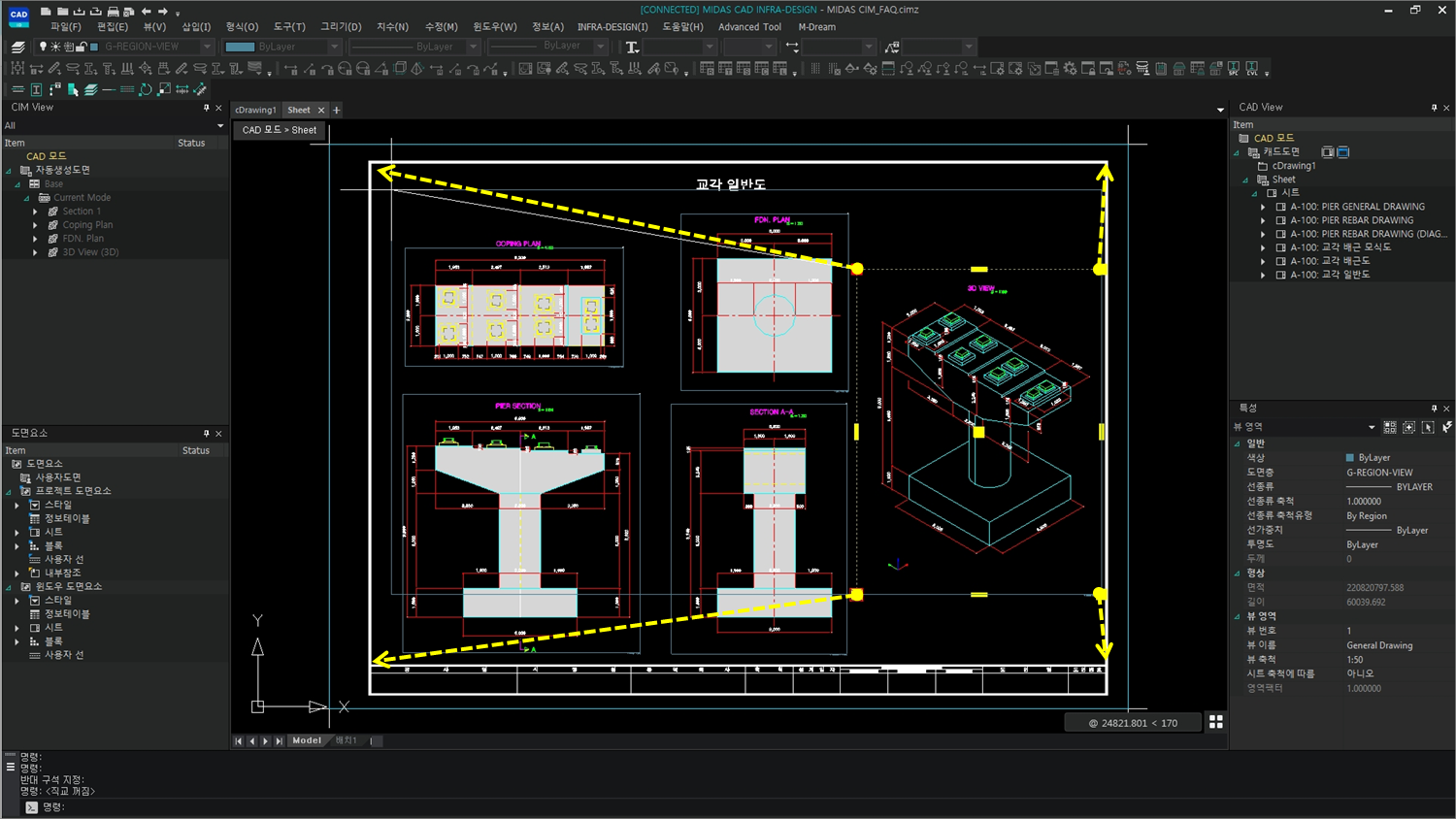

ㆍ 2D 단면의 정보가 조합된 3D 단면에서는 View Box의 색상이 노란색 색상으로 표시가 됩니다.
| 그림. 5 도면의 구성 (일반도) |
ㆍ CIM View Mode 모델 공간에 있는 3D 단면을 Drag & Drop 하여 도곽 안에 배치하거나,
미리 단면이 배치된 경우에는 View Box의 색상이 노란색 색상으로 변경되어 집니다.
ㆍCAD View Mode 모델 공간으로 이동을 하여, 도면(도곽)내에 3D 단면을 배치합니다.

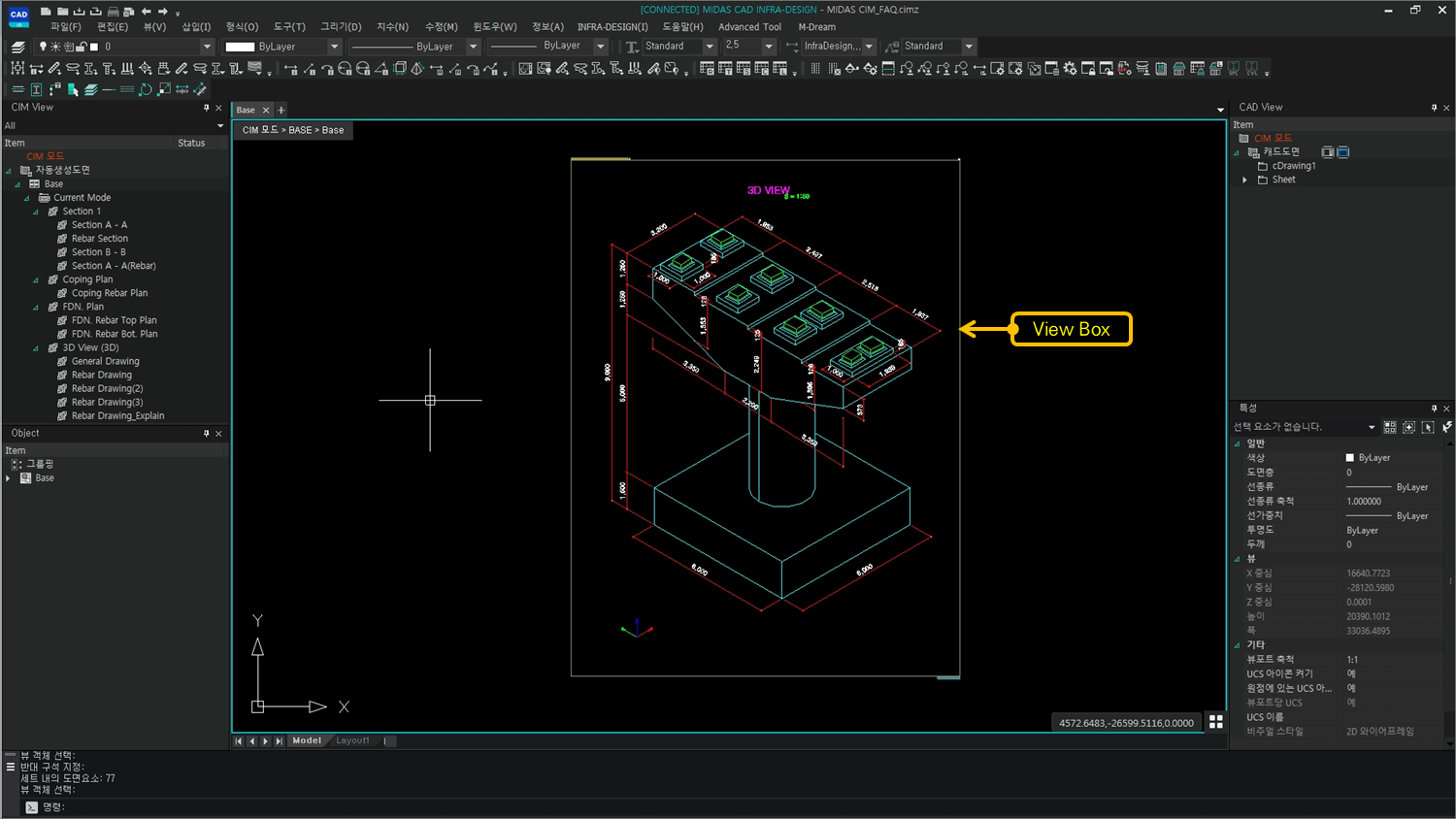

| 그림. 6 View Box의 확대 |
ㆍ 3D 모델을 도면 전체의 크기로 나타내고 싶은 경우에는 View Box를 늘리면 3D PDF 생성시 도면 전체의
크기로 나타나게 됩니다.
| 그림. 7 도면출력 |

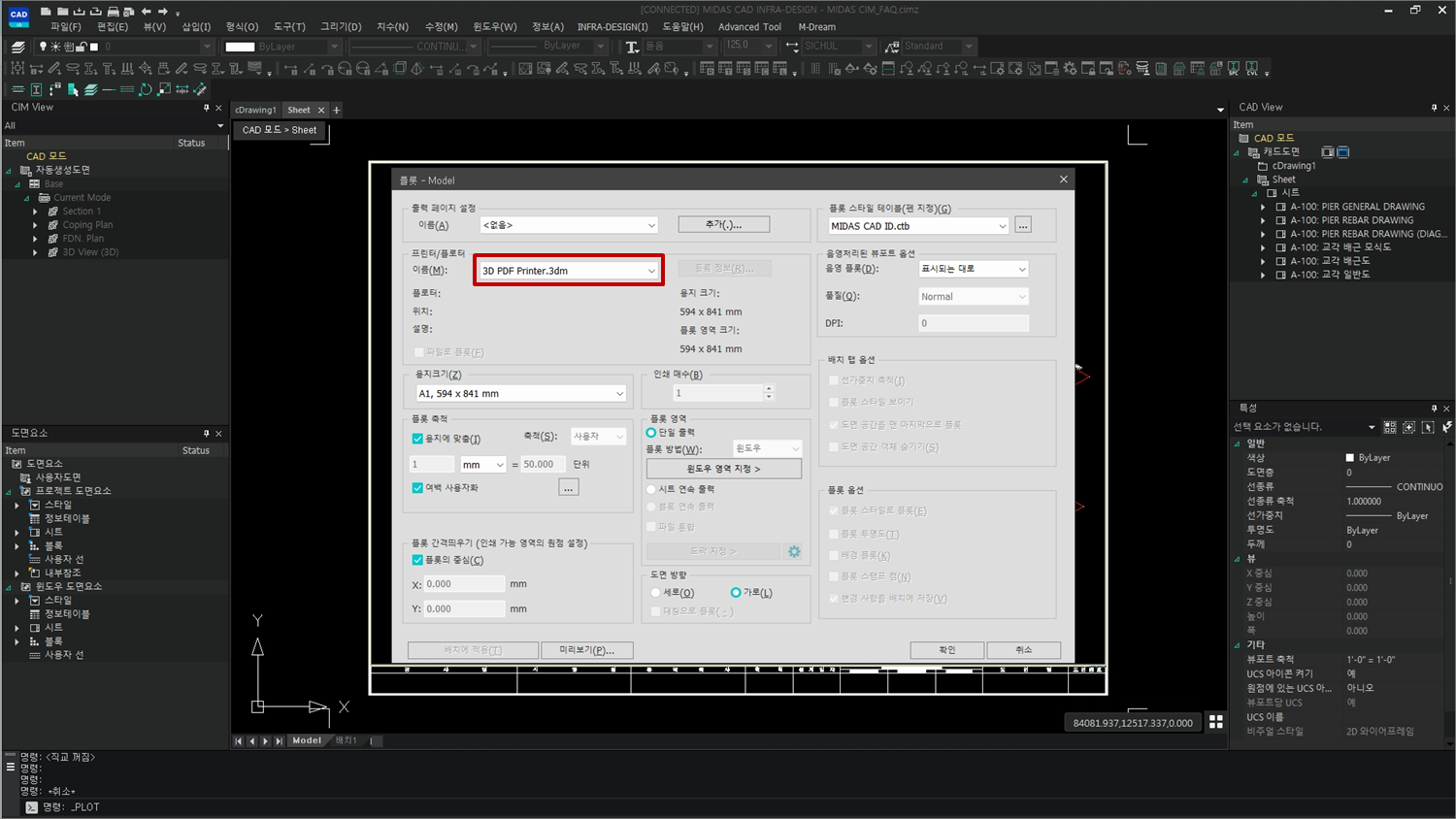

ㆍCAD View Mode에서 Plot 명령어를 입력하여 도면 출력을 진행 합니다.
ㆍ기존과 동일한 방법으로 출력을 진행하며, 프린터 이름에서만 3D PDF Printer.3dm 을 선택 적용합니다.
| 그림. 8 파일 저장 |

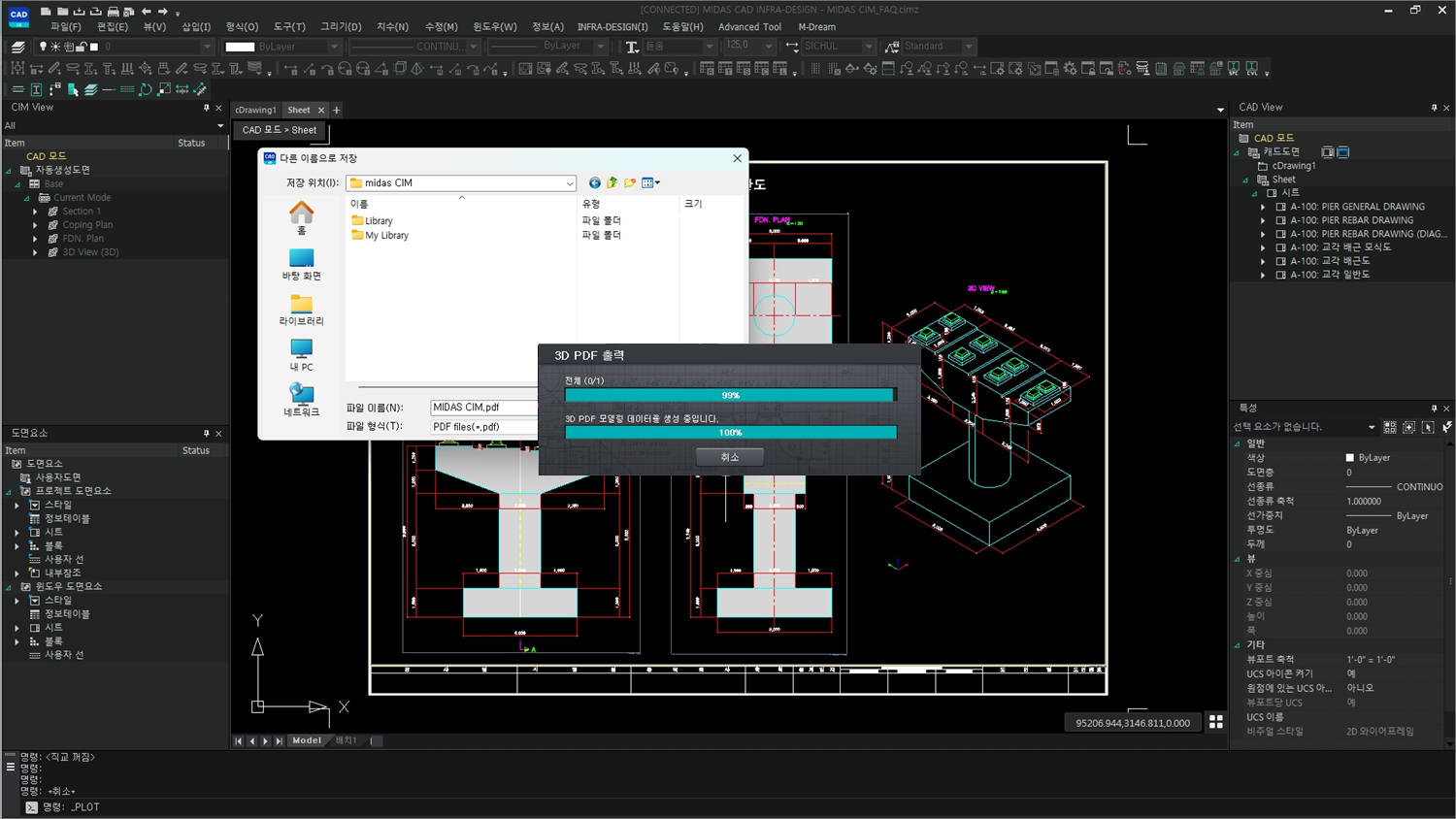

ㆍPDF로 생성할 파일의 이름과 경로를 지정해 줍니다.
|
|
| 그림. 9 PDF 파일 확인 |

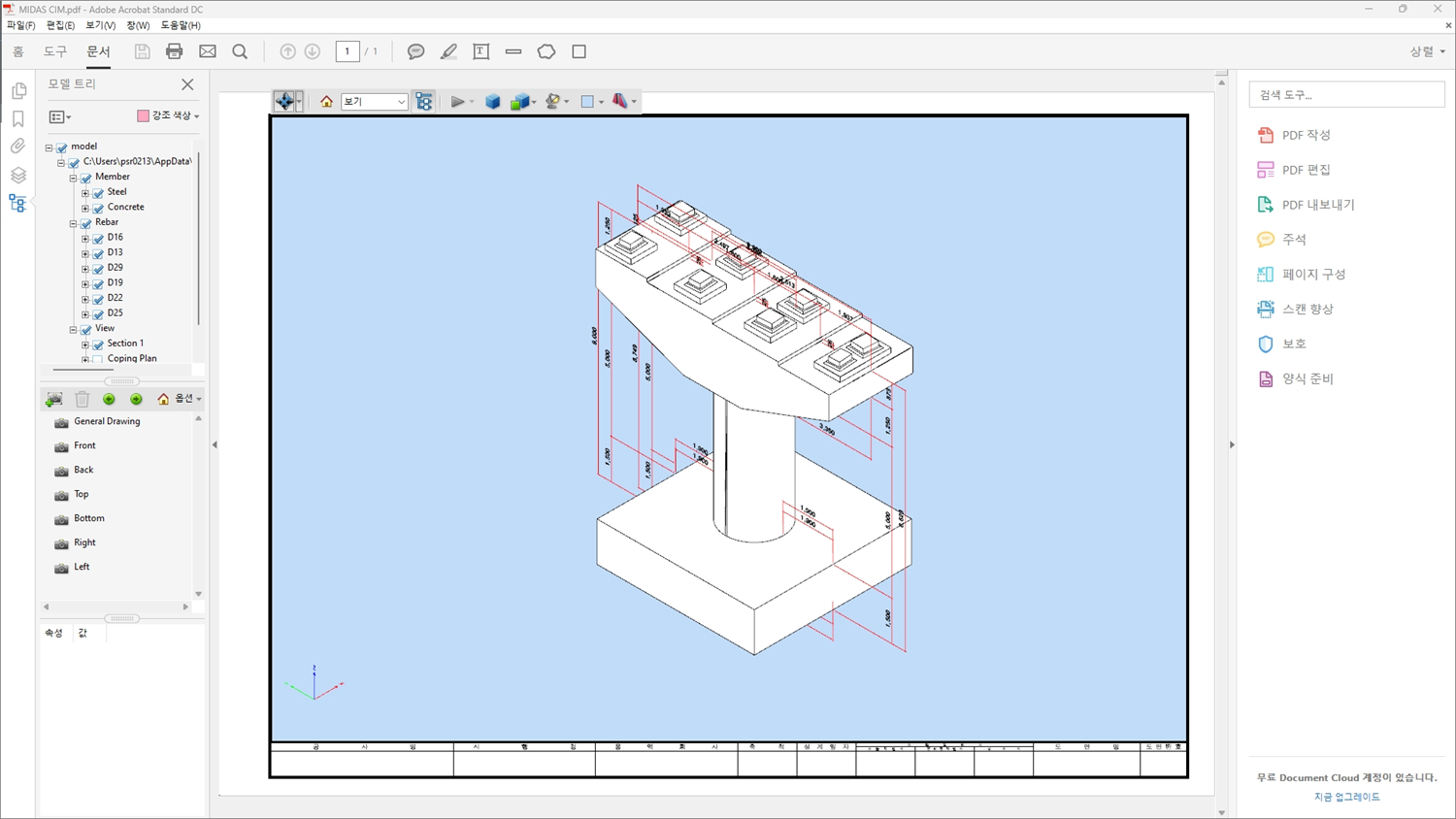

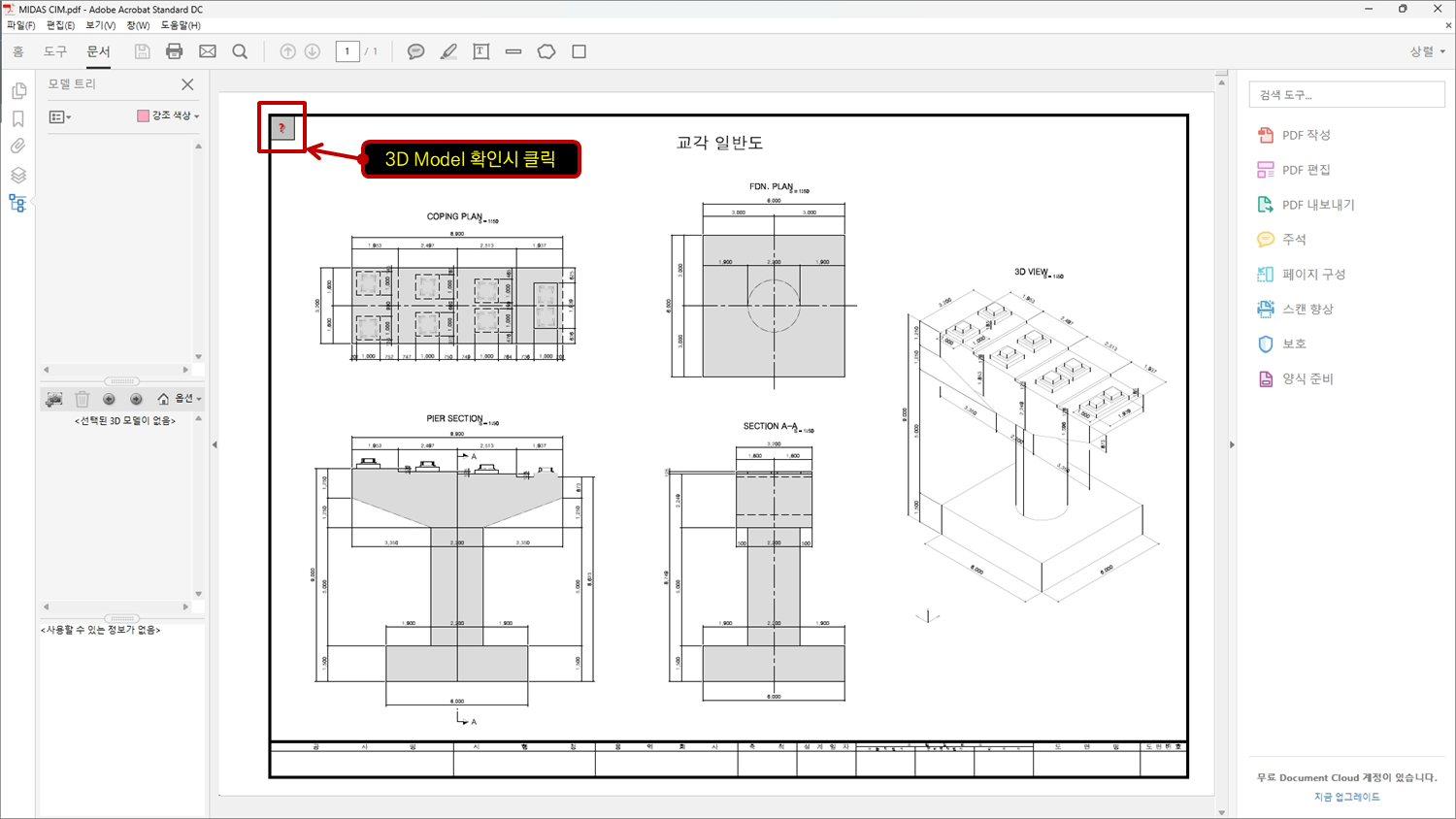

ㆍ생성된 PDF 파일안에서 3D 모델 표기 기능으로 작성된 내용을 확인합니다.
