질문
판요소는 어떻게 만드나요?
답변 1

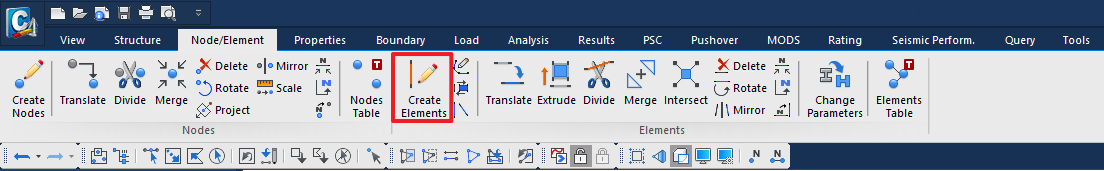

판요소는 [Node/Element] 탭 > [Element] 그룹 > [Create Element] 기능을 통해 만들 수 있습니다.

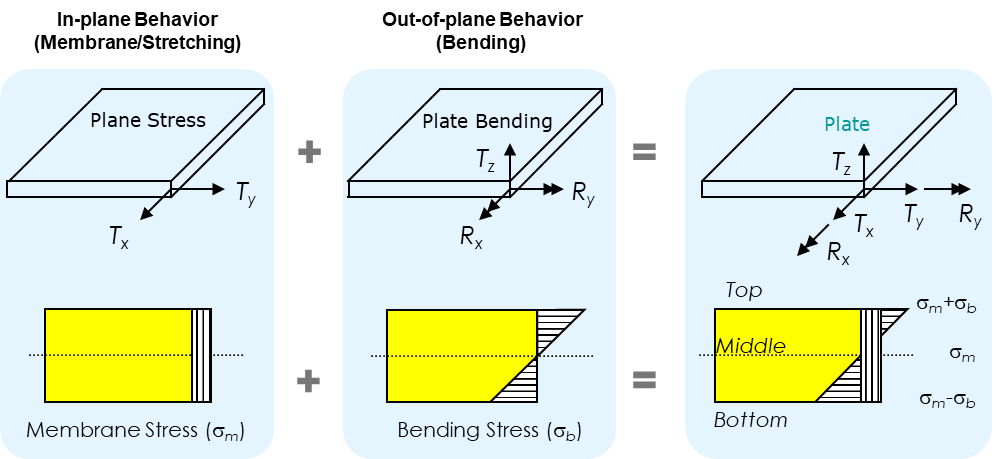

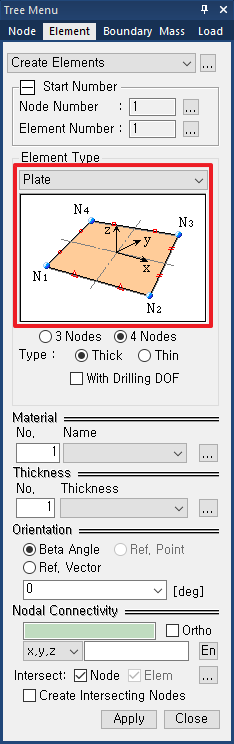

판요소는 전단변형을 고려할 지 여부에 따라 얇은 판과 두꺼운 판으로 나눕니다. 대부분의 토목구조물에서는 면내거동과 면외거동을 모두 고려한 두꺼운 판을 사용합니다.
CIVIL에서 판요소는 두께 변화를 고려할 수 없다는 특징이 있습니다.

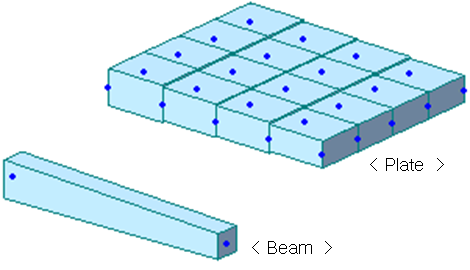

Frame 요소는 요소 내에서 단면 크기 변화를 입력할 수 있지만, Plate 요소는 두께 변화를 입력할 수 없기 때문에 두께가 변화하는 구간에서는 요소를 분할하여 점차 변화하는 두께 정보를 입력해야 합니다.
(midas FEA 에서는 두께 변화를 함수로 고려할 수 있습니다)
답변 2

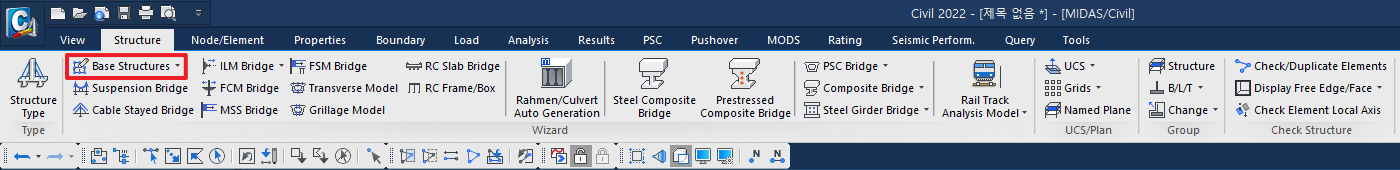

판요소는 [Structure] 탭 > [Wizard] 그룹 > Base Structures > Plate 기능을 통해 만들 수 있습니다.
Plate Wizard 기능을 통해 사각형, 원형 또는 반원형의 판요소를 만들 수 있고, 형상 뿐 아니라 생성할 판형구조 내부에 위치할 개구부와 기준점을 입력할 수 있습니다.
답변 3
판요소는 [MODS] 탭 > [Mesh] 그룹 > Auto-mesh 기능을 통해 만들 수 있습니다.
Auto-mesh는 선택한 영역에 Mesh를 자동으로 생성하는 기능으로, 영역 내부에 존재하는 절점, 또다른 영역 등을 고려해서 Mesh를 만들 수 있습니다. 영역을 선택하는 방법은 동일 평면에 있는 절점들을 선택하는 방법, 동일 평면에 있는 선 요소를 선택하는 방법, 평면요소를 선택하는 방법 세 가지가 있으며, Mesh 생성 시 Element Type을 Plate, Plane Stress, Plane Strain, Axisymmetric 네 가지 중 선택할 수 있습니다.
답변 4

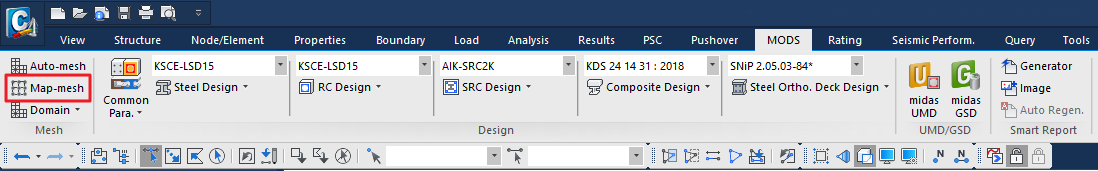

판요소는 [MODS] 탭 > [Mesh] 그룹 > Map-mesh 기능을 통해 만들 수 있습니다.
Map-mesh는 네 절점으로 이루어진 영역에 규칙적인 Mesh를 생성하는 기능으로. Auto-mest와 동일하게 Plate, Plane Stress, Plane Strain, Axisymmetric 네 가지 Element Type을 선택할 수 있습니다.
각 기능에 대한 자세한 내용은 Online Manual을 참고하시기 바랍니다.
