[CIVIL] Section이 Tapered인 Element의 형상이 이상합니다.

 시점과 종점의 단면 형상이 다른 변단면 PSC Girder를 생성하는 경우 보통 SPC에서 시 · 종점 단면을 생성하여 활용합니다. 이때, 주의해야 할 사항은 시점과 종점 단면 Point가 1:1로 매칭되어야 한다는 것입니다. 만일 시점과 종점 단면의 Point 개수가 다르다면 형상이 정상적으로 생성되지 않습니다. 아래 2개의 예제를 통해 해결하는 방법에 대해 알아보겠습니다.

예제1) 불필요한 Point가 추가된 경우

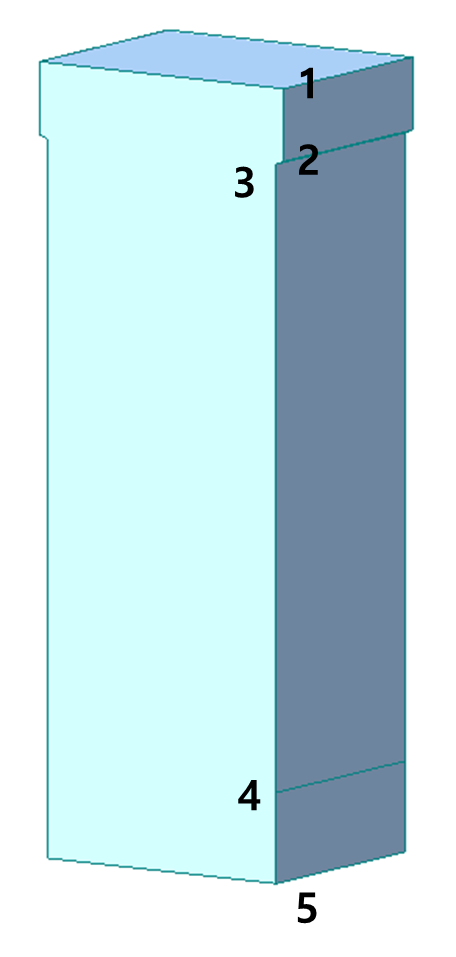

시점 단면(절점 6개)	종점 단면(절점 7개)	Tapered Section 적용 결과

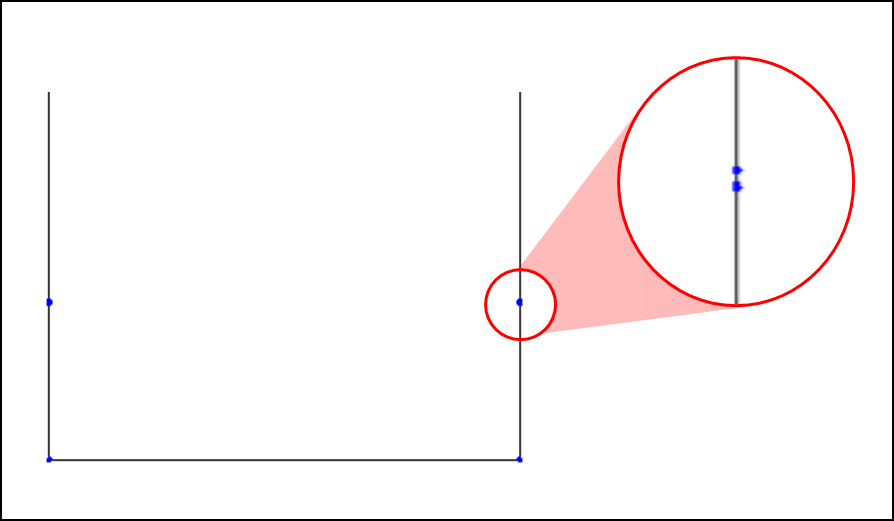

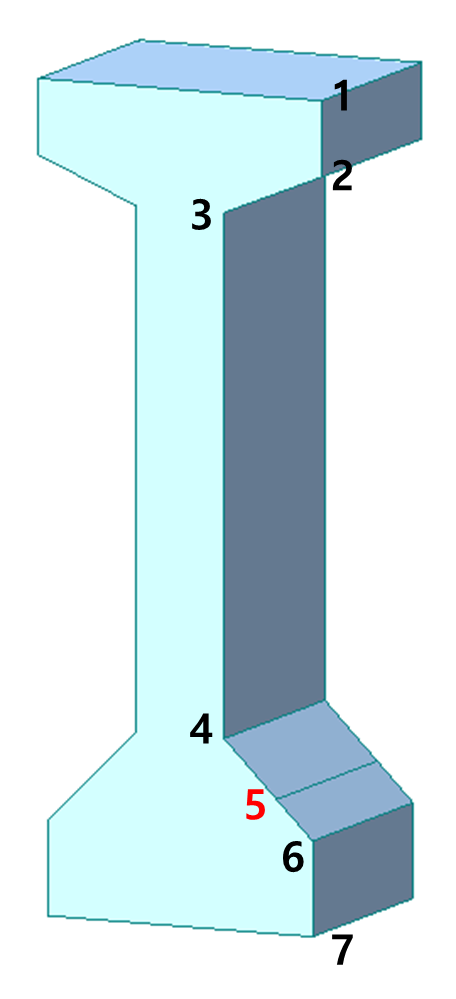

 위 이미지와 같이 SPC에서 단면을 생성할 때 사용자의 실수로 인해 불필요한 Point(종점 단면의 5번 Point)가 추가되는 경우가 종종 발생합니다. 해당 경우 Section Data에서는 Tapered 단면이 잘 생성된 것 같지만 시점과 종점 단면의 Point 개수 차이로 인해 Element에 정상적으로 적용되지 않습니다. 이를 해결하기 위해서는 불필요한 Point가 포함된 단면을 새로 생성하여 적용해야 합니다.

종점 단면 수정 후 Tapered Section 적용 결과

예제 2) 시점과 종점 단면의 Point가 1:1로 매칭되지 않는 경우(단면 Point 수가 다름)

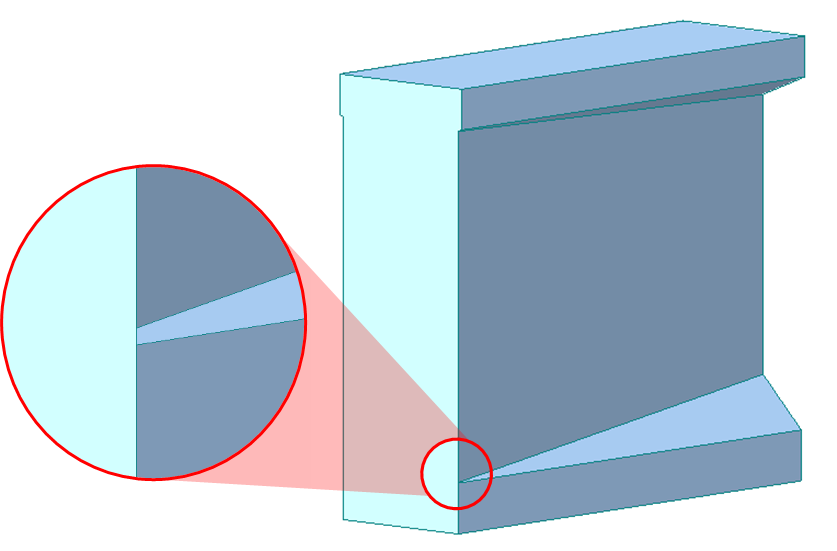

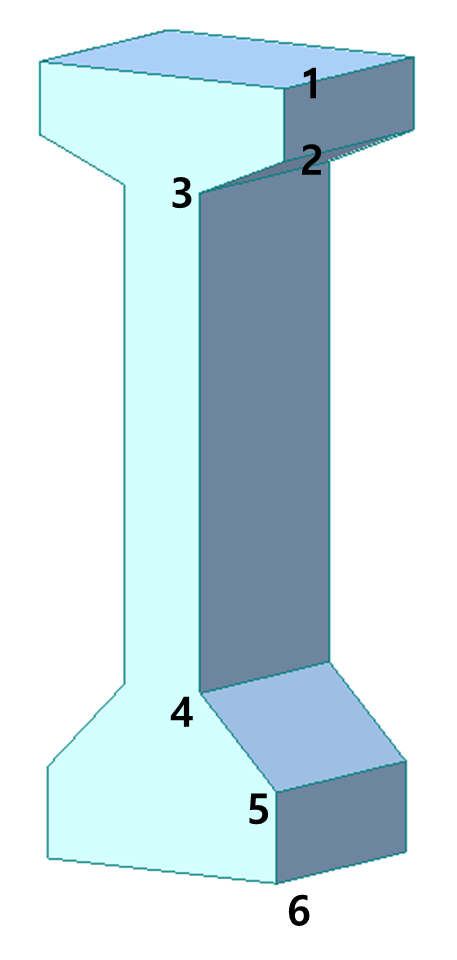

시점 단면(Point 5개)	종점 단면(Point 6개)	Tapered Section 적용 결과

 예제 2)의 경우 예제 1)과 다르게 불필요한 Point가 아닌 시점과 종점의 원본 단면 형상의 차이로 인해 시점과 종점의 Point가 1:1로 매칭되지 않는 경우입니다. 해당 경우에는 Point 개수가 작은 단면에 임의의 Point를 추가하여 시점과 종점 단면의 Point 수를 일치시켜 줘야 합니다.

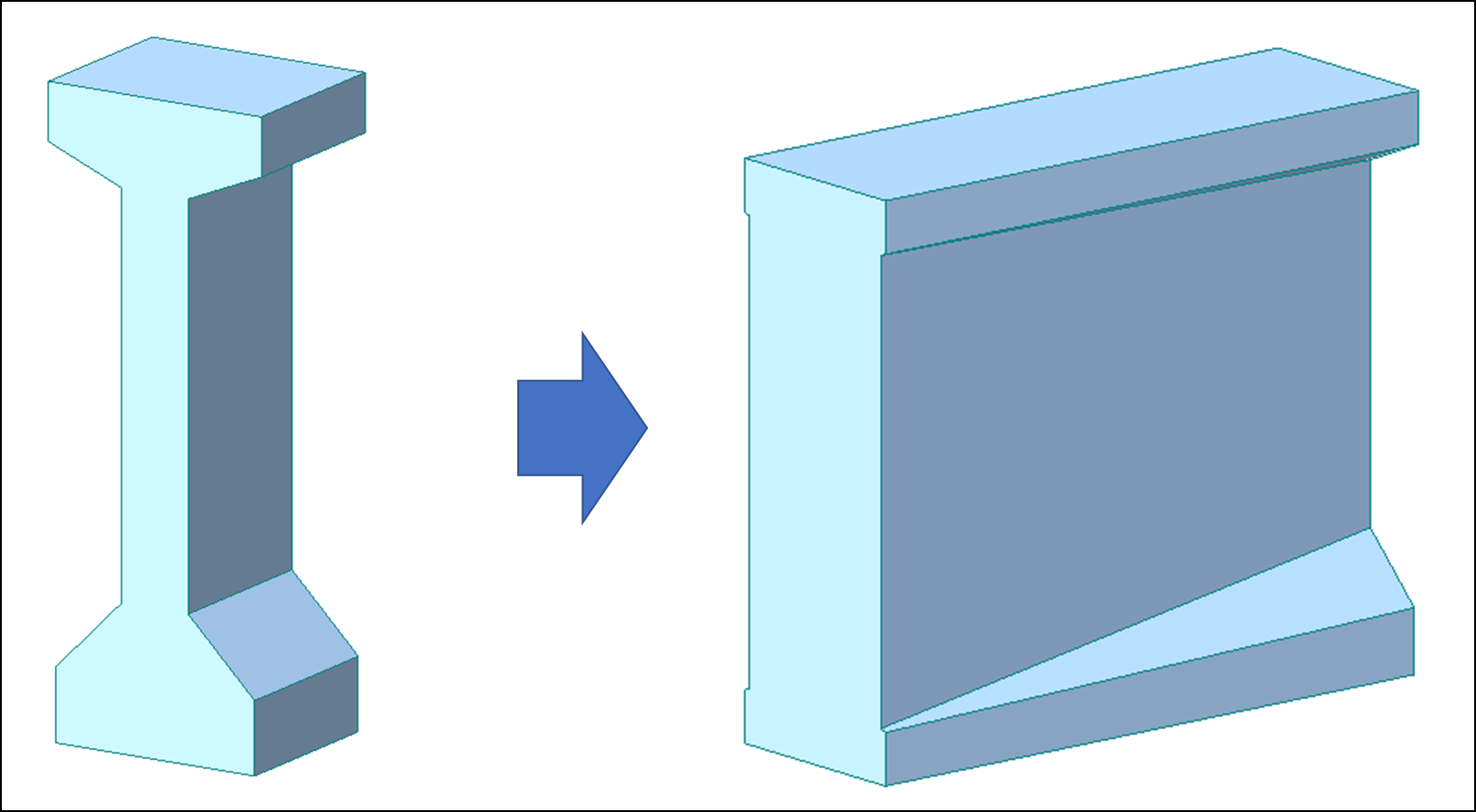

시점 단면 Point 추가(4번 Point 위치)	Tapered Section 적용 결과

 SPC에서 단면 생성시 직접 그리기도 하지만 보통 CAD에서 작업한 dxf 파일을 불러와 단면을 생성합니다. 이때, CAD에서 작업한 Point 순서를 기억하여 단면이 생성되는데 주의해야 할 사항은 CIVIL에서 Tapered Section은 시점과 종점 단면의 Point 순서를 고려하여 1:1 매칭된다는 것입니다. 그렇기 때문에 만일 아래 이미지와 같이 시점과 종점 단면의 Point 생성 순서가 다를 경우 형상이 틀어질 수 있습니다.

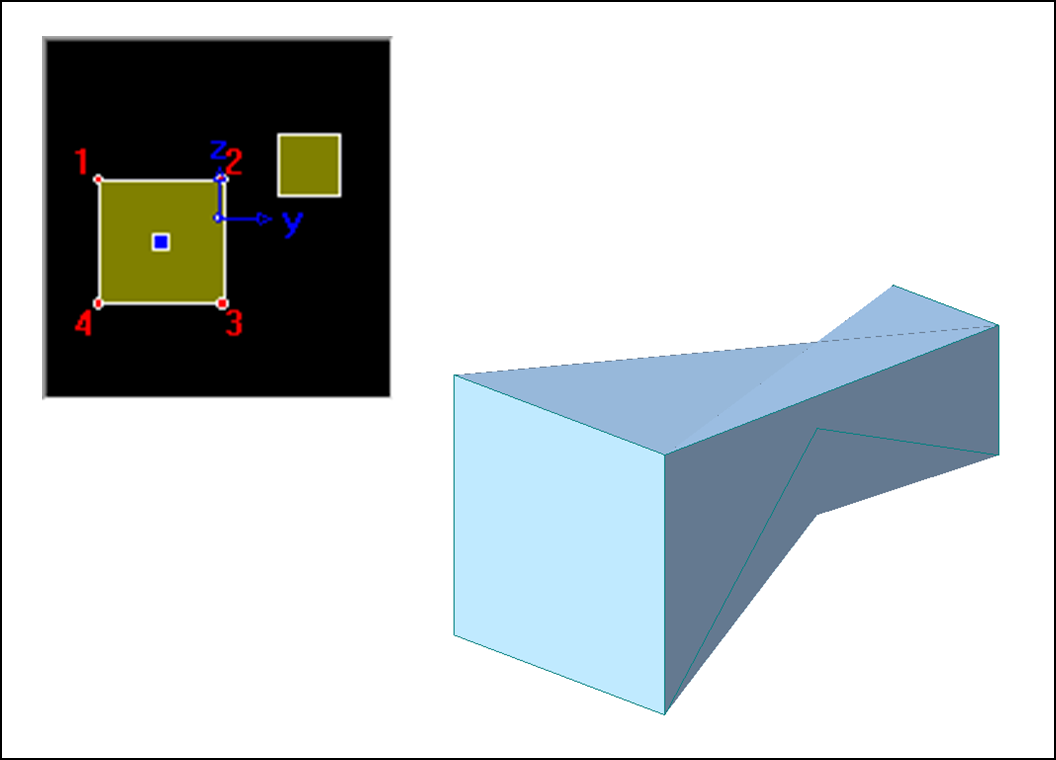

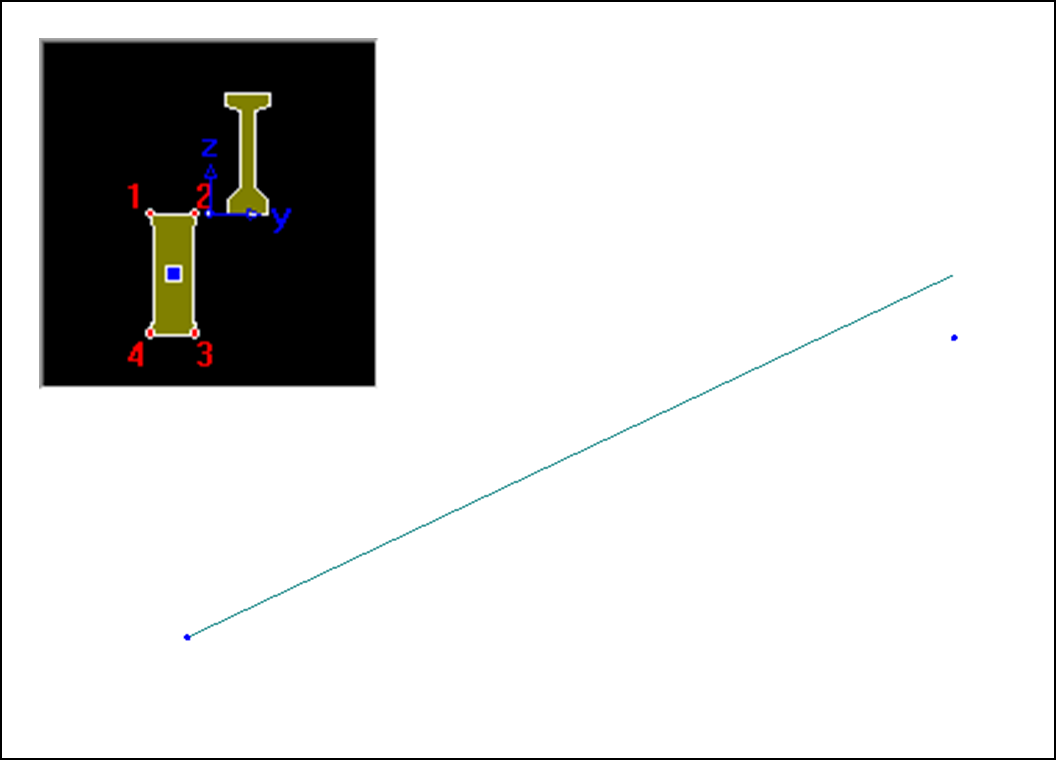

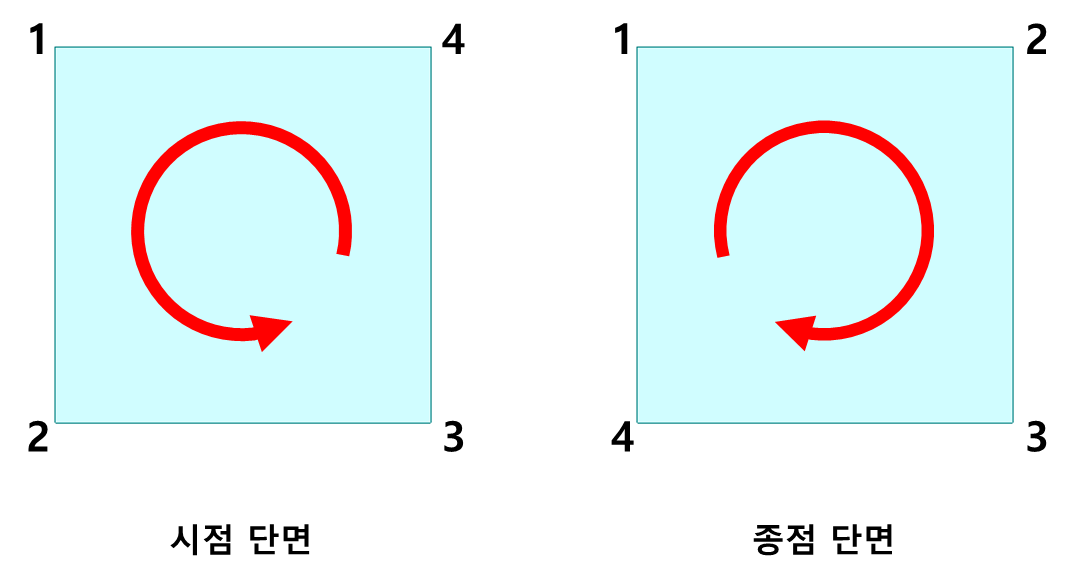

시점과 종점 단면의 Point 순서	Tapered Section 적용 결과

 따라서 Tapered Section 적용시 형상이 틀어졌다면, 시점과 종점 단면의 Point 생성 순서를 고려하여 단면을 새로 생성해줘야 합니다.
(CAD에서 작도한 dxf 파일을 활용한 경우 SPC에서는 단면의 Point 순서 수정이 불가하기 때문에 CAD에서 다시 작도한 후 사용하셔야 합니다.)
