질문

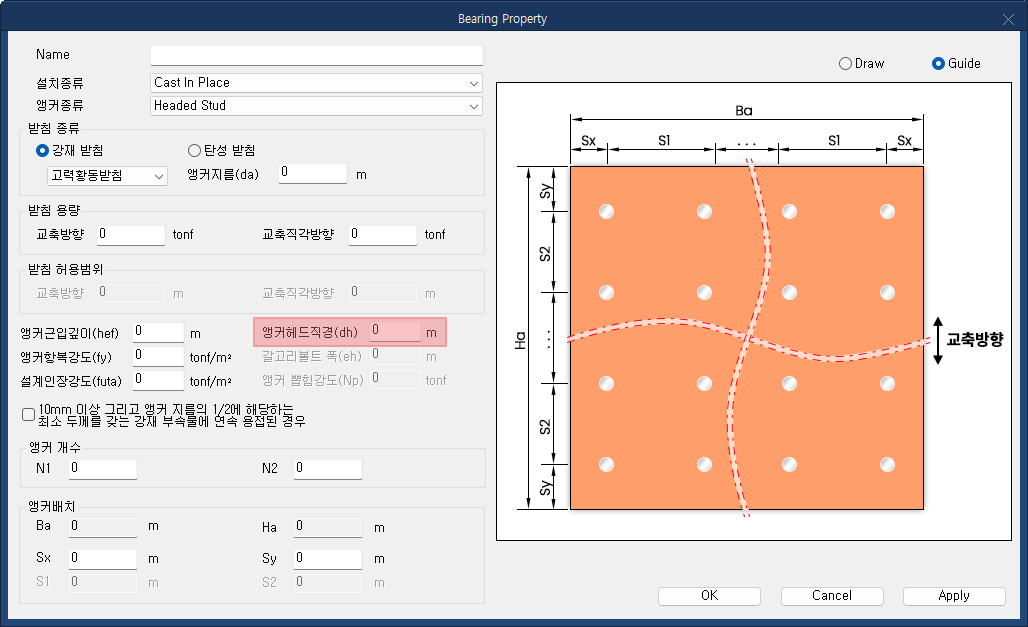

Bearing Property의 앵커헤드직경(dh)은 어디에 사용되나요?
답변
앵커헤드직경(dh)는 받침 인장 검토에서 지압면적(Abrg) 계산에 사용됩니다.

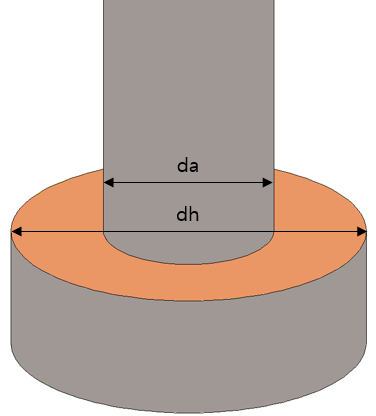

모든 설치 종류와 앵커 종류에 적용되는 것은 아니며, 아래 그림과 같이 선설치 앵커(Cast In Place) 중 헤드스터드(Headed Stud), 헤드볼트(Headed Bolt) 적용시 아래 수식과 같이 지압면적에 적용됩니다.
|
Abrg = π*dh2 /4 - π*da2 /4 dh : 앵커의 헤드직경 da : 앵커의 지름 |

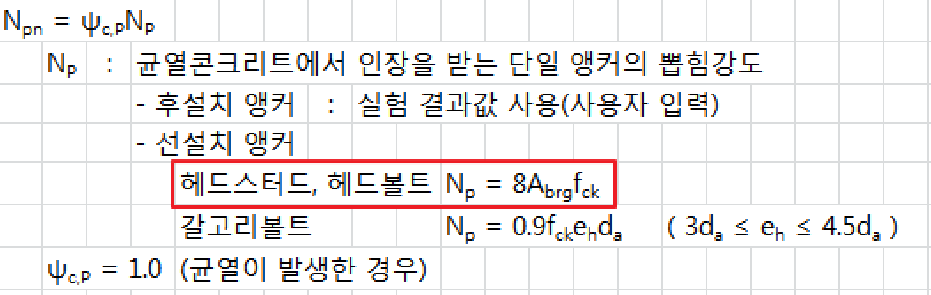

인장을 받는 앵커의 뽑힘 검토 |
|

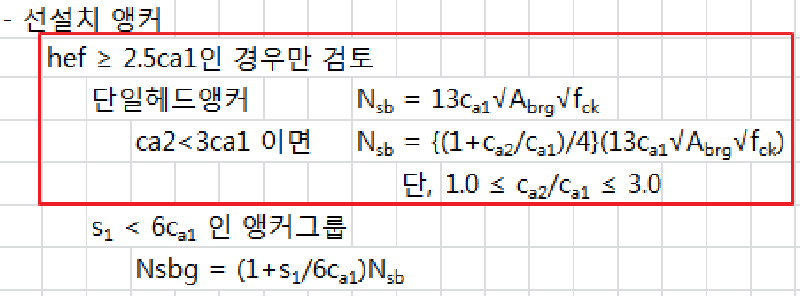

인장을 받는 앵커의 콘크리트 측면 파열 검토 |
