[Civil] 콘크리트 파괴 강도(Vb) 산정시 수식의 계수가 변경되지 않습니다.

질문

콘크리트 파괴 강도(Vb) 산정시 수식의 계수가 변경되지 않습니다.



답변

 앵커의 콘크리트 파괴 검토를 수행하기 위해서 가장 먼저 구해야 하는 "균열 콘크리트에서 전단을 받는 단일 앵커의 기본 콘크리트 파괴강도(Vb)"는 앵커 설치 상태에 따라 적용 계수가 달라집니다.

가) 일반적인 앵커의 경우

나) 10mm이상 그리고 앵커직경의 1/2에 해당하는 최소 두께를 갖는 강재 부속물에 연속 용접된 선설치 헤드스터드, 헤드볼트 또는 갈고리 볼트

수식에 대한 설명은 아래와 같습니다.

fck : 콘크리트의 설계기준 압축강도

ca1 : 앵커 샤프트 중심부터 전단력 방향으로 콘크리트 단부까지 거리(mm)

da : 앵커의 외경(mm)

le : 전단력에 대해 앵커의 지압 저항길이(mm)

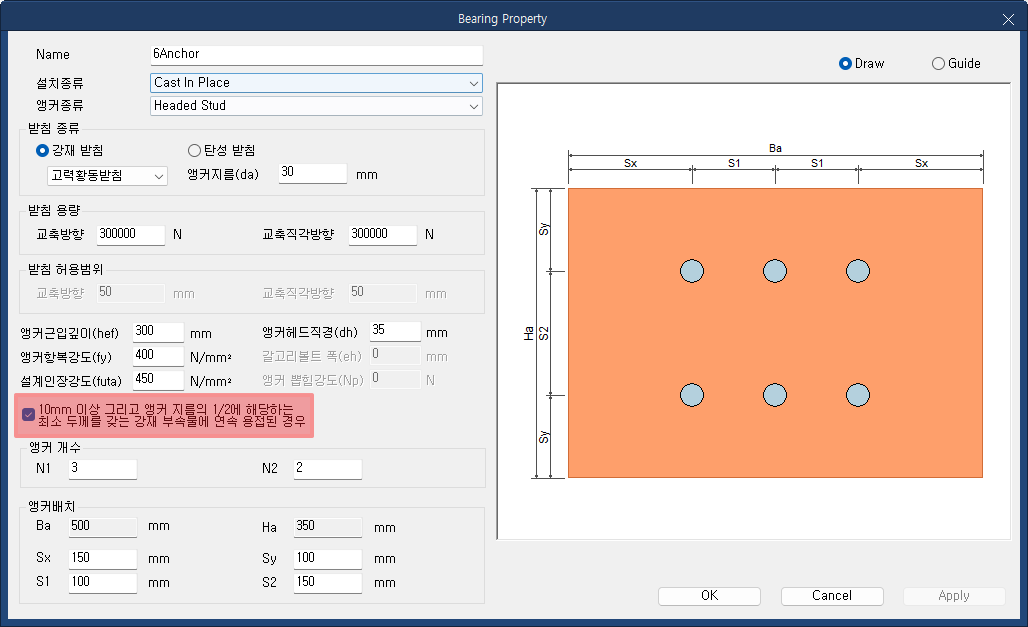

 내진성능평가 옵션의 받침평가 기능은 대부분 설치 상태와 앵커 종류에 따라 적용 수식을 자동으로 결정을하고 있습니다. 나) 조건의 용접 상태와 같이 입력 받지 않는 항목에 대해서는 옵션을 제공하여 제어하고 있으며, 해당 조건의 수식을 적용하기 위해서는 아래 그림에 표기된 기능을 활성화해주어야 합니다.

[ Anchor Evaluation 대화상자 ]

해당 옵션을 활성화하여 평가 및 보고서 출력하면 아래 그림과 같이 계수가 0.7로 변경된 것을 확인할 수 있습니다.
