질문
판요소(3차원 모델)의 임의 절단면에서 해석 결과를 확인하고 싶어요.
답변
Named Plane 기능과 Cutting diagram을 활용하여 확인할 수 있습니다.
판요소의 해석 수행 후 모델의 임의 절단면에 대한 해석 결과를 확인해야 하는 경우가 있습니다. 이는 Named Plane 기능으로 검토하고자 하는 단면을 정의하고, 해석 결과의 Display 옵션 중 Cutting Diagram을 활성화하여 임의의 단면에 대해 해석 결과를 Diagram 형태로 확인할 수 있습니다. 방법은 아래와 같습니다.
1. Named Plane 정의
[Structure] Tab > [UCS/Plan]
Named Plane 기능은 사용자가 원하는 임의의 평면을 지정하여 해당 평면상에 위치한 모든 절점 및 요소들을 이름으로 부여하는 기능입니다. 해당 기능은 Cutting Diagram과 연동되기도 하지만 그 외에도 선택 기능이나, Activities 기능에서도 활용 가능합니다.
평면 설정은 전체 좌표계를 기준으로 X-Y 평면, X-Z 평면, Y-Z 평면에 대하여 원하는 위치를 입력하여 설정할 수 있으며, 필요에 따라 3개의 절점을 선택하여 직접 평면을 정의할 수도 있습니다.

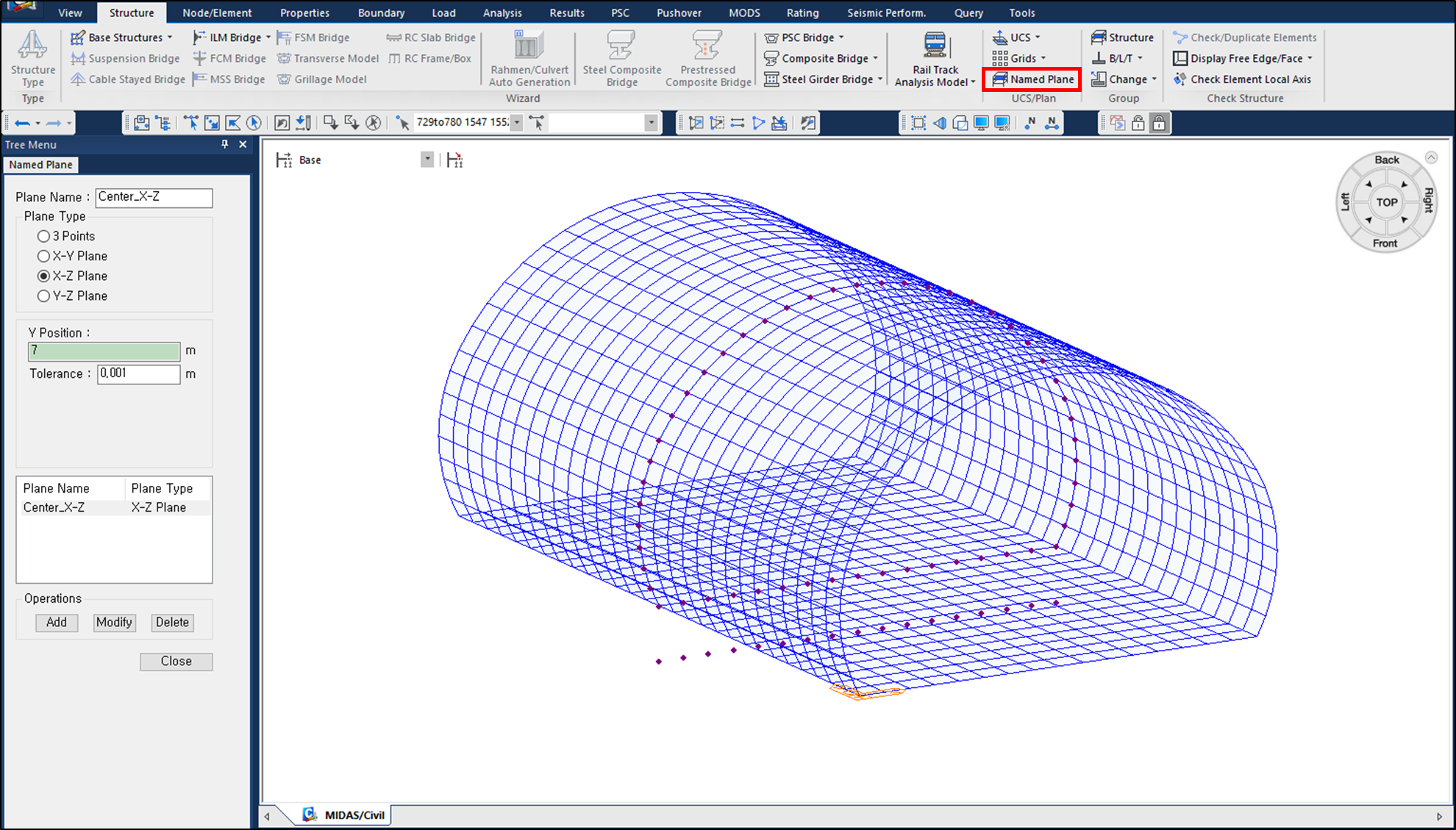

X-Z 평면을 기준으로 Y 방향 7m 위치의 평면을 Named Plane으로 설정함
2. Cutting Diagram 옵션 설정 및 결과 확인

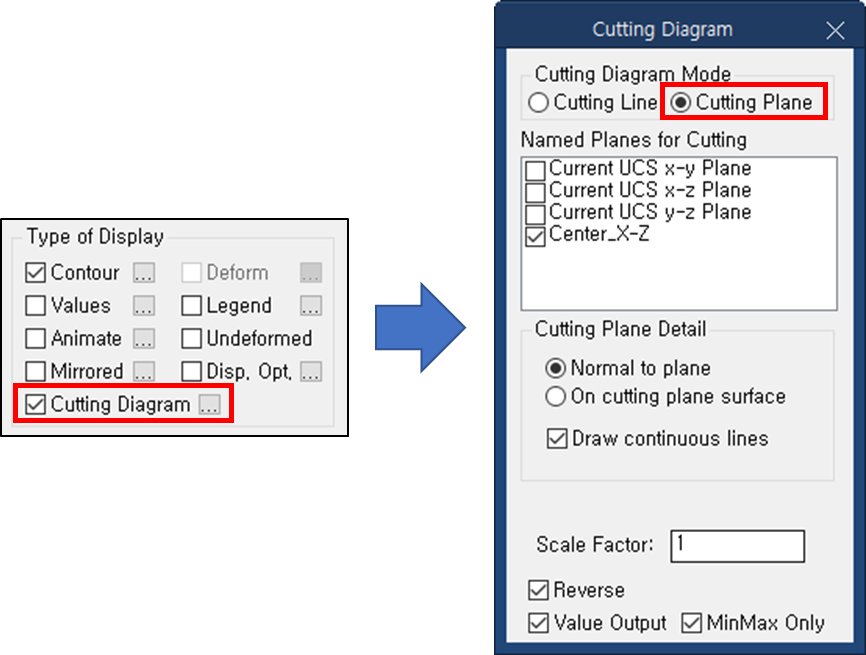

Plate의 해석 결과의 Type of Display에는 Cutting Diagram이라는 옵션이 있습니다. 해당 옵션은 임의의 선분이나 면을 따라 절단된 선이나 면에서 판요소의 결과를 Diagram 형태로 나타내주는 설정입니다. Cutting Diagram Mode의 Cutting Plane을 선택하면 Named Plane에서 설정한 단면이 연동된 것을 확인할 수 있습니다.

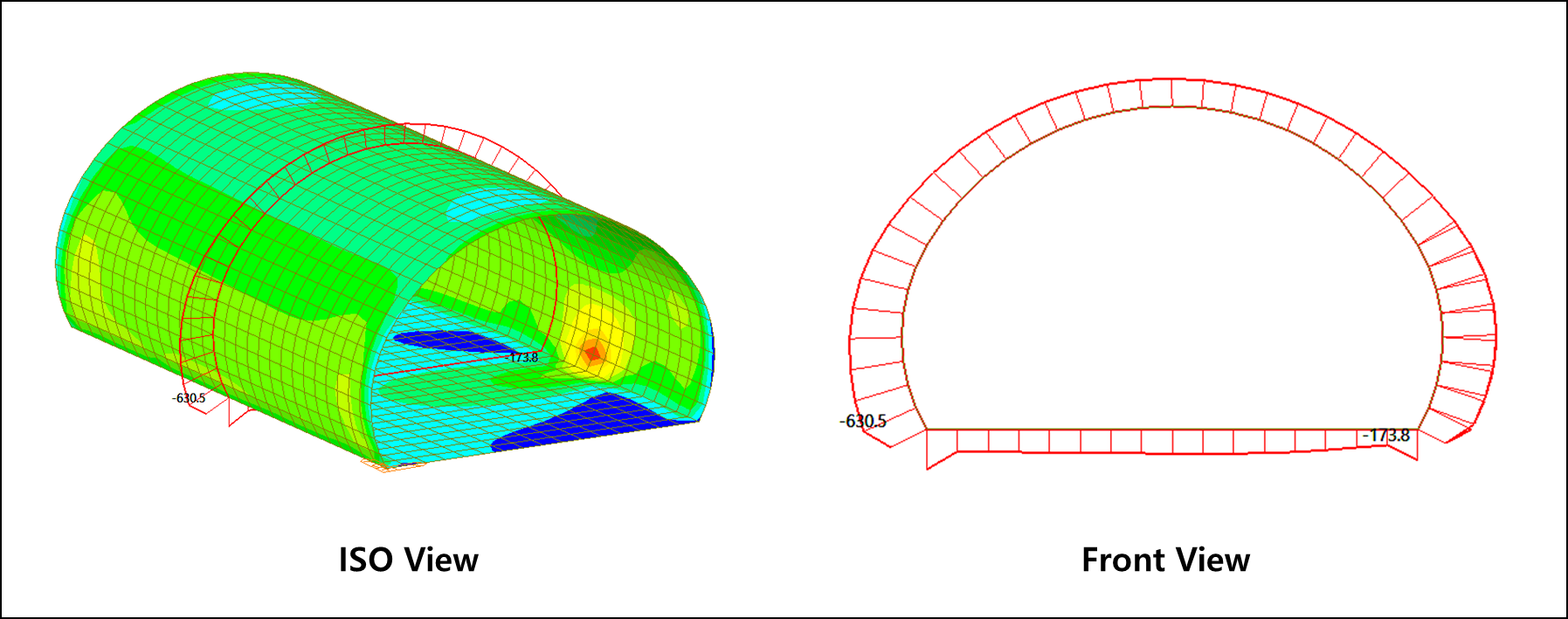

Named Plane 위치에서의 Cutting Diagram
