[Civil] Load Combination의 Auto Generation에 정의한 고정하중이 활성화되지 않습니다.

질문

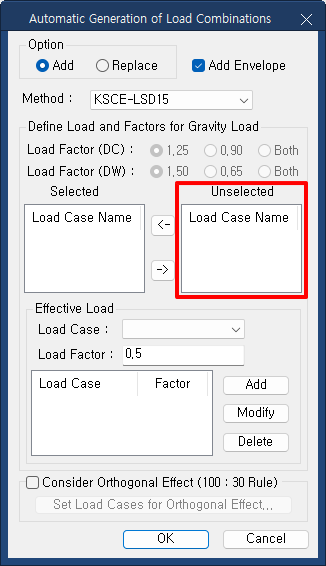

Load Combination의 Auto Generation에 정의한 고정하중이 활성화되지 않습니다.



답변

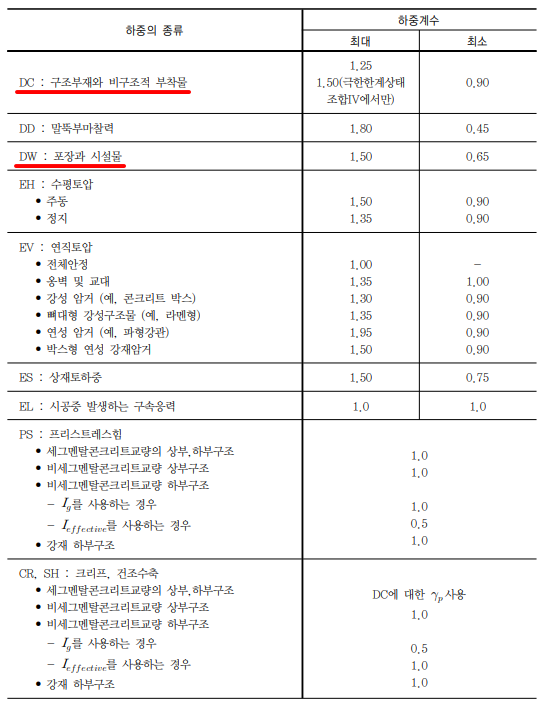

 KSCE-LSD15 기준은 고정하중 종류를 DC, DW로 구분을 하고 있습니다. 아래 설계기준에서 제시하고 있는 것과 같이 DC는 구조부재와 비구조적 부착물로 구분하고 있으며, DW는 포장과 시설물로 구분하고 있습니다. 또한 각 종류별로 하중계수가 최대, 최소를 갖고 있는 것을 확인하실 수 있습니다.

(KSCE-UDS10 기준의 경우 고정하중의 종류를 분류하고 있지 않기 때문에 동일한 하중계수를 사용하므로 하중계수를 선택하는 옵션이 존재하지 않습니다.)

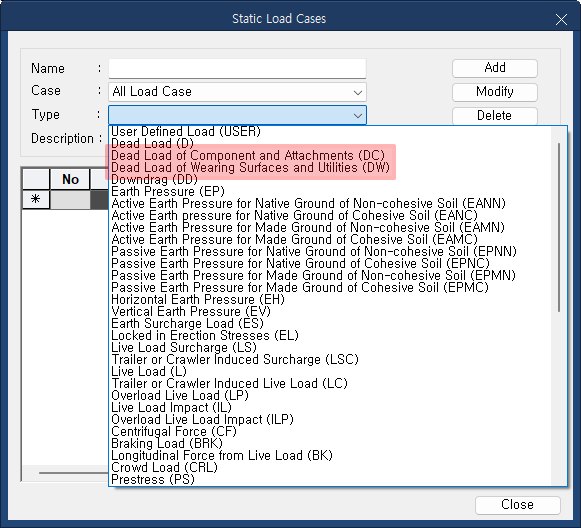

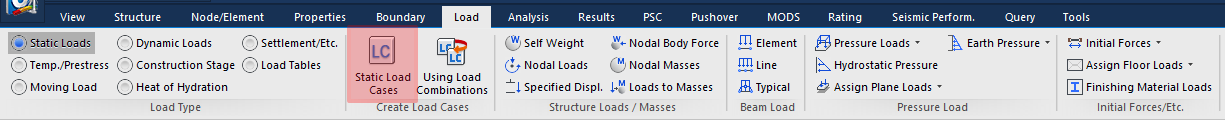

 무의식적으로 고정하중을 Dead Load(D) 타입으로 설정하여 모델링을 수행하는 경우가 있으나, KSCE-LSD15 기준은 고정하중 종류에 따른 하중 계수가 다르기 때문에 자동하중조합 생성 기능을 활용할 경우에는 Static Load Cases에서 고정하중 종류에 따라 Type을 정확하게 정의를 해주어야 합니다.
