질문
Evaluation Parameter에서 기둥의 거동 특성은 어떻게 결정되나요?
답변
보유성능을 산정하기 위한 휨 성능 곡선을 구하기 위해서는 가장 먼저 교각의 거동 특성을 결정지어야 합니다. 거동 특성은 지진 하중에 의해 기둥 요소에 발생하는 모멘트를 이용하여 결정하며, 캔틸레버 거동과 라멘 거동으로 구분되어집니다.
켄틸레버 거동의 경우 기둥 상부 위치에 비해 하부 위치의 발생 모멘트가 상대적으로 매우 큰 경우를 의미하며, 라멘 거동의 경우 기둥 상하부 위치의 발생 모멘트가 크지 않은 경우를 의미 합니다.
|

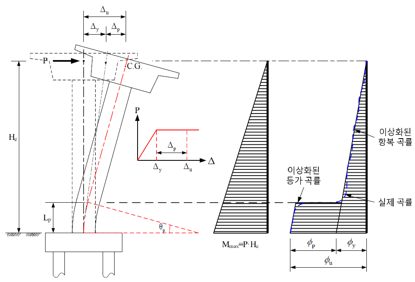

켄틸레버 거동 |
|

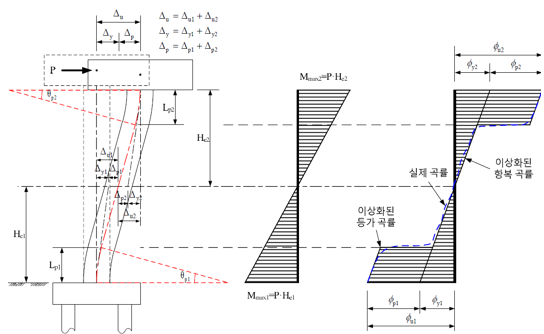

라멘 거동 |

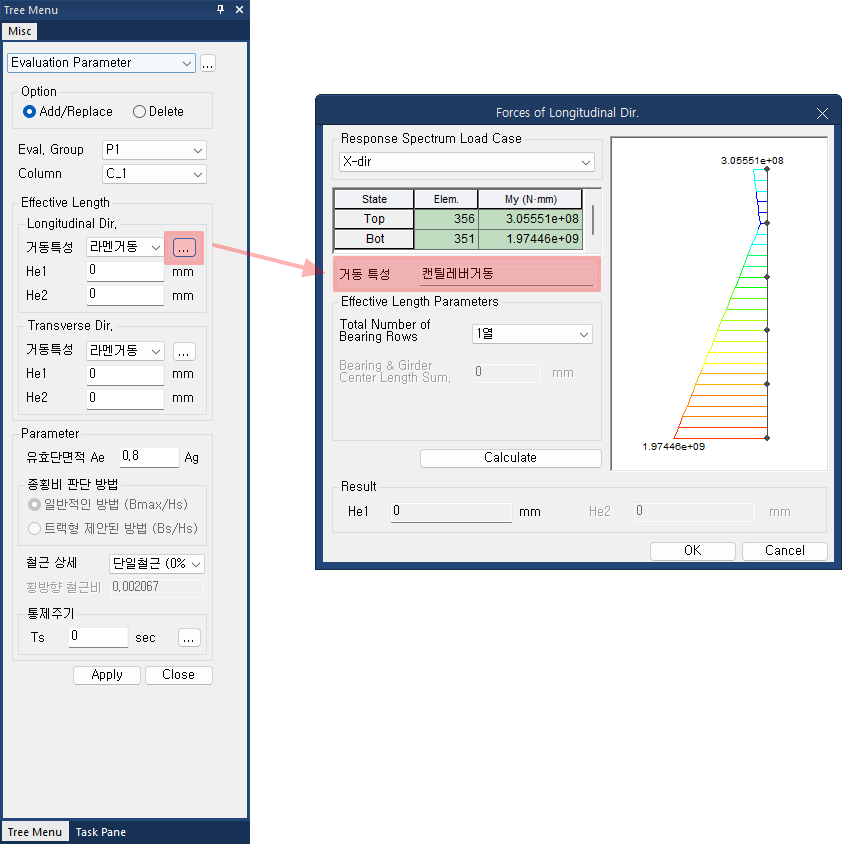

Evaluation Parameter기능에서 "..." 버튼을 누르면 아래 그림과 같이 지진력에 의해 발생하는 요소 부재력을 이용하여 거동특성을 제안하고 유효높이를 쉽게 구할 수 있도록 기능을 제공하고 있습니다.
"..." 기능의 거동 특성은 설계 기준이나 요령에 제시되어 있지 않기 때문에 자체 기준을 설정하여 아래와 같은 조건으로 제안하고 있습니다.
a) 켄틸레버 거동 : 상부에 발생하는 모멘트가 하부에 발생하는 모멘트의 절반보다 작을 경우
b) 라멘 거동 : 상부에 발생하는 모멘트가 하부에 발생하는 모멘트의 절반보다 클 경우

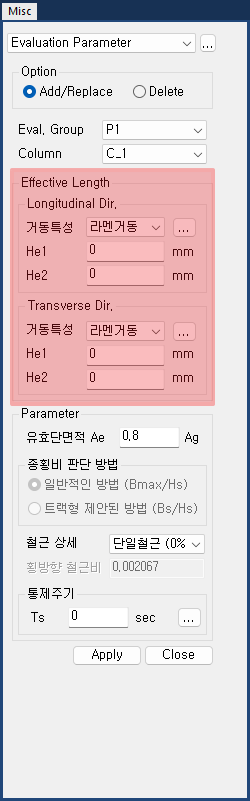

"..." 기능에서 결정된 거동 특성은 제안 값 이므로 사용자 판단에 따라 아래 표시된 곳에 직접 입력하여 원하는 거동특성을 정의 할 수 있습니다.
