질문
SPC에서 만든 합성단면을 불러왔을 때 재질 입력은 어떻게 하나요?
답변
SPC(Section Property Calculator)에서 설정한 Base Material과 같은 재질을 만들어서 설정해 주시면 됩니다.

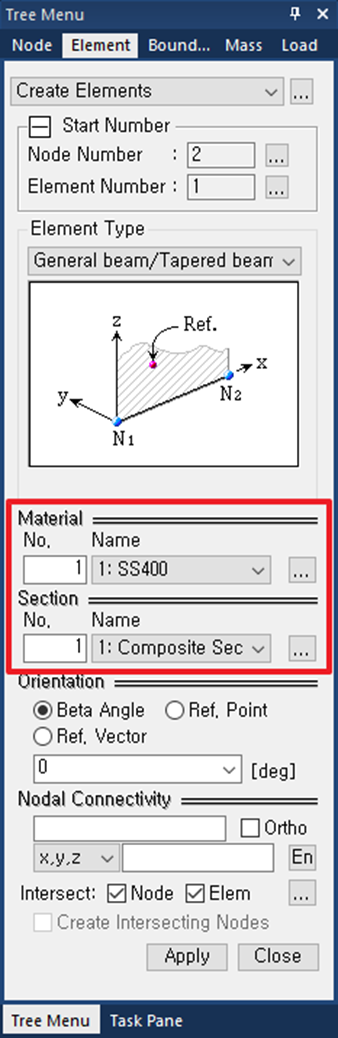

합성단면(Composite Section)은 여러 재질의 Part들을 조합해서 만든 단면입니다. 그리고 midas Civil에서는 요소 생성 시 하나의 단면과 하나의 재질만 입력할 수 있기 때문에, 합성단면에 어떤 재질을 적용해야 할지 헷갈릴 수 있습니다.
SPC에서 합성단면을 만드는 과정에서 Base Material를 지정하셨을 것입니다. 여기서 Base Material은 합성단면의 환산단면특성치를 구하기 위한 기준 재질입니다.
SPC에서는 합성단면을 만들 때 Base Material을 지정해서 그 재질을 기준으로 다른 Part들의 단면특성치를 환산합니다. 즉, 등가단면과 같이 합성단면의 총 단면특성치를 계산해주는 것입니다. 그렇기 때문에 midas Civil에서 SPC로 만든 합성단면을 사용할 때, 재질은 SPC에서 기준으로 단면특성치를 계산한 Base Material로 정의해 주시면 됩니다.
추가로, Base Material에 정의된 정보는 환산단면특성치 뿐만 아니라 중립축의 결정에서 Base Material을 가지는 부재를 중심으로 결정하기 때문에 응력검토에도 영향을 미칩니다.

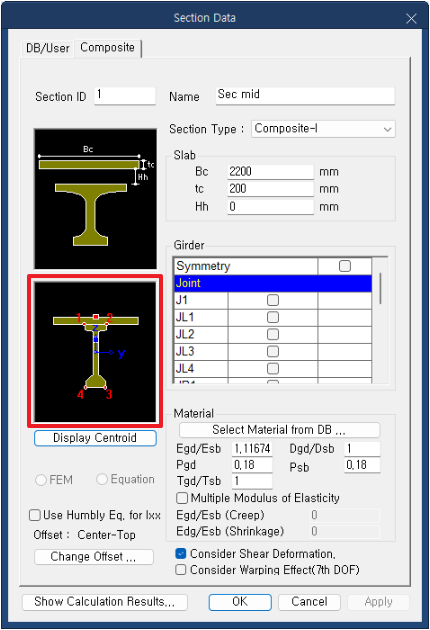

시공단계해석 상, 하연 응력결과의 위치는 아래 Composite Section Data에서 1~4로 표시하는 거더의 상하연이 됩니다.

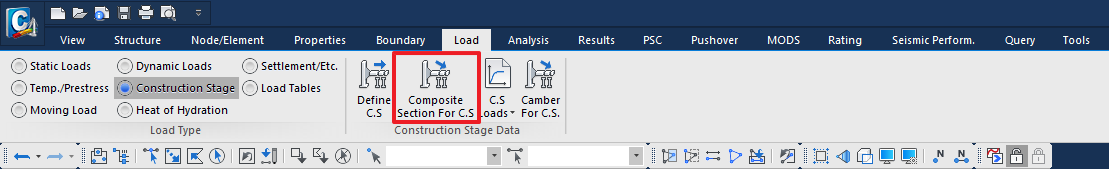

만약, 합성단면의 Part별 상, 하연 응력을 확인하고 싶으시다면, 시공단계 정의 이후 [Load] 탭 > [Construction Stage] 그룹 > [Composite Section For C.S]설정을 해주셔야 합니다.

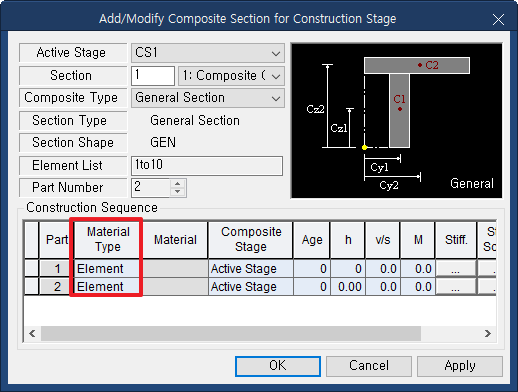

Composite Section For C.S 대화상자에서는 각 Part의 Material Type, 활성화될 시공단계, 재령 등을 설정할 수 있습니다. 여기서 Material Type에는 Element(요소), Material(재질) 두 가지가 있는데, Element를 선택하면 시공단계해석에 요소 생성 시 정의된 재질정보가 사용되고, Material을 선택하면 요소에 정의된 재질과 상관 없이 여기서 정의한 재질정보를 시공단계해석에 사용합니다. 더 자세한 Composite Section For C.S 설명은 온라인 매뉴얼을 참고하시기 바랍니다.
전체 합성단면의 상연, 하연의 응력 결과를 확인하기 위해서는 Composite Section For C.S 정의 이후 파트1의 상연, 파트2의 하연 결과를 확인하시면 됩니다.
