[Civil] 지중구조물 해석 시 BCA 설정은 어떻게 하나요?

질문

지중구조물 해석 시 Boundary Change Assignment 설정은 어떻게 하나요?



답변

하나의 모델 내에서 서로 다른 경계조건을 고려할 수 없다면, 여러 개의 모델을 만들고 해석한 후, 조합 부재력은 Excel을 이용해 별도로 계산해야 하는 번거로움이 있을 것입니다.

midas Civil의 Boundary Change Assignment는 하나의 모델 내에서 각각 다른 경계조건을 사용할 수 있도록 하는 기능입니다. 이는 하나의 모델에서 서로 다른 경우에 대한 해석이 가능하게 하므로, 조합 부재력 또한 손쉽게 구할 수 있습니다. 따라서, 지중구조물 내진해석 시 Boundary Change Assignment 기능을 활용해 상시/지진시 검토 조건에 각각 다른 경계조건을 부여하고 해석할 수 있습니다.

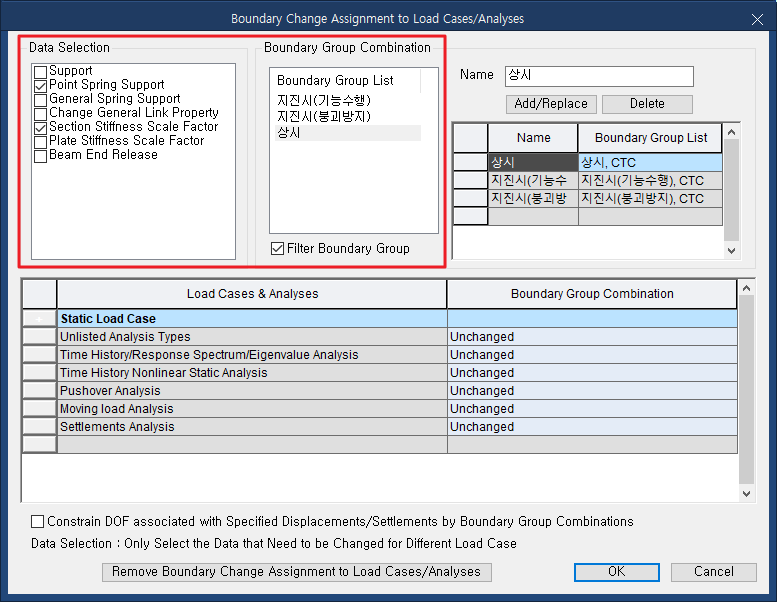

Boundary Change Assignment 기능을 클릭하면 위와 같은 대화상자를 볼 수 있습니다. 좌측 상단의 Data Selection 목록에서 원하는 Data를 체크하면 우측에 정의된 Boundary Group List가 표시됩니다. 하단의 Filter Boundary Group에 체크 off 하면 모든 경계조건 그룹이 표시됩니다.

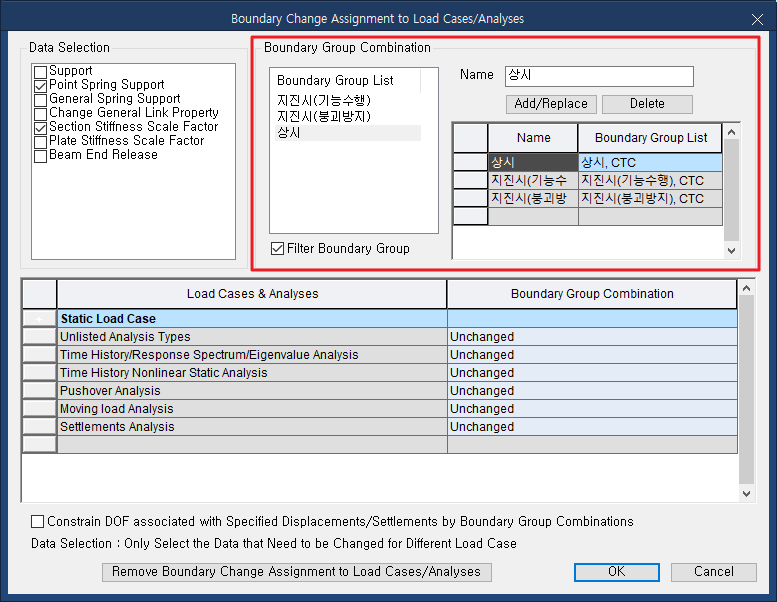

우측 상단에 Name을 입력하고 Boundary Group List에서 원하는 경계조건 그룹을 선택한 후 Add/Replace를 클릭하면 선택한 경계조건 그룹들이 하나의 경계조건조합(Boundary Group Combination)으로 생성됩니다.

대화상자 하단에서는 Load Cases & Analyses(정적 하중조건 또는 해석 종류)에 사용자가 정의한 경계조건조합을 지정할 수 있습니다.

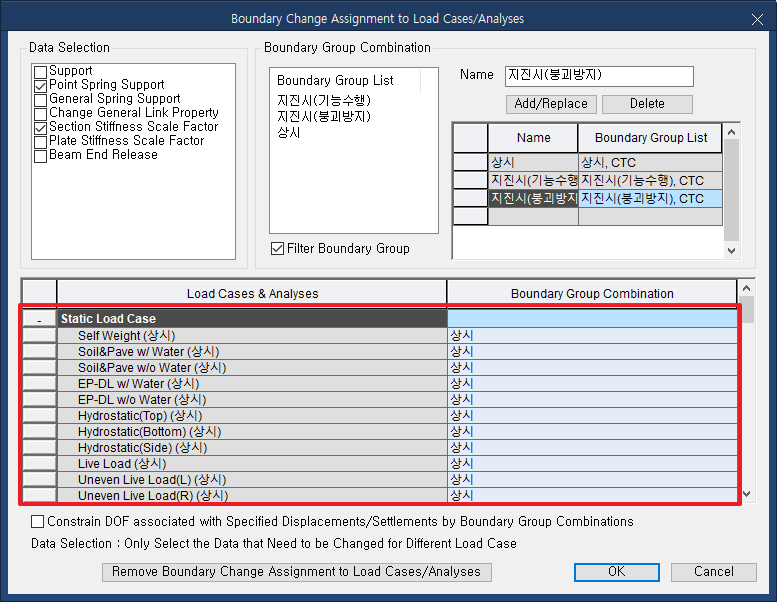

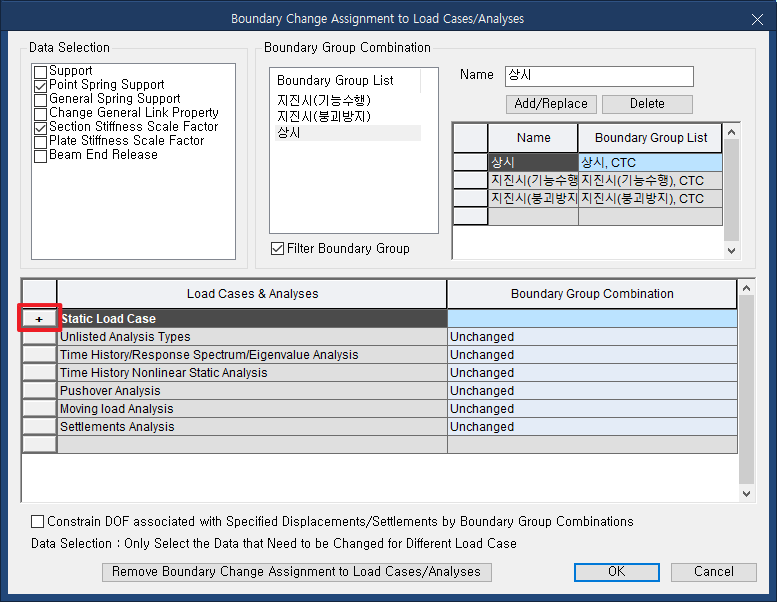

정적하중조건(Static Load Case) 옆의 +를 클릭하면, 테이블이 확장되며 정의된 정적하중조건이 표시됩니다.

Tip.1  지중구조물 내진 해석에서 경계조건조합 지정 주의사항이 있습니다.

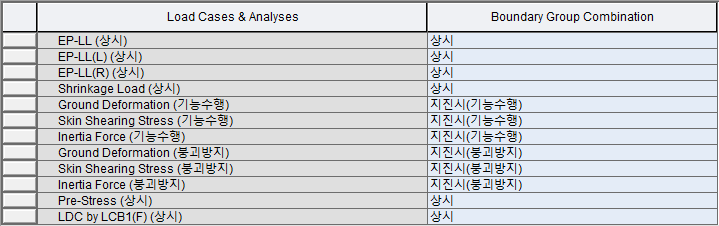

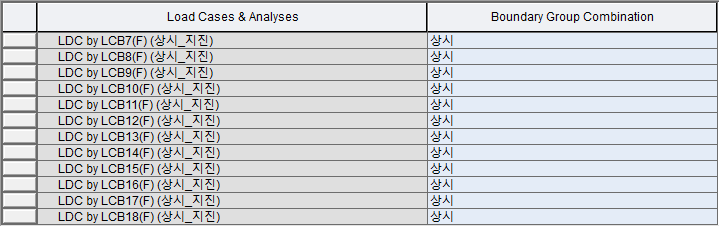

상시 Load Cases는 "상시", 지진시 Load Cases는 "지진시" 경계조건조합을 지정해 주셔야 합니다. 하지만, 종종 상시_지진시 Load Cases는 지진시라고 생각해 "지진시" 경계조건조합을 지정하시는 경우가 있습니다. 상시하중은 지진시에도 상시하중의 경계조건이 바뀌는 것이 아니기 때문에 경계조건조합을 "상시"로 적용 해 주셔야 합니다.


Tip.2 Boundary Change Assignment 기능을 통해 상시/지진시 경계조건 그룹을 분류하려면 Support와 Point Spring을 사용하셔야 합니다. Link는 Boundary Change Assignment 적용이 불가합니다.
