[CIVIL] Creep와 Shrinkage의 Primary와 Secondary 하중의 차이가 무엇인가요?

질문

시공단계 해석 수행시 생성되는 Creep와 Shrinkage의 Primary와 Secondary 하중의 차이가 무엇인가요?



답변

 시공단계 해석을 수행하면 프로그램에서 하중에 대한 Load Case를 자동으로 생성해 줍니다. 만일 Creep와 Shrinkage에 의한 콘크리트 변화를 고려하기 위해 시간 의존적 부재 재질을 정의하였다면, Creep와 Shrinkage에 대해서도 하중이 생성되는데, 이때에는 Primary와 Secondary로 구분되어 하중이 생성됩니다.

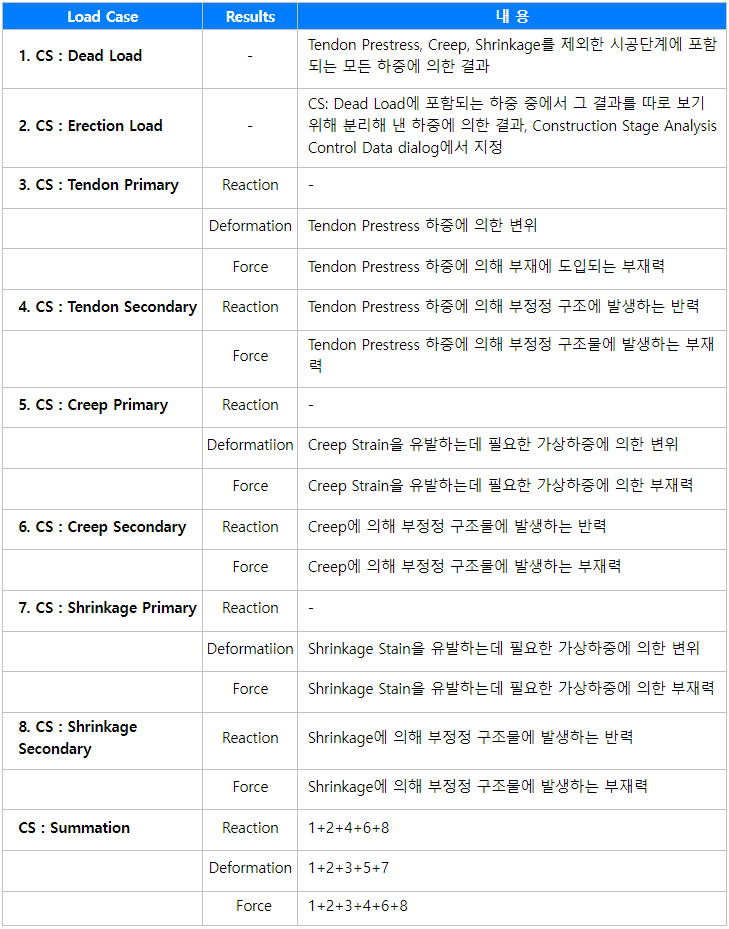

시공단계 해석 수행시 자동 생성되는 Load Case


생성되는 Load Case 중 Summation은 하중의 특징에 따라 결과값 별로 더해지는 하중이 다릅니다.


 Creep와 Shrinkage는 물리적인 하중이 아닌 변형률이 발생하는 현상으로 이를 해석 프로그램에서 구현하기 위해 변형률을 하중으로 변환하는 과정을 거치게 되는데 이렇게 변환된 하중이 Primary Force입니다. 그리고 구조물이 부정정인 경우 Creep와 Shrinkage를 구속하는 2차 응력이 발생하는데 이 힘이 Secondary Force입니다.
 즉, Primary Force는 변형률을 발생하기 위한 가상의 힘이고, Secondary Force는 Creep과 Shrinkage 변형에 의해 구조물에 발생하는 힘입니다.

 따라서, 가상의 힘인 Primary Force에 의한 결과값 중 Deformation(변위)을 제외한 다른 결과는 실무에서 사용하지 않는 값이기 때문에 이를 해석 결과 분석에 사용하는 것은 적절하지 않습니다.
