Merge Data File

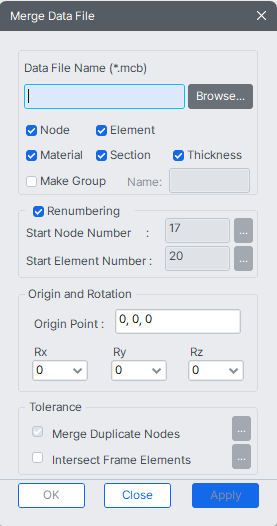

현재 열려있는 모델데이터와 통합할 모델데이터가 저장되어 있는 파일 (fn.mgb)이름을 입력합니다. 파일이름이나 경로를 선택하여 지정하려면 버튼을 이용합니다.

Node, Element, Material, Section, Thickness : 선택된 파일에서 통합할 모델 데이터의 종류를 선택합니다. 재질, 단면, 두께번호가 중복되면 선택된 모델의 번호를 현재 데이터의 번호중 최대번호+1로자동 변경합니다.

Make Group : 통합할 모델을 새로운 그룹(Group)으로 지정합니다.

Name : 그룹명. 그룹명을 지정하지 않으면 통합할 모델데이터의 파일이름을 그룹명으로 지정합니다.

현재 모델데이터의 절점과 요소번호는 그대로 유지되며 기존 모델데이터의 번호는 현재 모델데이터의 최종번호+1부터 자동부여됩니다.

이 번호를 변경할 경우에는 다음 기능을 이용합니다.

Start Node Number : 모델의 통합과정에서 부여될 기존 파일의 모델데이터의 시작절점번호를 지정하는데 사용됩니다. 이 번호는 현재 모델데이터에 사용된 최종번호+1로 자동 설정되며, 이 번호를 변경할 경우에는 버튼을 클릭하여 선택사항을 변경하거나 원하는 번호를 입력합니다.

Start Element Number : 모델의 통합과정에서 부여될 기존 파일의 모델데이터의 시작요소번호를 지정하는데 사용됩니다. 이 번호는 현재 모델데이터에 사용된 최종번호+1로 자동 설정되며, 이 번호를 변경할 경우에는 버튼을 클릭하여 선택사항을 변경하거나 원하는 번호를 입력합니다.

불러온 모델 데이터가 통합될 위치와 각도를 지정합니다. 이때 위치와 각도는 현재 열려있는 모델 데이터의 전체좌표계를 따릅니다.

Origin Point : 불러온 모델 데이터의 원점이 위치할 점의 좌표를 현재 모델 데이터의 전체좌표계 기준으로 입력합니다.

Rx : 현재의 전체좌표계 X축에 대한 회전각도를 입력합니다.

Ry : Y축이 Rx에 의해 회전되어 변경된 y'축에 대한 회전각도를 입력합니다.

Rz : Z축이 Rx와 Ry에 의해 회전되어 변경된 z''축에 대한 회전각도를 입력합니다.

Merge Duplicate Nodes : 통합과정에서 동일 위치에 있는 기존모델 절점과 현재모델 절점의 통합여부를 지정하고, 버튼을 클릭하여 통합시 동일한 위치의 절점으로 간주할 수 있는 이격거리를 입력합니다.

Intersect Frame Elements : 통합과정에서 기존 모델과 현재 모델의 선요소(트러스, 보요소 )들이 서로 교차할 때 교차위치에서 요소들을 분할할지의 여부를 지정하고, 교차허용범위(교차하는 것으로 간주할 수 있는 이격거리)를 입력합니다.
