기능
- CIVIL에서는 모델링 작업 전반에 걸쳐 절점과 요소 또는 속성(경계조건, 하중 등)의 입력과정에서 입력대상 절점 또는 요소의 선택과정이 빈번히 수반됩니다.
- Select는 모델 윈도우에서 원하는 절점 또는 요소를 선택 또는 선택해제하는 기능으로, 간단한 모델에서부터 대규모의 복잡한 모델에 이르기까지 단시간내에 효율적인 모델링작업을 수행할 수 있도록 다양하고 강력한 선택기능을 제공합니다.
- 그리고 모델 중 원하는 부분만 작업화면에 나타내는 Activities 기능과 연계하여 최상의 모델링 작업환경을 구현할 수 있습니다.
- 모든 Select 기능은 Active 기능에 의해 활성화된 절점과 요소에 대해서만 적용됩니다.
- Select 기능으로 대상을 선택하면 선택된 절점과 요소는 다음과 같이 화면에 표시됩니다.
절점
색상이 변합니다. 선택된 절점을 표현하는 색상은 Display Option의 Color 탭에서 변경할 수 있습니다.
선요소
요소의 중심선 색상이 변합니다. 선택된 요소를 표현하는 색상은 Display Option의 Color 탭에서 변경할 수 있습니다.
판형요소
요소의 형상을 축소한 형태가 추가로 표현됩니다. 선택된 요소를 표현하는 추가된 형태의 색상은 Display Option의 Color 탭에서 변경할 수 있습니다.
입체요소
요소의 형상을 축소한 형태가 추가로 표현됩니다. 선택된 요소를 표현하는 추가된 형태의 색상은 Display Option의 Color 탭에서 변경할 수 있습니다.
호출
메인 메뉴에서 [View] 탭 > [Select] 그룹 > [Select] > [Identity]
메인 메뉴에서 [View] 탭 > [Select] 그룹 > [Select] > [Filter]
메인 메뉴에서 [View] 탭 > [Select] 그룹 > [Select] > [Single]
Shortcut key: [Ctrl] + [Shift] + S
메인 메뉴에서 [View] 탭 > [Select] 그룹 > [Select] > [Window]
메인 메뉴에서 [View] 탭 > [Select] 그룹 > [Select] > [Polygon]
메인 메뉴에서 [View] 탭 > [Select] 그룹 > [Select] > [Intersect Line]
메인 메뉴에서 [View] 탭 > [Select] 그룹 > [Select] > [Plane]
메인 메뉴에서 [View] 탭 > [Select] 그룹 > [Select] > [Volume]
메인 메뉴에서 [View] 탭 > [Select] 그룹 > [Select] > [Select All]
Shortcut key: [Ctrl] + [Shift] + A
메인 메뉴에서 [View] 탭 > [Select] 그룹 > [Select] > [Select Previous]
메인 메뉴에서 [View] 탭 > [Select] 그룹 > [Select] > [Select Recent Entities]
입력
Select Identity (or Select Identity Nodes / Elements)
Select Identity 대화상자
절점 또는 요소를 요소종류, 재질, 단면, 경계조건 등 각종 속성별로 선택하는 기능을 제공합니다.
All : 모든 절점 및 요소를 선택합니다.
None : 선택된 모든 절점 및 요소를 선택 해제합니다.
Inverse : 현재 선택된 대상과 선택되지 않은 대상을 상호 대체시킵니다.
Prev : 최근의 선택상태를 재호출합니다.
Nodes : 절점을 선택할 경우 지정합니다.
Elements : 요소를 선택할 경우 지정합니다.
절점 또는 요소의 Identity 목록표
Element Type : 요소종류로 선택 (Create Elements 참조)
Material : 재질종류로 선택 (Material 참조)
Section : 선요소를 단면종류로 선택 (Section 참조)
Thickness : 판형요소를 두께종류로 선택 (Thickness 참조)
Named Plane : 평면이름으로 선택 (Named Plane 참조)
Structure Group : Structure Group별로 선택 (Structure Group 참조)
Boundary Group : Boundary Group별로 선택 (Boundary Group 참조)
Load Group : Load Group별로 선택 (Load Group 참조)
Supports : 지지조건의 입력여부로 선택 (Supports 참조)
Beam End Release : 보요소의 단부 해제조건 입력여부로 선택 (Beam End Release 참조)
상기 목록 중 Element Type, Material, Section, Thickness의 경우는 하부 속성 목록판에서 원하는 대상을 선택하는 대신, 작업화면에서 원하는 속성을 가진 요소를 지정하는 방법을 사용할 수 있습니다.
이 기능을 이용할 때는 Identity 목록에서 원하는 항목을 선택한 다음, 하부 목록판 아래에 위치한 입력란을 마우스로 한번 클릭한 후 작업화면에서 원하는 속성을 가지는 요소를 지정하면 됩니다. 그리고 우측에 위치한 Multiple 항목을 check on하면 마우스로 여러 대상을 지정할 수 있습니다.
상기 과정을 통해 지정된 대상을 다음의 버튼을 이용하여 선택 대상에 추가, 삭제 또는 대체합니다.
Add : 선택된 대상을 기존의 선택목록에 추가합니다.
Delete : 선택된 대상을 기존의 선택목록에서 제외합니다.
Replace : 선택된 대상을 기존의 선택목록에 등록된 내용과 상호교체합니다.
Intersect : 선택된 대상과 기존의 선택목록에 공통으로 속하는 (교집합) 절점 또는 요소만 선택합니다.
Select Identity _ Section
Single
모델 윈도우에서 마우스커서를 선택하고자 하는 절점 또는 요소의 부근에 위치시킨 다음, 마우스 좌측버튼을 클릭하여 절점 또는 요소를 한 개씩 선택하는 기능입니다.
선택된 대상을 다시 지정하면 선택해제됩니다. Node Snap 또는 Element Snap 과 연계하여 사용하면 효과적입니다. (Node Snap, Element Snap)
마우스의 좌측버튼을 클릭한 상태에서 원하는 방향으로 마우스를 드래그하면 Select Window 기능이 수행됩니다.

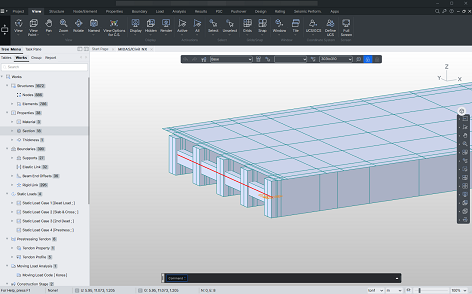

Select Single
Window
모델 윈도우에서 직사각형 경계를 지정하여 대상을 선택하는 기능입니다.
마우스커서로 작업화면에서 선택하고자 하는 대상을 포함하는 직사각영역의 대각모서리 두 위치를 순차적으로 클릭 (마우스 좌측버튼)하여 선택합니다.
이 때 작업화면에서 좌측 모서리를 먼저 지정하여 우측으로 드래그하면 직사각형 영역내에 완전히 포함되는 절점 또는 요소만 선택되고, 우측 모서리를 먼저 지정하여 좌측으로 드래그하면 직사각형 영역내에 완전히 포함되는 절점 또는 요소 뿐만 아니라 경계선에 걸치는 요소까지도 동시에 선택됩니다.
Select Window
Polygon
모델 윈도우에서 임의의 다각형 경계를 지정하여 대상을 선택하는 기능입니다.
마우스커서로 작업화면에서 선택하고자 하는 대상이 포함되도록 다각형의 모서리를 순차적으로 클릭(마우스 좌측버튼)하고 마지막 모서리를 지정할 때 두 번 연속 클릭(마우스 좌측버튼)하면 다각형 영역내에 완전히 포함된 절점 및 요소가 선택됩니다.
마지막 모서리를 지정할 때 키보드의 [Ctrl]키를 누른 상태에서 더블클릭하면 다각형의 경계선에 걸치는 요소까지도 동시에 선택됩니다.

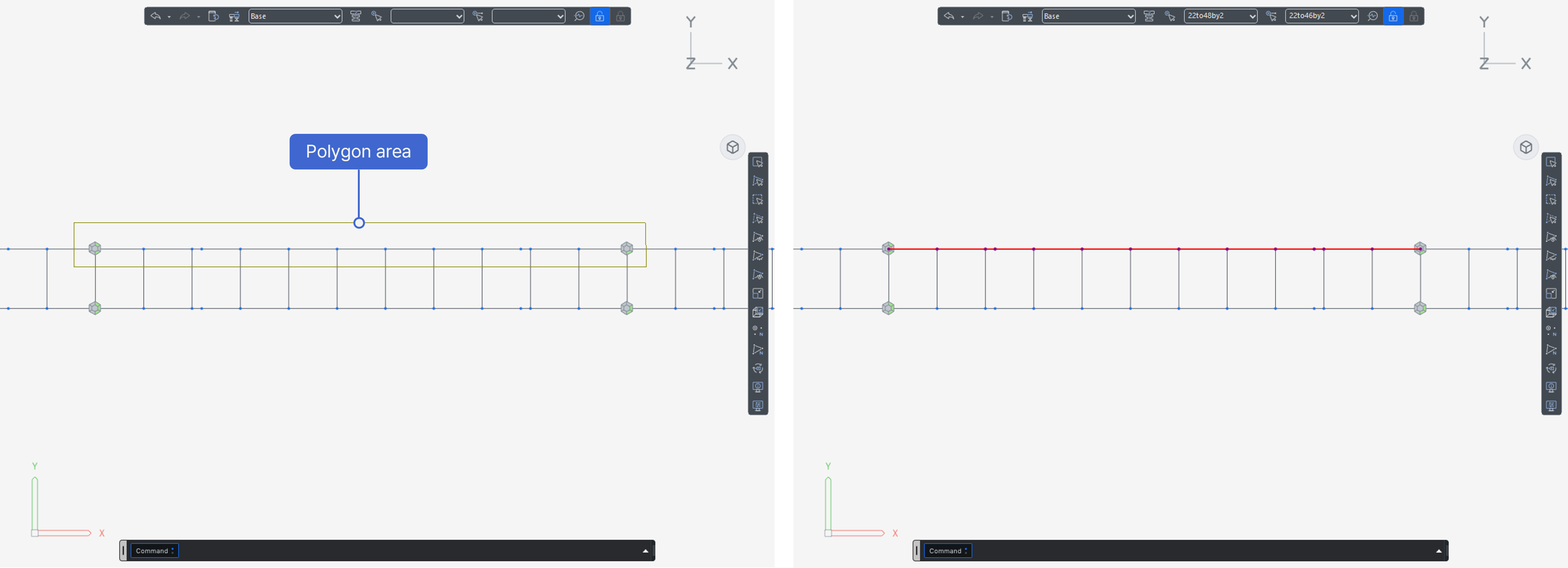

Select Polygon
(좌) 아치리브의 보요소만을 선택한 예
(우) 요소의 단면 데이터를 변경하기 위해 다각형을 형성하여 해당 요소만을 선택한 예
Intersect Line
모델 윈도우에서 마우스커서로 작업화면에서 임의의 직선들을 연속으로 그어서 그 직선과 교차하는 요소를 선택하는 기능입니다.
선을 그을 때는 마우스커서를 선택이 용이한 초기 위치에 둔 다음 좌측버튼을 한 번 클릭하고, 같은 방법으로 여러 위치를 연속적으로 지정한 다음, 마지막 위치에서 좌측버튼을 두 번 연속 클릭하면 됩니다.

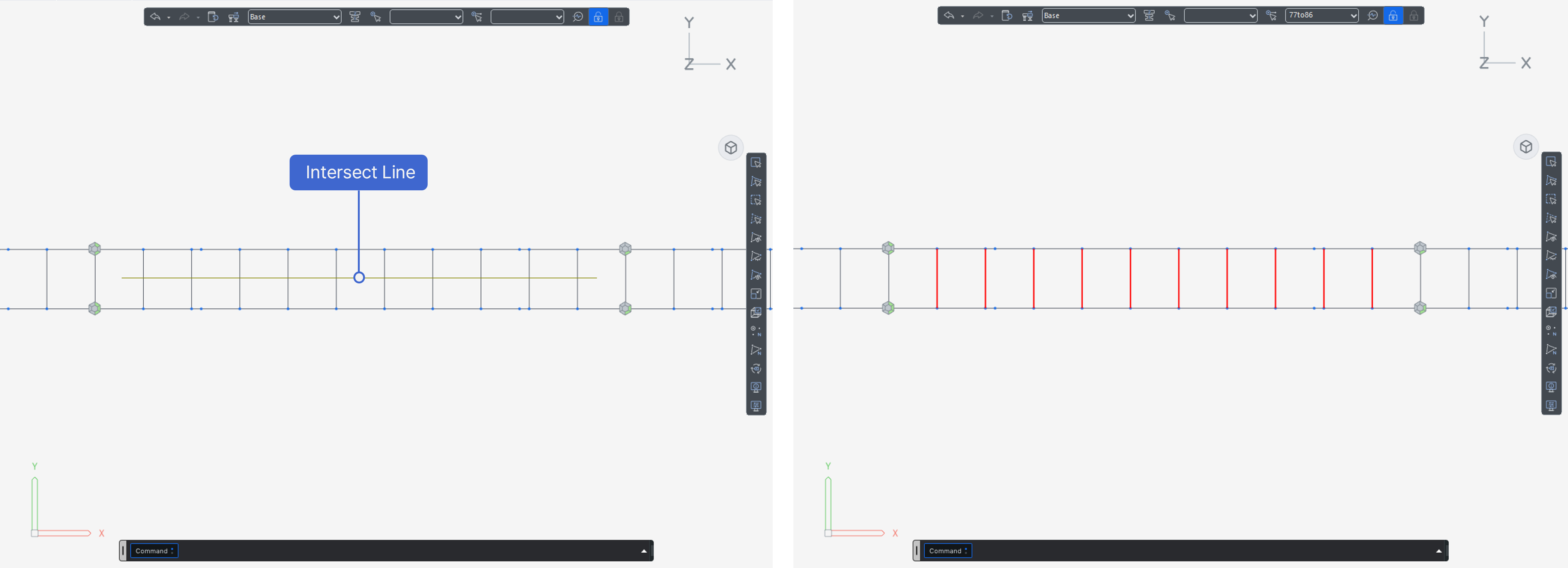

Select Intersect Line
(좌) 요소망 형성과정에서 Divide Elements의 대상요소를 지정하기 위해 판요소를 선택한 예
(우) 요소 종류를 변경하기 위해 현수교의 행어를 선택한 예
Select Plane
임의의 평면을 정의하여 해당 평면내에 위치한 모든 절점과 요소를 선택하는 기능입니다.
기능을 호출하면 대상 평면을 정의하기 위해 다음과 같은 대화상자가 나타납니다.
Select Plane 대화상자
3 Points
선택할 평면상에 위치한 세개의 점을 지정하여 원하는 평면을 선택할 때 사용됩니다. 평면상의 점을 지정할 때는 세 점의 좌표를 전체좌표계 기준으로 입력하거나, 마우스커서로 작업화면에서 세 개의 점을 순차적으로 지정합니다.
XY Plane
선택할 평면이 전체좌표계 X - Y평면과 평행할 경우 사용되며, 해당 평면의 전체좌표계 Z축의 좌표를 입력하거나, 마우스커서로 해당 평면상에 위치한 임의의 점을 지정합니다.
XZ Plane
선택할 평면이 전체좌표계 X - Z평면과 평행할 경우 사용되며, 해당 평면의 전체좌표계 Y축의 좌표를 입력하거나, 마우스커서로 해당 평면상에 위치한 임의의 점을 지정합니다.
YZ Plane
선택할 평면이 전체좌표계 Y - Z평면과 평행할 경우 사용되며, 해당 평면의 전체좌표계 X축의 좌표를 입력하거나, 마우스커서로 해당 평면상에 위치한 임의의 점을 지정합니다.

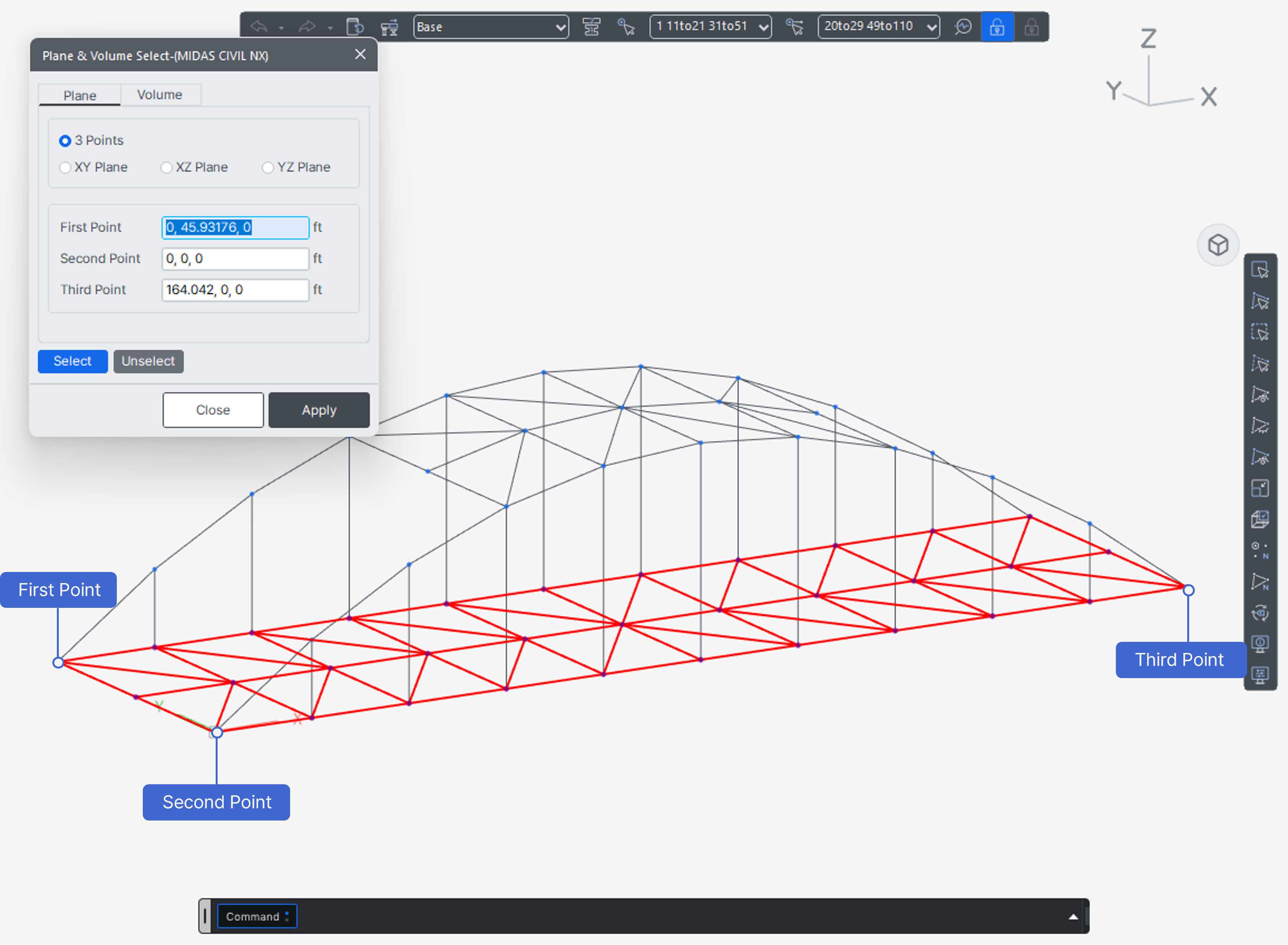

Select Plane의 3 Points 기능
GCS 또는 UCS의 축과 평행하지 않은 평면도 3 Points 기능으로 쉽계 지장할 수 있다. 그림에서 점 그리드가 배치된 평면을 3 Points 기능으로 지정한 아치교이다.
Select Volume
임의의 직육면체를 지정하여 해당 체적내에 위치한 모든 절점과 요소를 선택하는 기능입니다.
기능을 호출하면 다음과 같은 대화상자가 나타납니다.
Select Volume 대화상자
2 Points
직육면체영역의 대각모서리 점을 지정하여 대상을 선택할 경우 사용되며, 두점의 좌표를 입력하거나, 마우스커서로 작업화면에서 두개의 절점을 지정합니다.
XYZ Limit
직육면체영역을 각 좌표축의 구간으로 지정하는데 사용되며, 전체좌표계 기준으로 각 좌표축의 최대, 최소 좌표값을 직접 입력하거나, 해당 입력란을 한번 클릭한 후 마우스 커서로 작업화면에서 원하는 위치를 지정합니다.
Set Min Max
이 버튼을 클릭하면 현재 활성화 되어있는 구조물의 최대, 최소좌표 위치가 자동으로 입력되기 때문에 필요한 좌표만 재 입력하여 원하는 영역을 쉽게 설정할 수 있습니다.

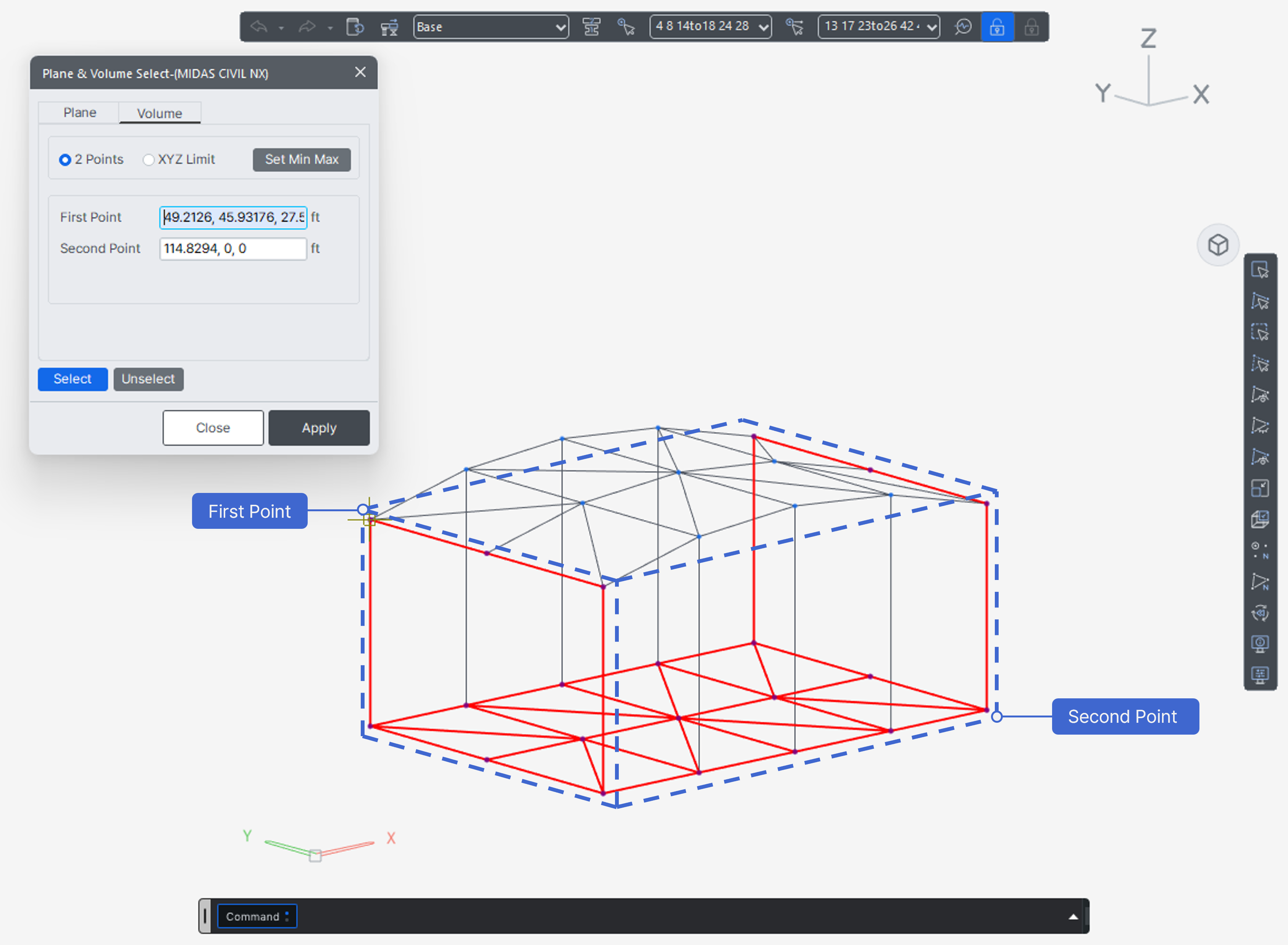

Select Volume(2 Points)
Select Volumn(XYZ Limit)
(상) 2 Points를 이용하여 대상을 선택한 예
(하) Set Min Max 기능을 이용하면 구조물의 최대, 최소 위치좌표가 자동으로 입력되기 때문에 필요한 좌표만 수정하는 방법으로 구간을 지정하면 편리하다.
Select All
모든 절점 및 요소를 선택합니다.
Select Previous
Select Previous는 가장 최근의 선택상태를 재호출합니다.
Select Recent Entities
Select Recent Entities는 가장 최근에 신규 생성된 절점과 요소들을 선택합니다.
