기능
- Display Option은 CIVIL의 모델 윈도우에 나타나는 그래픽, 문자 또는 기호에 대한 표현형식을 수정 또는 변경할 때 사용됩니다.
- Display Option에서 설정된 값들은 Window Registry에 저장되므로, 프로그램 종료후 재실행시에도 설정된 값이 그대로 유지됩니다.
호출
메인 메뉴에서 [View] 탭 > [Display] 그룹 > [Display] > [Display Option]
입력
Display Opiton 대화상자 상단의 Tab을 클릭하면 해당 설계내용으로 바로 연결됩니다.

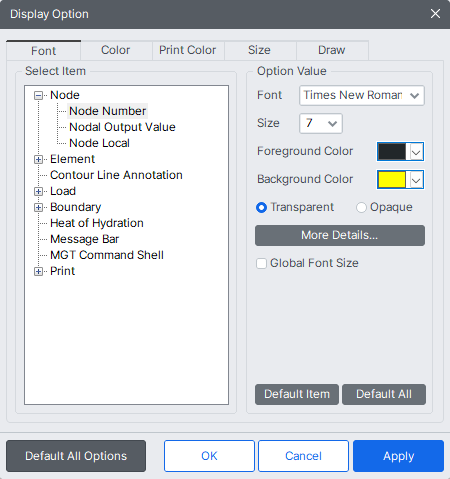

Display Option 대화상자
Font tab
대화상자 좌측의 계층구조 메뉴에서 표현형식을 수정 또는 변경할 항목을 선택한 다음, 우측의 사양지정판에서 Font의 종류, 크기, 색상 등을 지정합니다.
Node
Node Number : 절점번호
Nodal Output Value : 절점변위, 반력 등의 수치
Node Local : 절점좌표계의 좌표축 방향 표시 문자
Element
Number,Attribute Name : 요소번호, 요소종류 번호 및 이름, 재질,단면,두께의 번호 및 이름
Element Output Value : 요소내력, 응력 등의 수치
Design Label : 설계변수 표식
Local Axis : 요소좌표축 표시
Contour Line Annotation : 등고선도의 경계선에 표시되는 주석
Load
Load Value : 각종 하중데이터의 수치
Boundary
Elastic, General Link Axis : 탄성연결요소,범용연결요소의 요소좌표계 좌표축 표시 문자
Link number : 경계조건 링크 번호
Heat of hydration : 수화열 분석과 관련된 문자 및 값 표시
Message Bar : Message Window에 출력되는 각종 Message
MGT Command Shell : MCT Command Shell에 표현되는 문자
Print : 출력시 적용되는 Font
- Node
Node Number : 절점번호
Nodal Output Value : 분석을 통해 얻은 절점 결과의 수치
Node Local : 절점좌표계의 좌표축 방향 표시 문자
- Element
Number,Attribute Name : 요소번호, 요소종류 번호 및 이름, 재질,단면,두께의 번호 및 이름
Element Output Value : 요소내력, 응력 등의 수치
Local Axis : 요소좌표축 표시
- Contour Line Annotation : 등고선도의 경계선에 표시되는 주석
- Load
Load Value : 각종 하중데이터의 수치
- Boundary
Elastic Link Axis : 탄성연결요소의 요소좌표계 좌표축 표시문자
Link Number : 수화열 해석관련 데이터의 표시문자와 수치
- Heat of Hydration : 수화열 해석관련 데이터의 표시문자와 수치
Font : 글자체 변경
Size : 글자크기 변경
Foreground Color : 글자의 색상
Background Color : Opaque Option을 선택한 경우 글자배경의 색상
Transparent : 글자의 배경을 투명하게 하여 Label이 바탕그림과 어울리게 함
Opaque : 글자의 배경을 불투명하게 하여 Label이 돋보이게 함
: 글꼴, 글꼴유형, 크기, 효과, 색상, 언어 등을 변경
Global Font Size : Model View에 출력되는 모든 글자에 일괄적용되는 글자크기 지정
: 선택된 Item에 대하여 CIVIL에서 제공하는 기본값 적용
: 해당탭의 모든 선택사항에 대하여 CIVIL에서 제공하는 기본값 적용
Color tab
대화상자 좌측의 계층구조 메뉴에서 모델 윈도우의 화면표현 색상을 수정 또는 변경할 항목을 선택한 다음, 우측의 사양지정판에서 나타낼 색상을 지정합니다.
View
Background : 작업화면의 배경색상
Point Grid : Point Grid 색상
Line Grid : Line Grid 색상
Cursor : 마우스커서의 색상
UCS Symbol : UCS 기호의 색상
Message Window
Background : Massage창의 배경색상
Command Line : Command Line의 배경색상
Treemenu
Background : Treemenu창의 배경색상
Node
Normal : 절점의 색상
Selected : 선택된 절점의 색상
Local x Axis : 절점좌표계 x축 표식의 색상
Local y Axis : 절점좌표계 y축 표식의 색상
Local z Axis : 절점좌표계 z축 표식의 색상
Inactive : 비활성화된 절점의 색상
Element
요소의 색상은 전체요소에 대해 동일하게 또는 요소종류, 재질별로 구분하여 표현할 수 있으며, 이와 같은 구분 선택과정은 Draw 탭의 Option Value에서 이루어집니다.
- Global : 전체요소에 대해 동일한 색상을 부여할 경우
Wire Frame : 요소를 Wire Frame으로 나타낼 때의 색상
Hidden : Hidden 처리한 면의 색상
Hidden Edge : Hidden 처리한 면의 테두리선 색상
- Truss : 트러스요소에 별도의 색상을 부여할 경우
- Beam : 보요소에 별도의 색상을 부여할 경우
- Plane Stress : 평면응력요소에 별도의 색상을 부여할 경우
- Plate : 판요소에 별도의 색상을 부여할 경우
- Plane Strain : 평면변형요소에 별도의 색상을 부여할 경우
- Axisymmetric : 축대칭요소에 대해 별도의 색상을 부여할 경우
- Solid : 입체요소에 별도의 색상을 부여할 경우
- Tens-Truss : 인장력전담요소에 별도의 색상을 부여할 경우
- Comp-Truss : 압축력전담요소에 별도의 색상을 부여할 경우
Truss부터 Comp-Truss까지의 항목에서 지정한 색상은 Draw 탭의 Option Value에서 Draw As-Element Type Color를 선택한 경우에 모델의 색상에 적용된다.
- Symbol : 선요소에 대한 Slice Type의 단면형상표시 및 Gap, Hook, Cable 표식의 색상
- Selected : 선택된 요소의 색상
- Inactive : 비활성화된 요소의 색상
- Undeformed : 변형도와 변형전의 모델형상을 동시에 나타낼 때 변형전의 모델에 대한 색상
- Local x Axis : 요소좌표계 x축 표식의 색상
- Local y Axis : 요소좌표계 y축 표식의 색상
- Local z Axis : 요소좌표계 z축 표식의 색상
- Local Direction : 요소생성시 절점입력 순서 표식의 색상
- Free Face/Edge : 판형요소군과 입체요소군의 자유단 또는 자유면 표시 색상
Mass
질량의 입력상태 기호에 대한 색상을 지정합니다.
Nodal Mass On : 절점질량 기호의 6가지 성분에 대한 색상 중 절점질량이 입력된 성분표시에 대한 색상
Nodal Mass Off : 절점질량 기호의 6가지 성분에 대한 색상 중 절점질량이 입력되지 않은 성분표시에 대한 색상
Nodal Mass Edge : 절점질량 기호의 테두리선 색상
Load to Mass On : 하중으로부터 치환된 절점질량 성분의 색상
Load to Mass Off : 하중으로부터 치환되지 않은 절점질량 성분의 색상
Load to Mass Edge : 하중으로부터 치환된 절점질량 표식의 테두리선 색상
Load
하중의 종류별로 색상을 지정합니다.
Nodal Body Load Fill : 집중질량하중 화살표의 색상
Nodal Body Load Edge : 집중지량하중 화살표 윤곽선의 색상
Nodal Load Fill : 절점하중 기호에서 화살표의 색상
Nodal Load Edge : 절점하중 기호에서 화살표 테두리선의 색상
Specified Displacement On : 절점변위 기호의 6가지 자유도 성분 중 절점변위가 입력된 성분에 대한 색상
Specified Displacement Off : 절점변위 기호의 6가지 자유도 성분 중 절점변위가 입력되지 않은 성분에 대한 색상
Specified Displacement Edge : 절점변위 기호의 테두리선 색상
Beam Load Fill : 보하중 기호에서 화살표의 색상
Beam Load Edge : 보하중 기호에서 화살표 테두리선의 색상
Pressure Load Fill : 압력하중 기호에서 화살표의 색상
Pressure Load Edge : 압력하중 기호에서 화살표 테두리선의 색상
Floor Load Fill : 바닥판하중 기호에서 화살표의 색상
Floor Load Edge : 바닥판하중 기호에서 화살표 테두리선 색상
Floor Load Area : 하중재하 영역 사이의 선 색상(하부 보 위치)
Finishing Material Load Fill : 마감재 하중 기호에서 화살표의 색상
Finishing Material Load Edge : 마감재 하중 기호에서 화살표 테두리선 색상
Floor Load Name Fill : 바닥판하중이 입력된 영역의 색상
Floor Load Name Edge : 바닥판하중이 입력된 영역의 테두리선 색상
Floor Load Name Fill,Edge에서 지정한 색상은 Display Option의 Draw탭에서 Floor Load Color에 Global Color를 지정한 경우 Floor Load Name Display에 적용된다.
Plane Load Fill : 평면하중 기호에서 화살표의 색상
Plane Load Edge : 평면하중 기호에서 화살표의 테두리선
Plane Load Name Fill : 평면하중이 입력된 영역의 색상
Plane Load Name Edge : 평면하중이 입력된 영역의 테두리선 색상
Prestress Load Fill : 프리스트레스하중 기호에서 화살표 영역의 색상
Prestress Load Edge : 프리스트레스하중 기호에서 화살표 테두리선의 색상
Pretension Load Fill : 프리텐션하중 기호에서 화살표 영역의 색상
Pretension Load Edge : 프리텐션하중 기호에서 화살표 테두리선의 색상
Nodal Temperature Load Fill : 절점 온도하중 기호에서 화살표 영역의 색상
Nodal Temperature Load Edge : 절점 온도하중 기호에서 화살표 테두리선의 색상
Element Temperature Load Fill : 요소 온도하중 기호에서 영역의 색상
Element Temperature Load Edge : 요소 온도하중 기호에서 테두리선의 색상
Temperature Gradient Load : 온도구배하중 표식의 색상
Beam Section Temperature : Beam Section Temperature 표식의 색상
Superstructure Seismic Load Fill : 교량상부 지진하중 기호에서 영역의 색상
Superstructure Seismic Load Edge : 교량상부 지진하중 기호에서 테두리선의 색상
Dynamic Nodal Load Fill : 시간이력해석을 위해 입력된 동적 절점하중 기호에서 화살표의 색상
Dynamic Nodal Load Edge : 시간이력해석을 위해 입력된 동적 절점하중 기호에서 화살표 테두리선의 색상
Tendon
텐던의 배치를 나타내는 기호의 색상을 지정합니다.
Tendon Profile : 텐던의 배치를 나타내는 선의 색상
Control Data : 텐던의 배치를 정의하기 위해 입력한 정의 색상
Select Tendon Profile : 선택된 텐던을 표시하는 선의 색상
Boundary
경계조건을 나타내는 기호의 색상을 지정합니다.
Constraint On : 자유도구속조건 기호의 6가지 성분 중 구속된 성분의 색상
Constraint Off : 자유도구속조건 기호의 6가지 성분 중 구속되지 않은 성분의 색상
Constraint Edge : 자유도구속조건 기호의 테두리선 색상
Spring On : 탄성지지조건 기호의 6가지 성분 중 탄성지지조건이 입력된 성분의 색상
Spring Off : 탄성지지조건 기호의 6가지 성분 중 탄성지지조건이 입력되지 않은 성분의 색상
Spring Edge : 절점스프링 기호의 테두리선 색상
General Spring On : General Spring Support 기호에서 강성행렬의 6가지 대각성분 중 지지강성이 입력된 성분표시의 색상
General Spring Off : General Spring Support 기호에서 강성행렬의 6가지 대각성분 중 지지강성이 입력되지 않은 성분표시의 색상
General Spring Edge : General Spring Support 기호의 테두리선 색상
Beam Offset : 보요소의 편심거리 표시기호의 색상
Beam,Plate Release : 보 또는 판요소의 Release 기호의 색상
Rigid Link : 강체연결(주절점 및 종속절점 관계) 기호의 색상
Line Lane : Line Lane 기호의 색상
Lane Support : Lane Support 기호의 색상
Surface Lane : Surface Lane 기호의 색상
Surface Lane Center : 차선면의 중심선 표식의 색상
Master Node : Story Diaphragm Display에서 주절점 기호의 색상
Elastic Link : 탄성연결요소의 색상
Elastic Link x Axis : 탄성연결요소의 요소좌표계 x축 표식의 색상
Elastic Link y Axis : 탄성연결요소의 요소좌표계 y축 표식의 색상
Elastic Link z Axis : 탄성연결요소의 요소좌표계 z축 표식의 색상
General Link : 범용연결요소의 색상
General Link x Axis : 범용연결요소의 요소좌표계 x축 표식의 색상
General Link y Axis : 범용연결요소의 요소좌표계 y축 표식의 색상
Nonlinear Link z Axis : 범용연결요소의 요소좌표계 z축 표식의 색상
Reaction Position : ILM 교량에서 반력점 표시의 색상
Selected : 선택된 경계조건의 색상
Hydration
수화열 해석관련 데이터를 표시하는 기호의 색상을 지정합니다.
Convection Boundary Edge : 대류경계면을 표시하는 기호의 테두리선 색상
Convection Boundary Fill : 대류경계면을 표시하는 기호의 면 색상
Prescribed Temperature : 고정온도조건을 표시하는 기호의 색상
Heat Source Edge : 발열함수에 할당된 요소를 표시하는 기호의 테두리선 색상
Heat Source Fill : 발열함수에 할당된 요소를 표시하는 기호의 면 색상
Pipe Cooling Element : Pipe Cooling 요소를 표시하는 선의 색상
Legend
해석결과를 출력하는 모델 윈도우에서 해석결과에 대한 각종 참고사항을 출력하는 Legend의 색상을 지정합니다.
Drawing Color : Legend창을 구분하는 선의 색상
Text Color : Legend창에 표현되는 글자의 색상
Result
해석결과를 출력하는 모델 윈도우에서 표현되는 다음 항목들의 색상을 지정합니다.
Plate Cutting-Line Color : Type of Display의 Cutting Diagram 옵션을 적용한 경우 선요소상에 표현되는 절단선의 색상
Plate Cutting-Plane Color : Type of Display의 Cutting Diagram 옵션을 적용한 경우 판요소상에 표현되는 절단면의 색상
Beam Diagram Color : 보요소의 전단력도(휨모멘트도)를 단색으로 표현하는 경우의 색상
Moving Load Tracer Point Load : Moving Load Tracer 기능으로 표현되는 절점 집중하중 기호의 화살표 색상
Moving Load Tracer Dist. Load : Moving Load Tracer 기능으로 표현되는 분포하중 기호의 화살표 색상
Option Value
Color : 색상을 변경
: 사용자정의로 색상을 지정
Global Option
: 모델화면의 배경색을 검은색으로 하고, 기타 색상은 CIVIL 에서 제공하는 기본 색상을 사용
: 모델화면의 배경색을 흰색으로 하고, 기타 색상은CIVIL 에서 제공하는 기본 색상을 사용
: fn.color로 저장된 색상파일을 불러들여 현재의 색상으로 사용
: fn.color라는 색상파일로 저장
: 선택된 Item에 대하여 CIVIL 에서 제공하는 기본값을 적용
: 해당 탭의 모든 선택사항에 대해 CIVIL 에서 제공하는 기본값을 적용
Print Color tab
대화상자 좌측의 계층구조 메뉴에서 모델 윈도우의 출력시 표현색상을 수정 또는 변경할 항목을 선택한 다음, 우측의 사양지정판에서 나타낼 색상을 지정합니다.
각 항목별 세부내용은 Color 탭과 동일합니다.
Size tab
Label Symbol : 각종 기호 및 표식의 크기 조정
Zoom In , Out : Zoom In,Out 기능의 확대 또는 축소비율 조정
Pan : Pan 기능의 이동비율 조정
Rotate : Rotate 기능의 회전비율 조정
Shrink : Shrink 기능의 요소 축소비율 조정
Perspective : Perspective 기능의 소점위치 조정
Draw tab
절점이나 요소를 모델 윈도우에 표현할 때 Color 탭에서 지정된 색상선택방법 (Global, Element Type, Material, Property Color 등), Hidden면의 처리방법, 두께의 표시여부, Snap 또는 선택된 대상의 표현방법, 프린트시 적용할 색상, 비활성화된 절점과 요소의 표현방법 그리고 전단력도 (휨모멘트도)의 작도방향 등을 설정합니다.
Element Color : 요소를 화면상에 표현할 때 색상선택방법을 지정
Global Color : Color 탭의 'Global'에서 지정한 색상 적용
Element Type Color : Color 탭에서 Truss, Beam 등 요소종류별로 지정한 색상 적용
Material Color : Color 탭의 Material에서 지정한 색상 적용
Property Color : Color 탭의 Section 또는 Thickness에서 지정한 색상 사용
Hidden Option (Model)
Fill : 요소의 Hidden 처리한 면에 Color 탭에서 지정한 색상을 적용
Outline : 요소의 Hidden 처리시 Color 탭에서 지정한 색상을 테두리선만 표현하고 요소의 색상은 배경색으로 변경하여 외곽선만을 가진 Hidden 상태로 표현
Fill and Outline : Hidden 처리면과 테두리선을 모두 색상 처리하여 표현
Frame Thickness : 선요소의 단면두께표현
Plane Thickness : 판형요소의 두께표현(Thickness 적용)
Hidden Option (Undeformed Shape)
Wireframe : 변형도 표현시 변형전의 원모델을 Wire Frame만으로 표현
Outline : 변형도 표현시 변형전의 원모델을 요소의 외곽선만으로 표현
Frame Thickness : 변형도 표현시 변형전의 원모델을 선요소의 두께를 반영한 형상으로 표현
Plane Thickness : 변형도 표현시 변형전의 원모델을 판요소의 두께를 반영한 형상으로 표현
Snap , Select Option
요소가 Snap 되었을 때 표시되는 요소좌표계 참조선의 굵기와 요소가 Select 되었을때 표현되는 선의 굵기를 조정하는 기능
Wireframe Width : 모델을 Wireframe으로 표현할 때 Snap 또는 Select 표식 선의 굵기
Hidden Width : 모델을 Hidden Line Removal 기능으로 표현할 때 Snap 또는 Select 표식 선의 굵기
Draw Temporary Local Axis : Snap된 요소에 요소좌표계 참조선과 절점 또는 요소번호를 표현할지 여부를 지정
요소좌표계 참조선은 해당 요소 생성시 절점 지정 순서로 표시된다.
Print Color Option
Black,White Printing : 흑백으로 프린트
Color Printing (View) : Color 탭에서 지정한 색상을 적용하여 프린트
Color Printing (Setting) : Print Color 탭에서 지정한 색상을 적용하여 프린트
Inactivated Object : Activity 기능에 의해 비활성화된 절점 절점과 요소들의 표현방식 지정
Show Elemet, Node : 비활성화된 요소와 절점을 Color 탭의 Element > Inactive에서 지정한 색상의 외곽선만으로 표현
Including Zoom Fit : Zoom Fit 기능을 수행할 때 비활성화되어 외곽선만 표현된 절점과 요소들까지 고려하여 Fitting
Beam Diagram : 보요소의 전단력도(휨모멘트도)의 작도방향을 지정합니다.
Inverse Moment Diagram : 휨모멘트의 작도방향을 역으로 변환하여 압축측으로 그려지도록 합니다.
Inverse Shear Diagram : 전단력도의 작도방향을 역으로 변환하여 요소좌표축의 반대방향으로 그려지도록 합니다.
SRC,Composition Line Width : SRC부재의 콘크리트 부분 외곽형상을 표현하는 선의 두께를 지정합니다.
Dynamic Label : 모델데이터의 입력과 동시에 해당 데이터의 표식을 화면에 자동출력하는 동적 Label 표시기능의 적용여부를 지정합니다.
Floor Load Color : Color탭에서 지정된 바닥판 하중의 색상출력 방식을 선택합니다.
Element Line Width : 화면상에서 모델을 표현하는 선두께를 지정합니다.
Line Width (Hidden) : Hidden 처리시 선두께 지정
Line Width (Wire Frame) : Wire Frame 처리시 선두께 지정
Default Item: 선택된 Item에 대하여 CIVIL 에서 제공하는 기본값을 적용
Default All: 해당 탭의 모든 선택사항에 대해 CIVIL 에서 제공하는 기본값을 적용
Default All Options: 모든 Display Option에 대해 CIVIL 에서 제공하는 기본값을 적용
