질문
지형정보(CAD file)를 그대로 불러와서 모델링하고 싶습니다. TGM은 어떻게 사용하나요?
답변

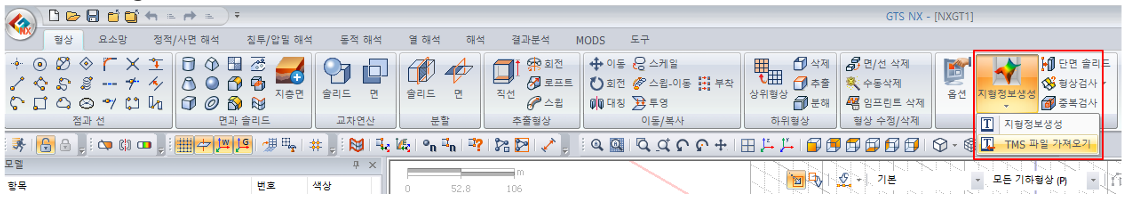

GTSNX는 CAD 기반의 작업환경으로 TGM기능을 이용하여CAD파일에서 작성된 지형정보를 그대로 기하형상으로 구성할 수 있습니다. 형상 > 도구 > 지형정보생성 > 지형정보생성을 클릭하여 TGM 프로그램을 호출합니다.

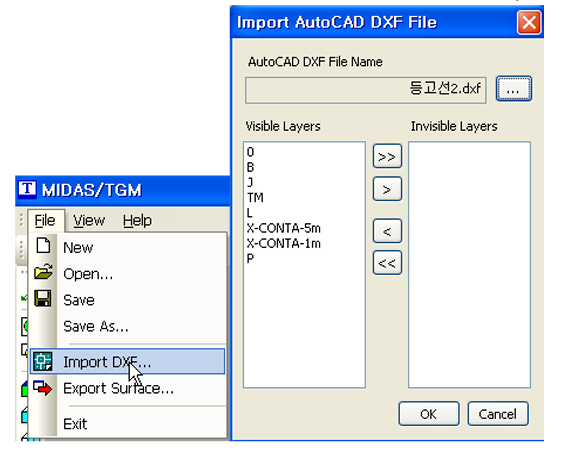

1. 지형정보 파일을 DXF형식으로 변환한 후 TGM기능을 호출하여 Import합니다.

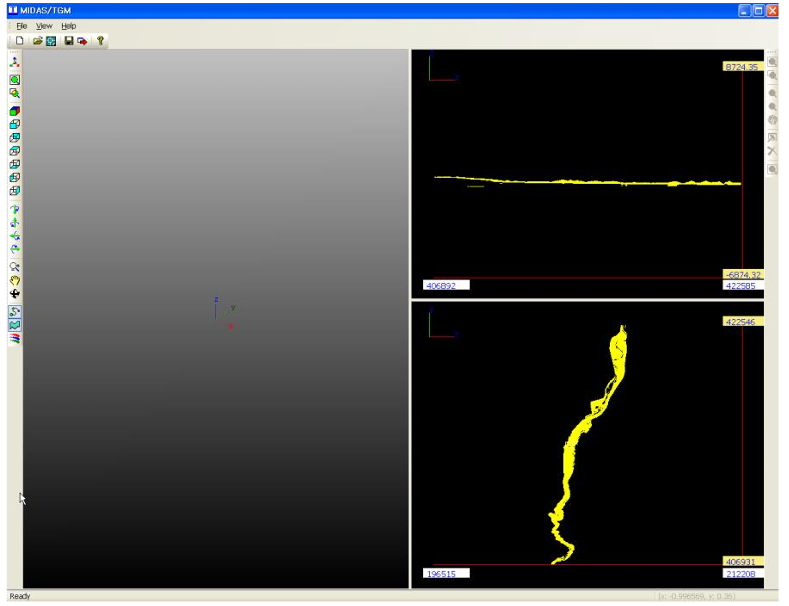

2. 정상적으로 Import가 되면 아래의 그림과 같이 지형정보가 생성됩니다. 우측 상단은 XY평면이고 하단은 XZ평면입니다.

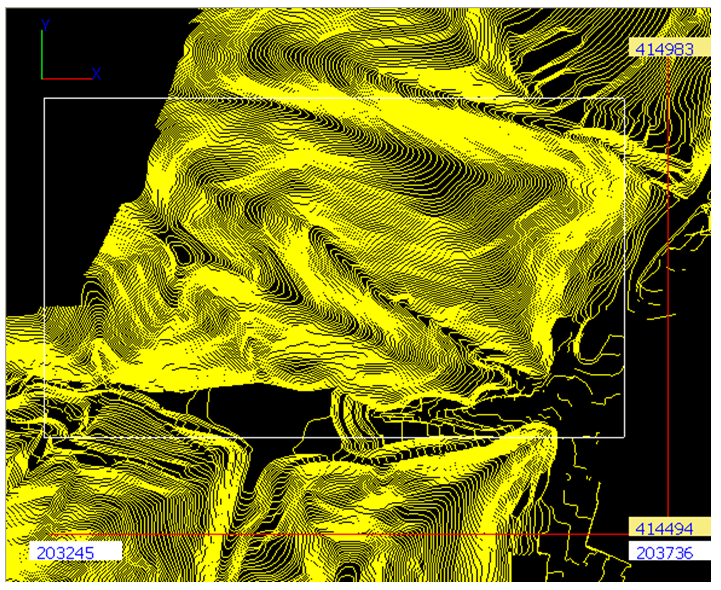

3. XZ평면을 Zoom-In 합니다.

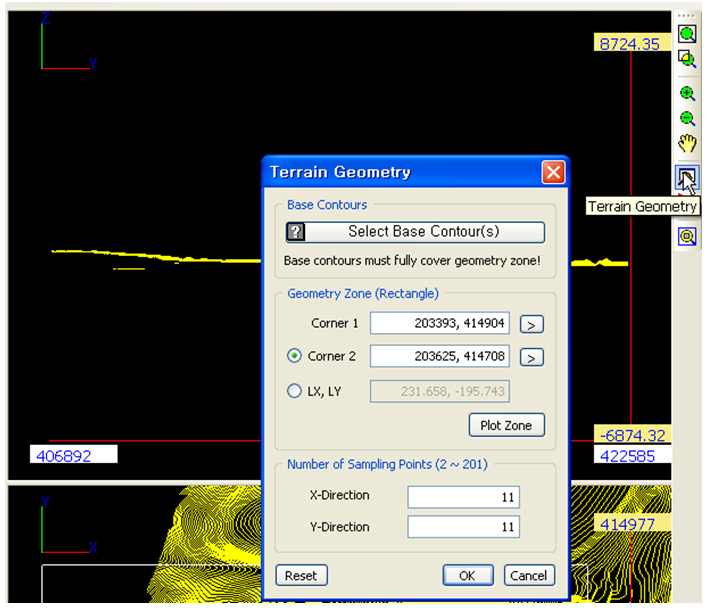

4. 우측 메뉴의 Terrain Geometry기능을 호출합니다.

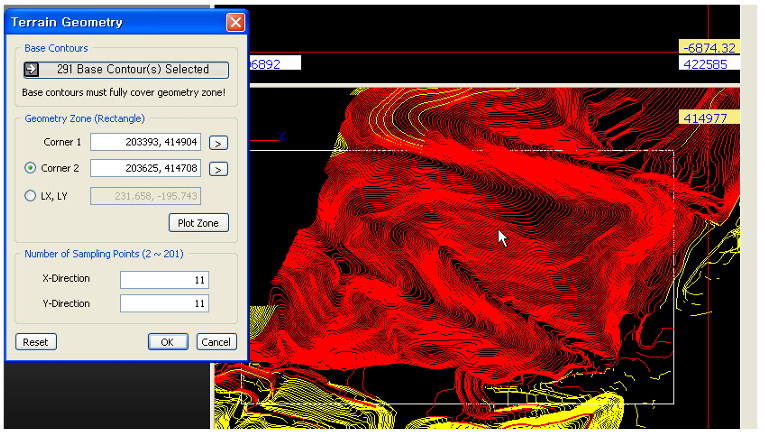

5. Base Contours를 선택한 후 지형정보를 생성할 구역을 선택합니다. 붉게 하이라이트되는 것을 확인합니다. Geometry Zone에서 corner1은 좌측상단 모서리이고 corner2는 우측하단 모서리입니다. 즉 생성될 면의 대각선 방향의 두 모서리를 지정합니다.

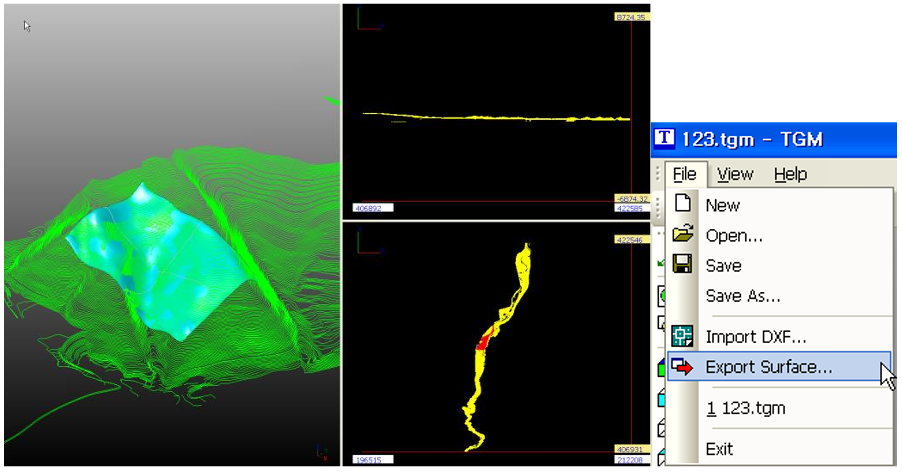

6. OK를 클릭한 후 좌측의 작업창에서 지층면이 생성된 것을 확인한 후 File의 Export Surface를 선택합니다. (*.tms형식의 파일로 저장이 됩니다.)
7. 작업한 .tgs파일을 GTSNX상에서 호출합니다.
8. 생성된 면의 좌표를 확인하여 실제 모델링된 좌표에 맞게 이동시켜 줍니다. Geometry > Translate의 2Point Vector기능을 이용하여 기하형상을 을 원하는 좌표상에 이동시킬 수 있습니다.
