[SoilWorks] LEM 가상파괴면 설정 가이드 - 다변파괴면

SoilWorks 사면모듈에서 지원하는 한계평형법(LEM)은 다수의 가상파괴면을 설정하고, 각각의 파괴면에 대한 안전율을 계산한 후, 그 중 최소의 값을 사면의 안전율로 산정하는 해석법입니다. 때문에 가상파괴면을 어떻게 설정하느냐에 따라 안전율이 달라지기도 하고, 의도한 바와는 다른 형태가 최소 안전율 파괴면으로 선정되기도 합니다. 즉, 한계평형법 해석시에는 가상파괴면 설정이 결과에 가장 큰 영향을 미치는 경계조건이라고 할 수 있습니다.

SoilWorks에서 가상파괴면을 설정하는 방법은 크게 3가지로 원호파괴면, 다변파괴면, 파괴면 자동탐색을 이용할 수 있습니다.



질문

다변파괴면은 어떻게 설정하나요?





답변

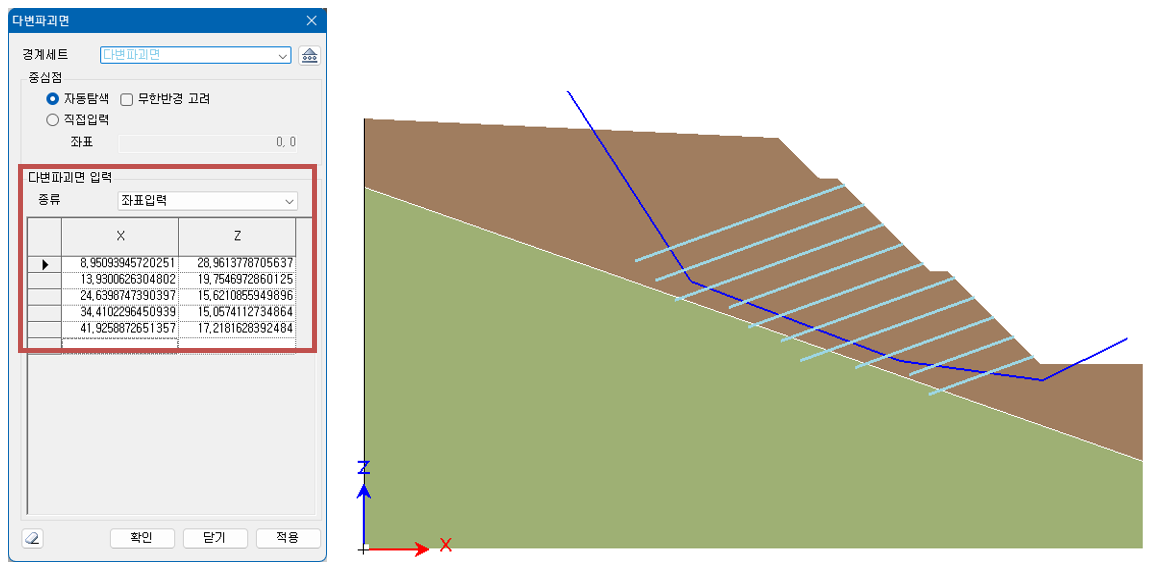

다변파괴면은 가상파괴면을 원호가 아닌 Polyline으로 설정하는 방법입니다. 위 그림의 대화창에 좌표를 입력해도 되고 view에서 직접 polyline을 작도하듯이 그려도 됩니다. SoilWorks CAD view의 장점을 살려 원하는 가상 파괴면 위치에 미리 polyline을 작도해놓고, polyline을 따라 다변파괴면을 정의하면 원하는 위치에 정확하게 가상파괴면을 설정할 수 있습니다.

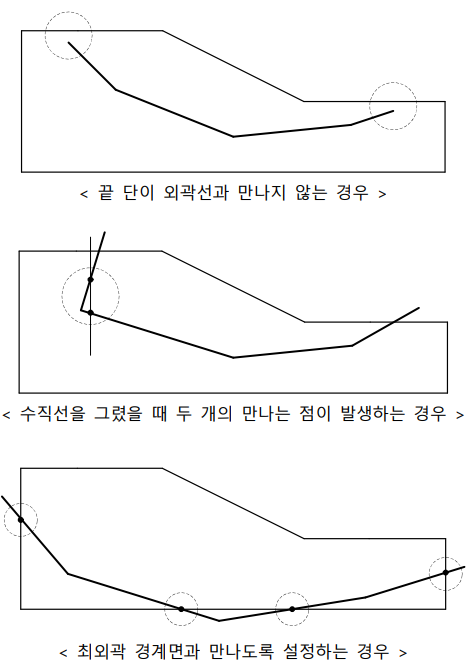

다변파괴면을 정의할 때는 아래 그림과 같이 정의되지 않도록 주의해야 합니다.
