기능
- 임의의 절점에 절점좌표계를 선언하여 경계조건의 입력이나 절점좌표계에 따른 반력을 출력하고자 할 경우에 사용됩니다.
호출
메인 메뉴에서 [Node/Element] 탭 > [Node Detail] 그룹 > [Node Local Axis]

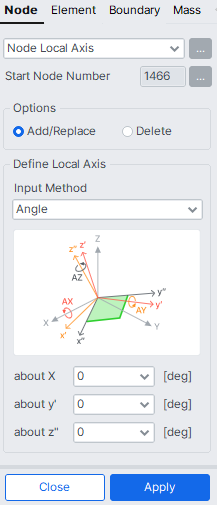

입력
Node Local Axis의 우측 ...
Node Local Axis Table 표시
Options
Add/Replace : 임의의 절점에 절점좌표계를 신규 또는 대체 입력할 경우 지정
Delete : 임의의 절점에 이미 입력되어 있는 절점좌표계를 해제할 경우 지정
Define Local Axis
Input Method : 절점좌표계의 입력방법을 선택합니다.
Angle : 3개의 회전각을 사용하여 절점좌표계를 정의
about x
전체좌표계 X축에 대한 회전각
about y
전체좌표계 X축에 대하여 회전된 y'축에 대한 회전각
about z
전체좌표계 X축과 y'축에 대하여 회전된 z''축에 대한 회전각
3 points : 3개의 절점좌표를 사용하여 절점좌표계를 정의
P0
절점좌표계의 원점의 좌표
P1
절점좌표계 x축 위의 임의의 점의 좌표
P2
P1에서 절점좌표계 y축과 평행하게 이동한 임의의 점의 좌표
Vector : 2개의 Vector를 사용하여 절점좌표계를 정의
V1
절점좌표계의 원점에서 x축 방향의 벡터
V2
V1의 끝점에서 절점좌표계 y축과 평행하게 임의의 거리만큼 이동한 점에 대하여 절점좌표계 원점에서부터의 벡터
Line Vector : 노드의 지역 좌표계를 정의하기 위해 참조선을 지정합니다.
Direction
노드의 지역 축 구성요소를 선택합니다. 선택한 구성요소는 참조선의 수직 방향에 맞춰 정렬됩니다.
Ref . Point
참조선을 정의하기 위해 2개의 노드를 지정합니다.
P0 : 참조선의 원점 좌표
P1 : 참조선의 방향을 결정하기 위한 2번째 지점.
Global Direction
참조선을 정의하기 위해 원점과 전역 축을 지정합니다.
P0 : 참조선의 원점 좌표
P1 : 참조선의 방향을 결정하기 위한 GCS 축 구성요소.
절점에 부여된 절점좌표계를 적용할 수 있는 기능은 다음과 같다.
"Supports"
"Point Spring Supports"
"General Spring Supports"
"Surface Spring Supports" (Convert to Point Spring의 경우)
"Specified Displacements of Supports"
"Reactions"의 "Reaction Forces/Moments"
"Influence Lines의 Reactions"
"Influence Surfaces의 Reactions"
