기능
- 지하구조물 내진설계 중 지진토압의 계산을 위한 지진하중의 입력변수를 설정합니다.
- 응답변위법에 따라 지진토압을 산정합니다.
호출
메인 메뉴에서 [Load] 탭 > [Type : Static Loads] > [Pressure Load] 그룹 > [Earth Pressure] > [Paramaters of Seismic Loads]
입력

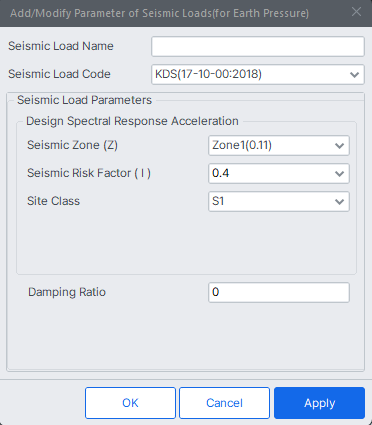

Parameters of Seismic Loads 대화상자
Seismic Load Name
지진토압의 이름을 입력합니다.
Seismic Load Code
지진토압 계산에 적용할 기준을 선택합니다.
KDS(17-10-00:2018) : 한국, 건설기준코드 2018
Seismic Load ParametersPlane Load Type
지진토압 산정에 적용할 변수를 입력합니다.
Design Spectral Response Accelereation
Seismic Zone(Z) : 지진구역
Seismic Risk Factor(I) : 위험도 계수
Site Class : 지반분류
Damping Ratio
감쇠비를 입력합니다.(기능수행수준 0.1 , 붕괴방지수준 0.2)
