기능
- 휨강도 및 전단강도, 비틀림 강도 검토, 인장철근량 계산 결과를 출력할 요소와 요소내 출력 위치를 설정합니다. PSC Design Parameter 대화창의 출력입력 변수에서 휨강도 검토, 전단강도검토, 비틀림강도 검토, 인장철근량 옵션을 활성화 시키더라도 이 매뉴에서 요소를 지정하지 않으면 설계 결과에 출력되지 않습니다.
호출
메인 메뉴에서 [PSC] 탭 > [PSC Design Data] 그룹 > [Design/Output Position] > [Output Position]
입력
모델링 영역에서 해당 요소들을 부재를 먼저 선택한 후 다음 내용을 입력합니다.

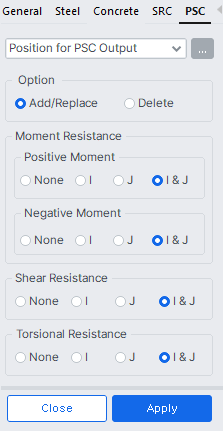

PSC Output Option 대화상자
Option
부재를 입력/수정하거나 삭제하는 기능을 선택합니다.
Add/Replace : 최초 입력 부재는 추가하고, 입력된 부재가 있는 경우에는 수정(Update)합니다.
Delete : 입력되어 있는 부재를 삭제합니다. 삭제하는 경우에는 모델링 영역에서 선택하거나 Element List 창에서 선택합니다.
Moment Strength
Positive Moment : 정모멘트에 대한 휨강도 검토
Negative Moment : 부모멘트에 대한 휨강도 검토
Shear Strength
전단강도 검토
Torsion Strength
비틀림 강도 검토
