기능
- 다른 PSC Design 파일의 부재력 결과를 불러옵니다.
- 일반적으로 다음과 같은 경우에 사용합니다.
1. PSC Box의 횡방향 2D-Frame 해석·설계 과정에서 활하중 해석을 별도의 상세모델에서 수행했을 경우, 상세모델로부터 산정된 활하중에 의한 부재력을 2D-Frame 모델로 불러와 다른 하중(고정하중, 온도, 풍하중 등)의 해석결과와 조합하여 설계를 수행합니다.
2. 시공단계해석과 완성계해석(이동하중, 동해석 등)을 별도의 모델파일에서 해석한 경우. 완성계 해석의 부재력 결과를 시공단계 모델로 불러와 시공단계해석 결과와 조합하여 설계를 수행합니다.
호출
메인 메뉴에서 [PSC] 탭 > [PSC Design Data] 그룹 > [PSC Import Force]
입력
PSC Import Force 대화상자
1) Unit 정의
Force, Length 순서로 한쌍으로 입력합니다.
2) 부재력 입력
입력하고자 하는 Load Case의 종류를 입력하고, 밑에 Load Case의 이름을 입력합니다.
입력할 Load Case의 타입(일반 Type, Concurrent Type)에 맞게 단면력을 입력합니다.
입력할 수 있는 Load Case의 종류는 다음과 같습니다.
*STLD : Static
*SPLC : Spectrum
*ESPC : Eccentric Spectrum
*THIS : Time History
*MVLD : Moving
*SMLC : Settlement
*GILC : Grid Model Concurrent
*GRID : Grid Model
*,MVLD, *SMLC, *GILC는 아래 예제의 *MVLD와 같이 Concurrent로 입력해야 한다.
3) 부재력 정보를 입력한 후 파일 끝에는 "*END"를 입력합니다.
4) 파일의 확장자는 *.idf로 합니다.

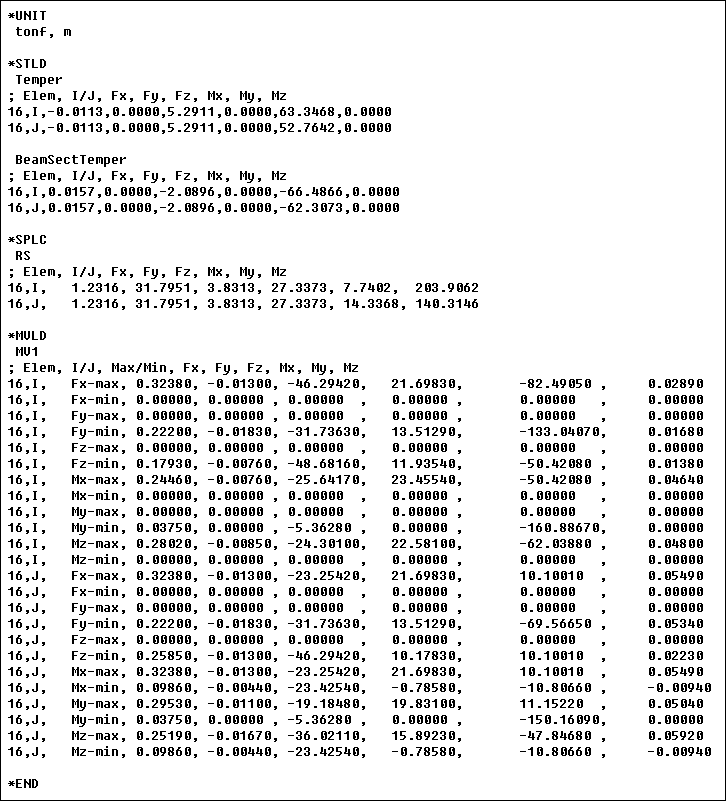

*.idf 파일의 입력 예
