Time History Results 생성 편집

Time History Results - Displ./Velo./Accel.

기능

  • 시간이력해석에서 시간스텝(step)별로 구조물의 변위, 속도, 가속도 응답을 확인합니다.



호출

메인 메뉴에서 [Results] 탭 > [Type : Time History Analysis] > [Time History Analysis] 그룹 > [T.H Results] > [Displ/Vel/Accel]



입력

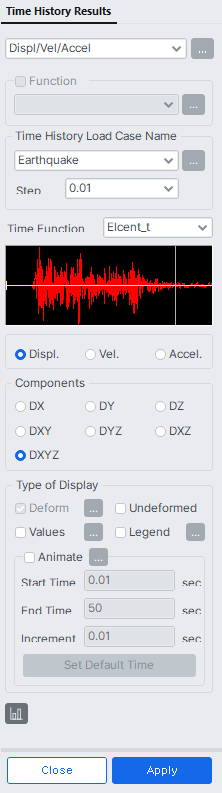

Results-Time History-disp velo accel.png

Displ./Velo./Accel. 대화상자


Function

응답함수를 선택합니다.


Time History Load Case Name

Time History Load Case 기능에서 입력된 시간이력해석 조건을 선택합니다.

Step

해석결과를 출력할 단계(Step)을 지정합니다.


Time Function

사용할 시간하중함수를 목록판에서 선택합니다.

Displ. : 모델의 변위응답 상태를 확인합니다.

Velo. : 모델의 속도응답 상태를 확인합니다.

Accel. : 모델의 가속도응답 상태를 확인합니다.


Components

출력하고자 하는 변위 성분을 선택합니다.

DX : 전체좌표계 X축방향 변위성분

DY : 전체좌표계 Y축방향 변위성분

DZ : 전체좌표계 Z축방향 변위성분

DXY =

DYZ =

DXZ =

DXYZ =


Type of Display

출력형태를 정의합니다.

1. Deform

1. Deform

모델의 변형도를 나타냅니다.


Deformation Scale Factor

모델 윈도우에 그래픽으로 표현되는 변형량의 크기를 확대하거나 축소합니다.

Deformation Type

변위출력형식을 결정합니다.

Nodal Deform : 절점변위로만 변형도를 나타냅니다.

Real Deform : 절점변위와 함께 보요소의 경우, 양 단부 사이의 구간에 대해서도 보요소의 길이방향을 따라 상세변형량을 계산하여 나타냅니다.

Real Displacement(Auto-Scale off) : 변형량을 임의로 확대하거나 축소하지 않고 실제 변형량 그대로 그래픽으로 출력합니다. 대변형을 고려한 기하비선형 해석시 주로 적용됩니다.

Relative Displacement : 화면에 표현된 절점의 최소변위를 "0"으로 놓고, 이에 대한 상대변위를 그래픽으로 출력합니다.

Undeformed : 변형도에 변형전의 모델형상을 추가로 나타냅니다.

변형전 모델형상의 표현방법은 Display Option 기능에서 조정할 수 있습니다.

2. Values

2. Values

절점에 발생된 변위를 수치로 나타냅니다.
숫자의 글꼴이나 색상은 Display Option 에서 조정할 수 있습니다.


Decimal Points : 출력되는 수치의 소수점이하 자릿수 지정

Exp. : 지수형으로 표현할지 여부를 선택

MinMax Only

Min & Max : 최대, 최소값 표시

Abs Max : 절대값이 최대인 수치를 표시

Max : 최대값만 표시

Min : 최소값만 표시

Limit Scale(%) : 선택된 최대 혹은 최소값을 중심으로 (Max-Min)*Limit Scale 범위의 절점변위를 모두 표시

Set Orientation : 수치의 기록방향 설정

NOTE.png Decimal Points의 초기값은 Preferences에서 조정할 수 있다.
Set Orientation의 "0"은 화면에서 절점 또는 요소의 우측으로 수평하게 기록되며, Orientation은 반시계방향의 각도로 적용된다. 적절한 각도를 입력하면 수치 출력시 가독성을 크게 향상 시킬수 있다.

3. Legend

3. Legend

작업화면의 좌측 또는 우측에 해석결과에 대한 각종 참조사항을 정리하여 출력합니다.


최대, 최소변형이 발생하는 절점번호가 출력됩니다.

Legend Position : 출력화면에서 Legend의 위치지정

Rank Value Type : Legend 값의 출력형태와 소수점 자리수 지정

4. Animate

4. Animate

변형과정을 동적으로 묘사합니다.

Apply 버튼을 클릭한 후, 작업화면 하단의 동적묘사제어판 우측의 Record 를 클릭합니다.


Animation Mode : 해석결과의 동적묘사방법을 결정합니다.

NOTE.png 시간이력해석 단계(step)별 하중시간표시 및 모델의 변형상태를 확인한다.

Animate Contour : 동적묘사의 변형량에 따라 변형을 표현하는 등고선도의 색상을 변화시킬지 여부지정

Repeat Half/Full Cycle : 동적 변형과정의 반복표현주기 선택

NOTE.png 구조물의 변형도는 'Half Cycle'을, 진동모드나 좌굴모드를 동적으로 묘사할 때는 'Full Cycle'을 선택한다.

AVI Options : 동영상 화면의 제작에 필요한 각종 설정사항을 입력합니다.

Bits per Pixel : 동적화면의 기초화면을 만들때 사용되는 Pixel당 색상수

Compressor... : 화상데이터의 압축방법 지정

Frames per Half Cycle : 'Half Cycle'을 묘사하는데 사용할 기초화면의 개수

Frames per Second : 동적묘사시 표현할 초당 기초화면의 개수

Construction Stage Option : 시공단계별 해석을 수행한 경우의 애니매이션 방법을 지정합니다.

Stage Animation : 시공단계별 애니매이션

Current Stage-Step : 현재 시공단계에서 Step별 애니매이션

From ~ To : 애니매이션의 시작과 끝이 될 시공단계 또는 Step 선택

Start Time : 해석결과의 동적묘사 시작시간을 입력합니다.

End Time : 해석결과의 동적묘사 종료시간을 입력합니다.

Increment : 동적묘사시 해석결과를 표현할 시간증분을 입력합니다.

Set Default Time : 동적묘사에 사용될 시간을 초기상태로 설정합니다.
