Analysis Results of Fiber Section

기능

  • Fiber Element를 이용한 시간이력 해석결과를 확인합니다. Fiber Element가 적용된 비탄성보의 다양한 부재력 이력과 각 단면 Cell들의 응력-변형률 결과, 파괴 정도를 확인할 수 있습니다.



호출

메인 메뉴에서 [Results] 탭 > [Type : Time History Analysis] > [Time History Analysis] 그룹 > [Fiber Section] > [Analysis Results of Fiber Section]



입력

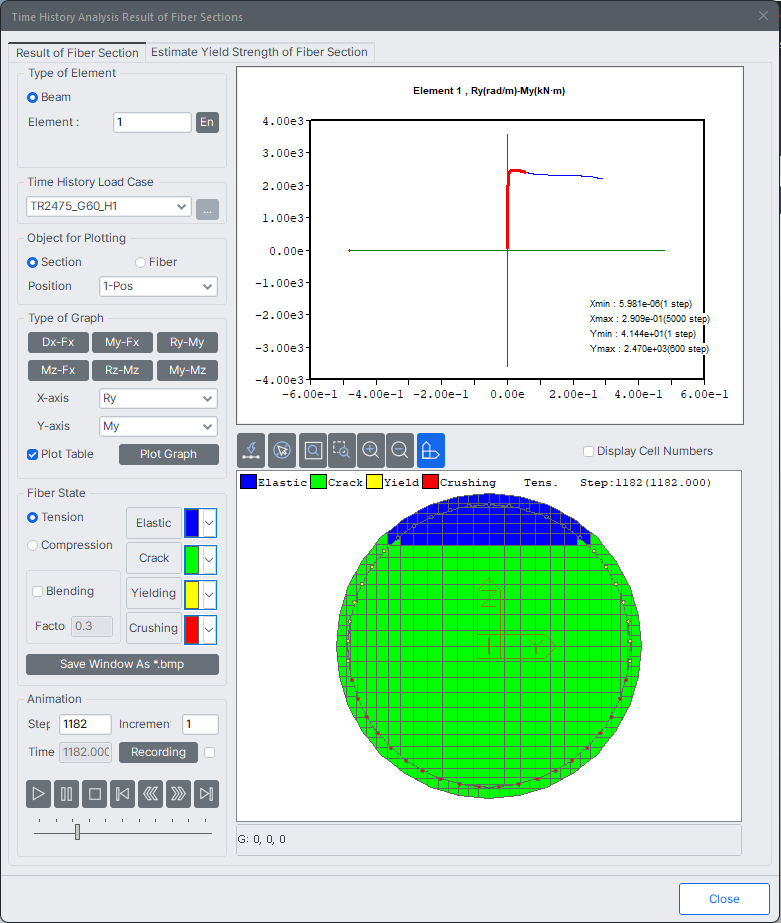

Results-Time History-Analysis Results of Fiber Section.png

Analysis Results of Fiber Section 대화상자


Element

파이버모델이 적용된 보요소의 번호를 입력합니다. 입력된 요소내의 파이버모델에 대한 해석결과를 출력합니다.


Load case

Time History Load Case 기능에서 입력된 시간이력해석 조건을 선택합니다.


Object for Plotting

Section : 선택된 요소 전단면에 대한 해석결과를 출력합니다.

Fiber : 요소의 각 Cell에 대한 해석결과를 출력합니다.

Position : 요소의 길이방향에 대한 해석결과 출력위치를 선택합니다. 출력위치는 Inelastic Hinge Properties에서 지정한 Num. of Section 개수만큼 존재합니다. [그림 1]은 5개의 Num. of Section을 지정한 보요소의 출력예 입니다. i, j단을 포함한 총 5개 단면에 대하여 선택할 수 있습니다.

<[그림 1] >


Type of Graph

그래프의 좌표축 출력 형태를 지정합니다.

Section 선택 시

기본적으로 X-axis와 Y-axis를 임의로 정의하여 이력결과를 확인할 수 있습니다. X-axis에는 Dx, Ry, Rz, Fx, My, Mz, Time 성분이 있습니다. Y-axis에는 Dx, Ry, Rz, Fx, My, Mz 성분이 있습니다. 자주 사용하는 여섯 가지 조합 성분에 대해서는 버튼으로 선택할 수도 있습니다.

Results-Time History-Analysis Results of Fiber Section-type of graph.png

Dx-Fx : 요소좌표계 x축 방향 변형-축력

My-Fx : 요소좌표계 y축에 대한 휨모멘트-x축 방향 축력

Ry-My : 요소좌표계 y축에 대한 회전각-y축에 대한 휨모멘트

Mz-Fx : 요소좌표계 z축에 대한 휨모멘트-x축 방향 축력

Rz-Mz : 요소좌표계 z축에 대한 회전각-z축에 대한 휨모멘트

My-Mz : 요소좌표계 y축에 대한 휨모멘트-z축에 대한 휨모멘트

Fiber 선택 시

Results-Time History-Analysis Results of Fiber Section-type of graph-fiber.png

Time : 시간

SN : 변형율(Strain)

SS : 응력(Stress)

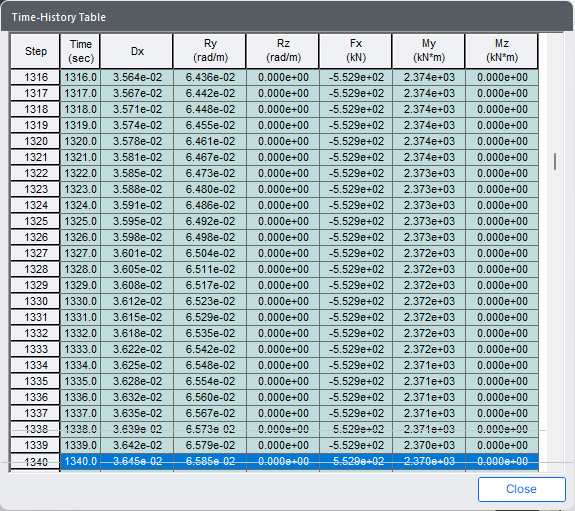

Plot Table : 시간이력 해석결과를 Table형태로 출력합니다.

Results-Time History-Analysis Results of Fiber Section-time history table.png

Plot Graph : 설정된 좌표축에 따라 그래프를 출력합니다.

: Cell을 선택합니다.

: 선택된 Cell을 모두 해제합니다.

: 모든 Cell을 화면에 표시합니다.

: 선택된 윈도우 화면을 확대합니다.

: 화면을 확대합니다.

: 화면을 축소합니다.

: 좌표축을 표시 또는 제거합니다.

View Cell Number : 파이버 Cell로 분할된 각각의 Cell번호를 확인합니다.


Fiber Cell의 번호재배치 우선순위는 다음과 같다.

재료기준시: 1. Concrete Cell, 2. Steel Cell 순위로 부여

방향기준시: 1. 왼쪽에서 오른쪽, 2. 위쪽에서 아래쪽으로 부여

Fiber Section Animation 화면에 도시되는 z, y축은 각각 Element Local Axis의 z, -y축에 해당합니다.

이는 부재의 I단을 기준으로 단면을 바라보았을 때를 기준으로 한 것입니다.


Fiber State

Fiber 모델의 출력상태를 지정합니다.

Tension : 인장측 해석결과를 출력합니다.

Compression : 압축측 해석결과를 출력합니다.

Elastic, Crack, Yielding, Crushing : 버튼을 클릭하여 각각의 상태에 대한 색상을 선택할 수 있습니다.

Blending : 출력할 색상의 농도를 정의합니다.

Save Window As *.bmp : 해석결과 그래픽 데이터를 Windows Bitmap File (BMP) 형식으로 저장합니다.

CIVIL 에서 제공하는 Fiber State의 정의는 철근과 콘크리트에 따라 다르며, 각 재료모델에 따라 다릅니다. 각 Fiber State의 정의는 다음과 같습니다.

Fiber State의 정의

Steel 재료의 Fiber State

Tension Range : Elastic, Yielding
Compression Range : Elastic, Yielding

Concrete 재료의 Fiber State

Tension Range : Elastic, Crack
Compression Range : Elastic, Yielding, Crushing

Menegotto-Pinto Model

사각형 영역 안은 Elastic, 그 이외의 영역은 Yielding



Bilinear Model

사각형 영역 안은 Elastic, 그 이외의 영역은 Yielding


Unsymmetric Bilinear Model

사각형 영역 안은 Elastic, 그 이외의 영역은 Yielding



Trilinear Model

사각형 영역 안은 Elastic, 그 이외의 영역은 Yielding





















































Kent & Park Model

Tension : (Crack)

Compression : (Elastic)

                      (Yielding)

                      (Crushing)

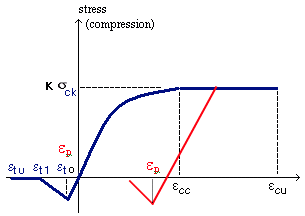

Japan Concrete Standard Specification Model

Tension : or  (Crack)

Compression :  (Elastic)

                       (Crushing)

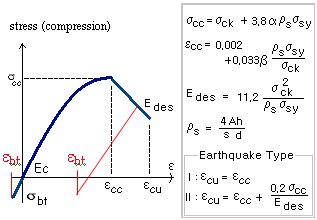

Japan Roadway Specification Model

Tension : (Elastic)

              (Crack)

Compression :  (Elastic)

                       (Yielding)

                       (Crushing)

Japan Highway Corporation Model

Tension : (Elastic)

               (Crack)

Compression :  (Elastic)

                       (Yielding)

                       (Crushing)

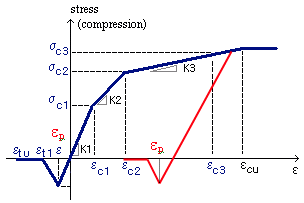

Trilinear Concrete Model

Tension : (Elastic)

               (Crack)

Compression :  (Elastic)

                       (Yielding)

                       (Crushing)


Animation

해석결과를 출력할 시간이력 단계를 선택합니다.

Results-Time History-Analysis Results of Fiber Section-animation.png

Step : 그래픽 상에서 확인하려는 시간이력 해석 Step을 지정할 수 있습니다. 특정 Step을 입력하면 그 단계로 바로 이동합니다.

Increment : 그래픽 출력을 특정 Step 증가 단위만큼 건너 뛰면서 시행합니다.

Time : 현재 Step에 해당하는 하중의 실제 시간을 출력합니다.

: 시간이력 해석결과를 Animation 형식으로 자동 재생합니다. 출력간격은 Increment 만큼씩입니다.

: Animation 재생을 일시 정지합니다.

: Animation 재생을 중단합니다.

: 시간이력 해석결과의 첫 Step으로 이동합니다.

: Increment 간격 만큼 이전 Step의 시간이력 해석결과를 출력합니다.

: Increment 간격 만큼 이후 Step의 시간이력 해석결과를 출력합니다.

: 시간이력 해석결과의 마지막 Step으로 이동합니다.
