기능
- 시간이력해석결과(변위, 트러스/보요소의 부재력과 응력)를 시간에 대한 그래프로 출력합니다. 경계비선형 시간이력해석의 경우, 비선형연결요소의 시간이력해석결과를 절점변위에 대한 그래프로 출력할 수 있습니다. 또한, 바닥진동에 대한 사용성 평가를 수행할경우 사용성 평가기준과 비교하는 그래프를 작성합니다.
호출
메인 메뉴에서 [Results] 탭 > [Type : Time History Analysis] > [Time History Analysis] 그룹 > [T.H Graph] > [Time History Graph]
입력

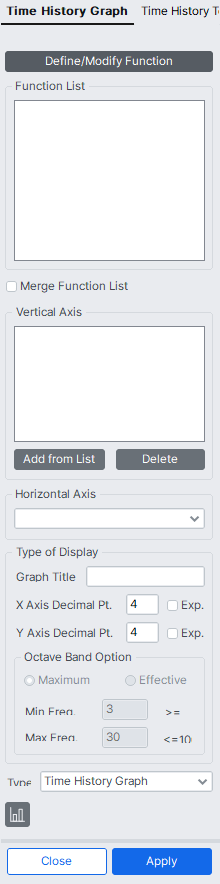

Time History Graph 대화상자
Define/Modify Function
그래프로 출력하고자 하는 시간이력해석 결과의 출력함수를 정의하거나 변경합니다.(Time History Result Function 참조)
Function List
Define/Modify Function 에서 정의된 그래프 출력 함수 목록이 나열됩니다. 이 List 에서 출력할 함수를 선택하여 정의된 그래프 출력함수 목록이 나열되며, 출력할 함수를 check합니다. 하나의 그래프에 여러가지의 출력함수를 동시에 출력하여 비교할 수 있습니다.
Merge Function List

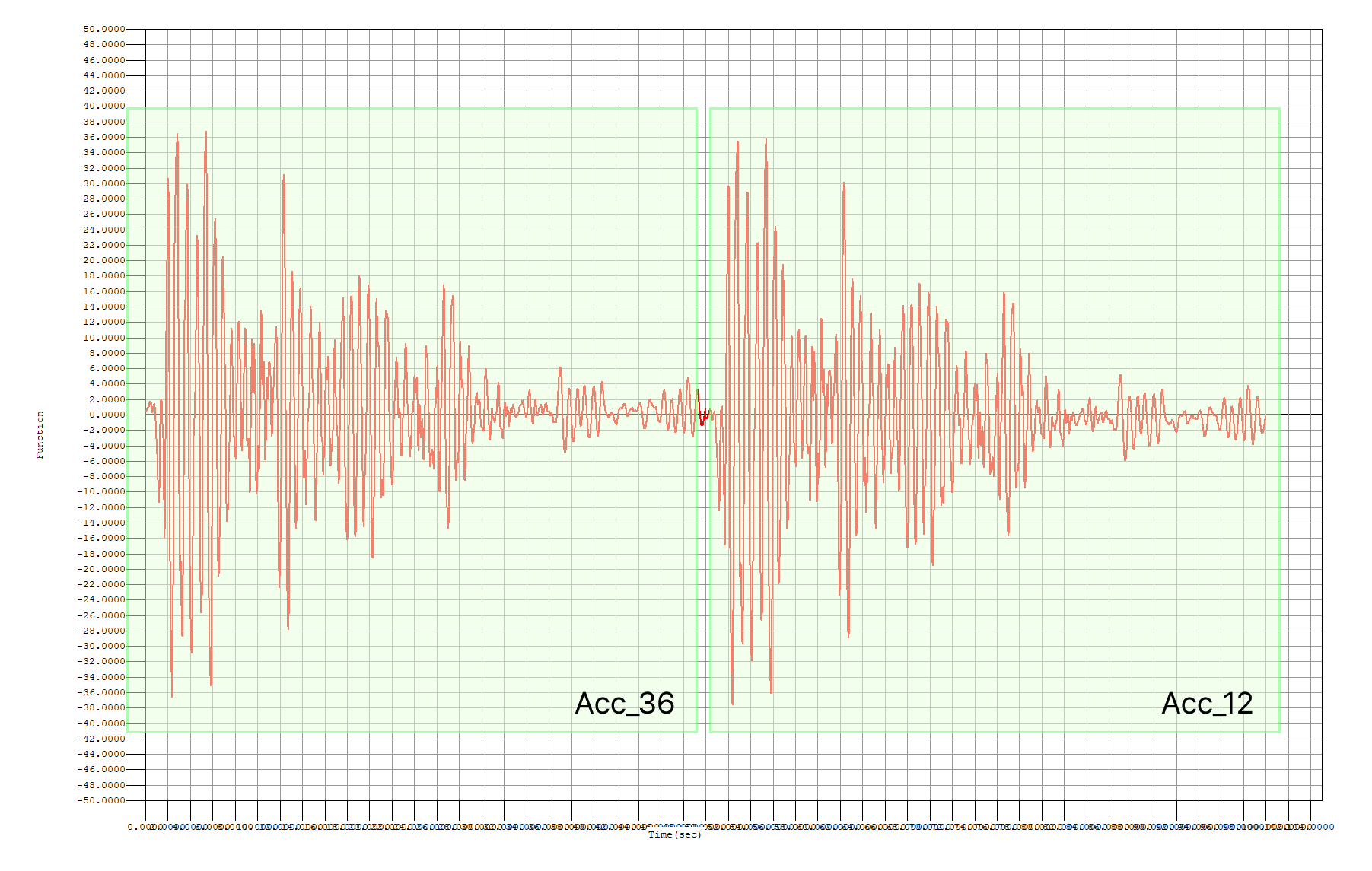

아래 그림과 같이 선택된 두 가지 이상의 함수를 연속하여 출력합니다.
Vertical Axis
시간이력 그래프의 수직축에 나타낼 출력함수를 정의합니다.
Add from List : 정의된 출력함수를 선택하여 추가합니다.
Delete : 이미 선택된 출력함수를 삭제합니다.
Horizontal Axis
그래프의 가로축에 해당하는 항목을 선택하십시오. 선택할 수 있는 항목은 시간 단계 및 기능 정의에 나열된 기능 중 하나입니다. 시간에 따른 변위, 구성원 세력 등을 생성하려면 시간 단계를 선택하십시오. 힘-변위 관계를 생성하려면 변형을 정의하는 함수 이름을 선택하십시오.
Type of Display
시간이력 그래프의 제목을 입력하거나, 좌표값의 출력 형태를 지정합니다.
Graph Title : 시간이력 그래프의 제목
X Axis Decimal Pt. : X 좌표축의 소수점 자리수 입력 및 지수형식 지정
Y Axis Decimal Pt. : Y 좌표축의 소수점 자리수 입력 및 지수형식 지정
Type
출력할 그래프의 종류를 지정합니다.
Time History Graph : 해석결과의 시간이력 그래프
Modal Max Graph : 모드별 최대값을 출력한 주파수이력 그래프
Serviceabillity Check Graph : 바닥 진동의 내구성을 평가할 때, 내구성 평가를 위한 일본 규정에 대한 수용 가능성을 평가하기 위해 비교 그래프를 제시합니다.
내구성 점검 그래프를 선택한 경우, 시간 이력 분석에서 얻은 최대 값과 우세한 빈도를 사용하여 내구성 평가 표준에 대한 결과를 플롯합니다.
Graph : Check Functions to Plot List에서 정의한 선택된 기능에 대한 그래프를 표시합니다.

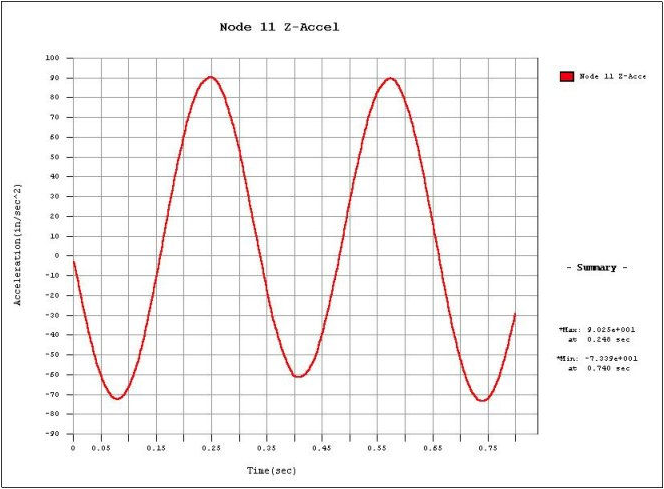

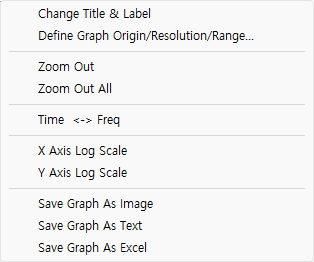

Time History Graph의 화면에서 마우스의 우측 버튼을 클릭하면 다음과 같은 Context Menu가 호출됩니다.
Change Title & Label :그래프의 제목과 x, y축의 부제목을 변경합니다.
Zoom Out : 그래프에서 확대를 원하는 부분을 마우스로 드래그하여 Zoom 기능을 수행할 수 있습니다. Zoom Out은 Zoom 이전의 상태로 복귀하는 기능입니다.
Zoom Out All : 최초에 그래프가 출력된 상태, 즉 모든 영역이 표현된 상태로 복귀합니다.

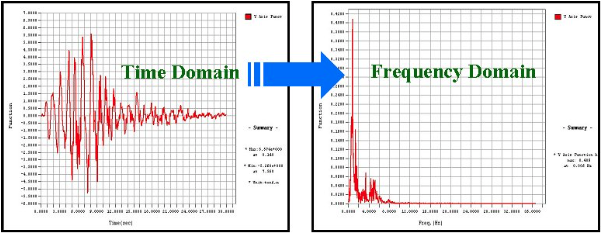

Time <-> Freq : FFT 알고리즘을 이용하여 시간이력의 그래프를 주파수 이력으로 변환합니다. 주파수 이력의 그래프에서는 변환전의 시간이력 그래프로 복귀합니다.
X Axis Log Scale : 그래프의 X축을 대수척도로 변환한 후, 한번 더 실행하면 초기상태로 복귀합니다. (Toggle)
Y Axis Log Scale : 그래프의 Y축을 대수척도로 변환한 후, 한번 더 실행하면 초기상태로 복귀합니다. (Toggle)
Change Graph Range : X축과 Y축의 최소/최대값을 지정하여 그래프의 출력영역을 변경합니다.
Auto Range : 시간이력 해석결과가 포함된 모든 영역을 그래프로 출력합니다.
Save Graph As Image : 그래프를 BMP, JPG 또는 EMF 형식의 그림 파일로 저장합니다.
Save Graph As Text : 그래프의 출력내용을 텍스트 형식의 데이터 파일로 저장합니다.
Save Graph As Excel : 그래프 출력 내용을를 Excel Sheet로 출력할 수 있습니다.
