기능
- 시간이력 해석결과를 Text 형식의 파일로 출력합니다. 시간이력에 대한 결과 또는 최대/최소값만을 출력할 수 있습니다.
호출
메인 메뉴에서 [Results] 탭 > [Type : Time History Analysis] > [Time History Analysis] 그룹 > [T.H Results] > [Time History Text]
입력

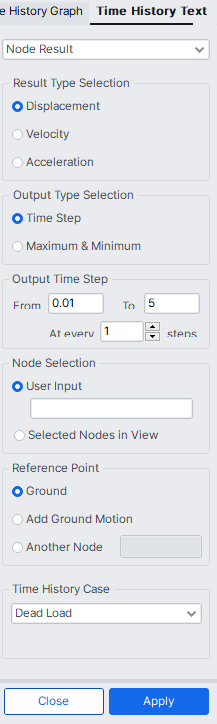

Time History Text 대화상자
Node Result/Element Result(Truss, Beam, Plane Stress/Strain, Solid)/Element Result(Plate)/Nonlinear Link Result
출력하려는 시간이력 해석결과의 대상을 지정합니다. 절점 또는 트러스나 보요소를 선택할 수 있습니다. 또한, 비선형연결요소의 변위와 부재력을 출력할 수 있습니다.
Result Type Selection
출력하려는 시간이력 해석결과의 종류를 선택합니다. 절점의 변위(속도, 가속도), 트러스 요소와 보요소의 부재력(응력)을 출력할 수 있습니다. 또한, 비선형연결요소의 변위와 부재력을 출력할 수 있습니다.
비선형 연결요소의 변형 및 부재력을 출력할 수 있습니다.
Output Type Selection
해석결과의 출력방법을 지정합니다.
Time Step : 해석결과의 전 시간이력과 최대/최소값을 출력
Maximum & Minimum : Ouput Time Step 에서 설정한 시간 범위에서 최대/최소값을 출력
Output Time Step
시간이력으로 출력될 해석결과의 시간영역과 간격을 지정합니다.
Node(Element) Selection
해석결과를 출력할 대상을 지정합니다.
User Input : 절점(요소)번호 입력
Selected Nodes(Elements) in View : 모델 윈도우에 선택되어 있는 절점(요소)를 적용
Reference Point
변위(속도, 가속도)의 기준점을 선택합니다.(Node Result를 선택한 경우)
Ground : 기준점을 지반으로 설정
Add Ground Motion : 기준점을 지반 이동이 발생하기 전의 지반으로 설정
Another Node : 기준점을 임의의 다른 점으로 설정
Time History Case
시간이력 해석결과를 출력하고자 하는 하중조건(Time History Load Case)을 선택합니다.
