FCM Camber 생성 편집

FCM Camber Control

기능

  • 캠버의 출력을 위하여 주거더, 지점, Key Seg.요소가 할당된 그룹을 지정합니다.
  • FCM Camber Graph를 확인하기 전에 출력대상이 그룹으로 지정되어 있어야 하며, "FCM Bridge Wizard"를 사용한 경우는 필요한 요소그룹이 자동생성됩니다.



호출

메인 메뉴에서 [Results] 탭 > [Type : Bridge Specialization] > [Camber] 그룹 > [FCM Camber] > [FCM Camber Control]



입력

Results-Bridge-Camber reaction-FCM Reaction-FCM camber control.png

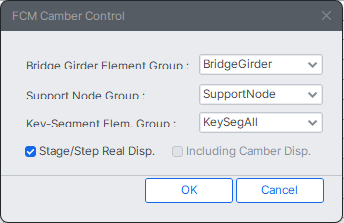

FCM Camber Control 대화상자


Bridge Girder Element Group

캠버관리도를 생성하기 위하여 주거더가 할당된 요소 그룹을 선택합니다. "FCM Bridge Wizard"를 이용한 경우는 "BodyElemGroup"이라는 이름으로 자동생성된 요소그룹을 선택합니다. Wizard를 이용하지 않은 경우는 캠버량을 부여하고 관리해야 하는 모든 요소(주거더)를 그룹으로 지정합니다. 자세한 설명은 "일반기능을 이용한 FCM교량 시공단계해석 따라하기"를 참조하시기 바랍니다.


Support Node Group

캠버관리도를 생성하기 위하여 교량 상부구조의 지지점에 해당하는 절점이 할당된 요소그룹을 선택합니다. "FCM Bridge Wizard"를 이용한 경우 "SupportNodeGroup"이라는 이름으로 자동생성된 요소그룹을 선택합니다. Wizard를 이용하지 않은 경우는 교대 위치의 절점과 교각의 상부 절점을 그룹으로 지정합니다. 캠버 관리도에 출력되는 캠버량은 이 절점과 Z축방향 상대변위입니다.


Key-Segment Elem. Group

캠버관리도를 생성하기 위하여 Key-Segment가 할당된 요소그룹을 선택합니다. "FCM Bridge Wizard"를 이용한 경우 "KeySegGroup"이라는 이름으로 자동생성된 요소그룹을 선택합니다. Wizard를 이용하지 않은 경우는 모델의 모든 Key-Segment를 그룹으로 지정합니다.
