FCM Camber 생성 편집

FCM Camber Table

기능

  • 캠버관리도를 테이블로 확인합니다. FCM Camber Table에서는 캠버관리도와는 달리 전 시공단계에 대한 목표변위를 확인할 수 있습니다.



호출

메인 메뉴에서 [Results] 탭 > [Type : Bridge Specialization] > [Camber] 그룹 > [FCM Camber] > [FCM Camber Table]



입력

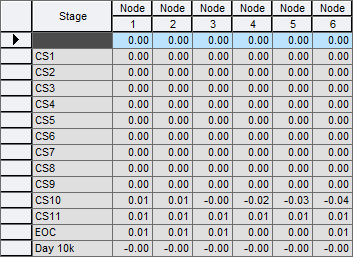

Results-Bridge-Camber reaction-FCM Reaction-FCM camber table.png

Stage : 시공단계

Node : 절점 번호

Page 1, 4 : FSM 구간의 캠버 및 각 시공단계별 처짐량

Page 2 : 1번 교각의 세그먼트에 대한 캠버 및 각 시공단계별 처짐량

Page 3 : 2번 교각의 세그먼트에 대한 캠버 및 각 시공단계별 처짐량

NOTE.png 각 절점별로 최상부의 값은 거푸집 설치시 고려해야 하는 캠버값이며, 하부의 값은 이후의 시공단계에서 해당 절점에 발생하는 처짐량이다. 마우스 우측버튼을 클릭하면 Table의 스타일을 지정할 수 있는 "Style Dialog" Context Menu가 나타난다.
