General Camber 생성 편집

General Camber Control

기능

  • 시공단계해석을 수행한 후 캠버관리를 위한 시공캠버와 제작캠버를 작성하기 위한 기능입니다. General Camber Control에서는 캠버도와 캠버테이블을 작성할 요소 및 시공 진행 방향을 입력합니다.



호출

메인 메뉴에서  [Results] 탭 > [Type : Bridge Specialization] > [Camber] 그룹 > [General Camber] > [General Camber Control]



입력

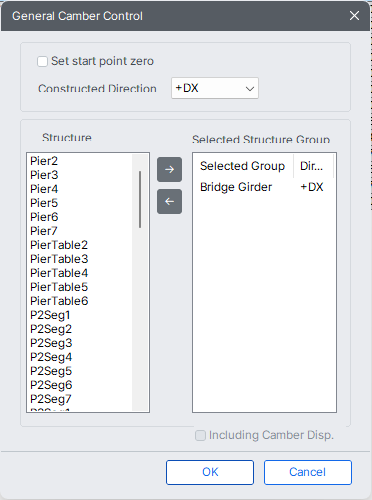

Results-Bridge-Camber reaction-General Reaction-General camber control.png

General Camber Control 대화상자


Set start point zero

시작 위치에서 변위의 초기치를 0으로 초기화할지 여부를 지정합니다.


Constructed Direction

시공단계의 진행방향을 지정합니다.


Structure Group

캠버도를 작성하기 위한 대상(Structure Group)을 선택합니다. 특정 부분에 대해서 캠버도를 작성하기 위해서는 미리 해당 요소를 Group으로 만들어 놓아야 합니다.
