질문
지점침하를 적용하려면 어떻게 하나요?
답변 1
Settlement Load Cases 기능을 통해 지점침하하중을 입력할 수 있습니다.
먼저 [Load] 탭 > [Settlement/Etc.(Type)] 그룹 > [Settlement Group]에서 침하 위치와 침하량을 입력하고

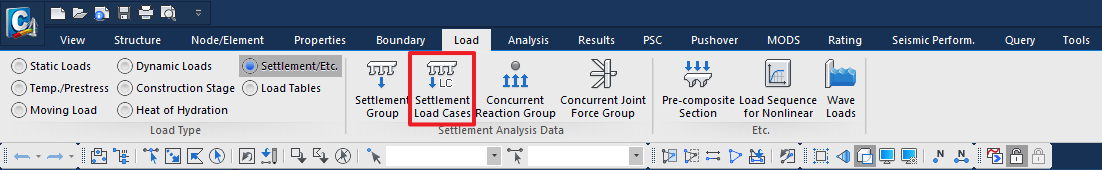

Settlement Load Case 기능을 통해 침하 조건을 설정할 수 있습니다. 기능에 대한 자세한 설명은 CIVIL 온라인 매뉴얼을 참고하시기 바랍니다.

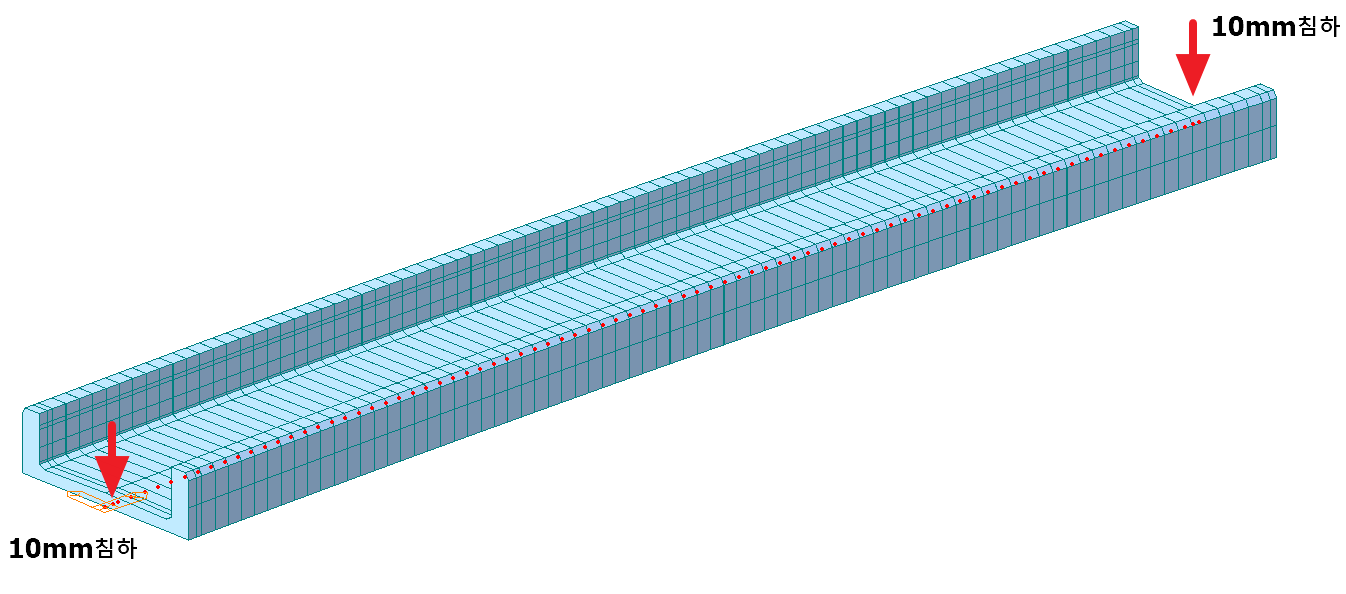

Tip. 아래 사진처럼 시점, 종점 모두에 10mm 지점침하를 적용하고 싶은 경우의 예시를 보겠습니다.

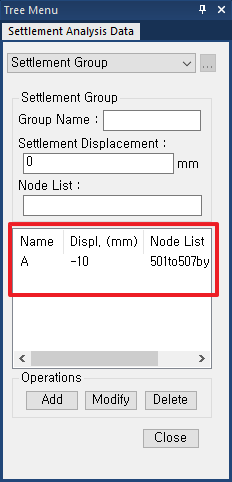

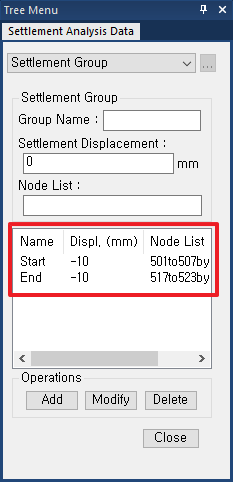

이 경우 시점, 종점 대해 각각 Settlement Group을 정의하면, 해당 위치에 원하는 10mm보다 작은 변위가 생길 것입니다. 이 이유는 Settlement Group이 다를 때, 한쪽에 적용된 지점침하하중의 영향으로 다른 한쪽에 상향변위가 발생하기 때문입니다. 이런 상황에는 10mm의 변위를 발생시키기 위해서 시, 종점의 Node를 하나의 Settlement Group으로 정의해야 합니다.
답변 2
시공단계해석에서는 Specified Displacements of Supports 기능을 통해 지점침하를 구현할 수 있습니다.
위에서 설명한 Settlement Group 기능은 지점침하하중을 고려한 해석을 수행할 수 있지만, 시공단계해석을 위해 필요한 Load Group을 정의할 수 없기 때문에 시공단계해석에서 사용할 수 없습니다.

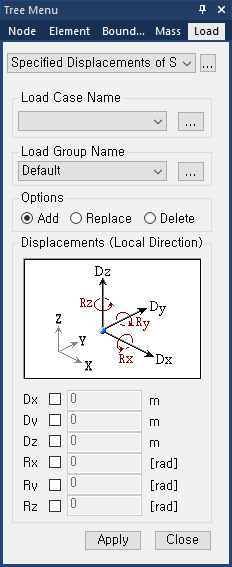

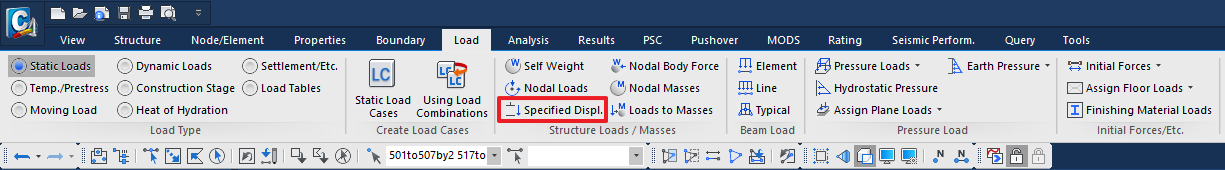

시공단계해석에서 지점침하를 적용은 [Load]탭 > [Static Loads] > [Structure Loads / Masses] > [Specified Displ.] 기능을 사용하시면 됩니다. Specified Displacements of Supports 기능은 임의 절점에 강제변위를 주는 기능으로, Load Group을 설정할 수 있기 때문에 원하는 시공단계에서 Active/Inactive 할 수 있습니다.
Tip. 지점침하를 원상복귀 시키기 위해서, 아니면 다른 이유로 강제변위(Specified Displacements)를 중복으로 적용하는 경우에는 앞 시공단계에서 선행된 강제변위를 Active 상태로 두고, 새로운 강제변위를 재하 하셔야 합니다.
기본적으로 시공단계를 구성하며 한 번 Active한 강제변위는 inActive 하더라도 지점침하가 사라지지 않습니다. 하지만 그 이후에 추가로 강제변위를 적용하는 경우는 다릅니다. 앞 시공단계에서 Active한 강제변위를 inActive하고, 또 다른 강제변위를 Active하면 이전 강제변위가 사라지고, 최초 위치에서부터 새로 Active된 강제변위가 적용됩니다.
