기능
- ILM 공법으로 시공되는 교량의 경우, 시공단계의 진행에 따른 압출과정에서 특정 교각에 의한 지지조건이 반영된 절점의 위치는 계속 변하게 됩니다. Reaction by Position Data는 특정 교각의 위치에서 시공단계의 진행에 따라 발생되는 반력의 변화를 확인하기 위해 각 시공단계에서 반력이 발생되는 절점(교각의 위치)을 지정하는 기능입니다, ILM Wizard 기능을 이용한 경우는 자동생성됩니다.
- 이 기능으로 입력된 반력점 정보는 Results > ILM Reactions > Reaction by Position에 적용됩니다.
호출
메인 메뉴에서 [Results] 탭 > [Type : Bridge Specialization] > [Reaction] 그룹 > [ILM Reaction] > [Reaction by Position Data]
입력

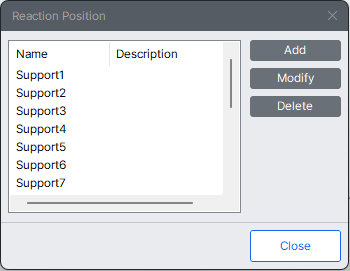

반력점 정보를 처음 입력하거나 추가하려면 Add 버튼을 클릭한 후 다음 사항을 입력합니다. 입력된 반력점 정보를 수정하려면 대상을 지정하여 수정한 후 Modify 버튼을, 삭제하려면 Delete 버튼을 클릭합니다.
Name
반력점 정보의 이름을 입력합니다. 교각이나 교대의 위치를 확인할 수 있는 이름을 부여하면 편리합니다.
ILM Wizard 기능을 사용한 경우 자동으로 부여되는 반력점의 명칭은 다음과 같습니다. 자유도 구속조건인 경우 : Support 1, Support 2, ... 탄성지지조건인 경우 : Spring Support 1, Spring Support 2, ... 이름 뒤에 붙는 일련번호는 전체좌표계 X축좌표 오름차순, Z축좌표 오름차순으로 자동부여된다.
Description
반력점 정보에 대한 간단한 설명을 기록합니다.

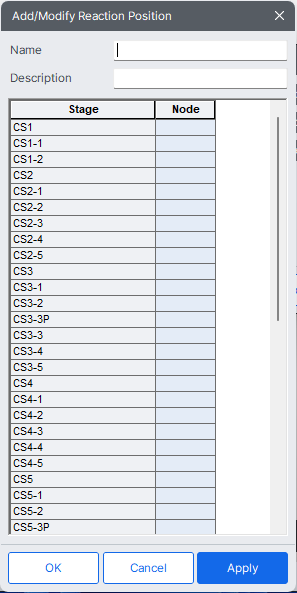

Reaction Position Table
정의하는 교각이나 교대의 위치에 해당되는 각 시공단계별 절점번호를 입력합니다.
Stage : 시공단계의 명칭
Node : 해당 시공단계에서 반력점의 절점번호
