기능

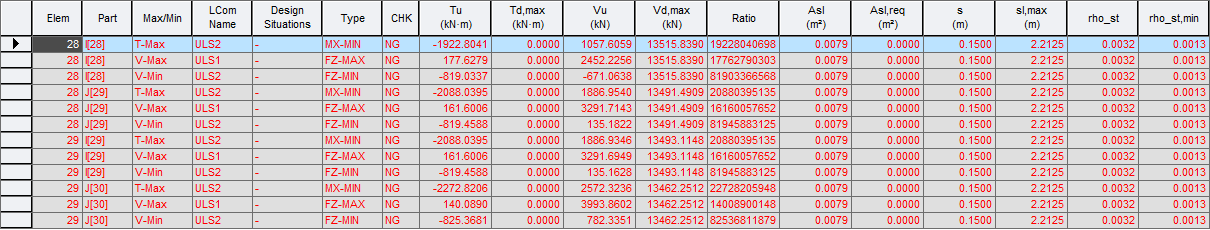

- 비틀림강도검토결과를을 테이블로 출력합니다.
호출
메인 메뉴에서 [PSC] 탭 > [PSC Design Results] 그룹 > [Result Tables] > [극한한계상태시 비틀림강도 검토]
입력
Elem
요소번호
Part
검토 위치(I,J)
Max/Min
최대값 또는 최소값 표시
LCom Name
해당하는 하중조합
Type
부재력 중 최대값/최소값
CHK
검토결과
Tu
하중조합에 의해 가해진 비틀림
Td,max
비틀림강도
Vu
하중조합에 의해 가해진 전단력
Vd,max
전단강도
Ratio
Tu / Td,max + Vu / Vd,max
Asl
비틀림에 저항하기 위한 축방향 철근
s
비틀림에 저항하기 위한 횡방향 철근 간격
sl,max
(도로교한계상태설계법 5.12.2.6(6))
rho_st
Ast / (stㆍbwㆍsinα)
rho_st,min
(도로교한계상태설계법 5.12.2.7(2))
