Tendon Time-dependent Loss Graph

기능

  • 텐던에 작용하는 인장력(유효 프리스트레스힘)을 각 시공단계 및 Step별로 그래프 또는 동영상으로 출력합니다. 프리스트레스의 즉시손실(Instantaneous Loss) 및 시간적 손실(Time-dependent Loss)을 확인할 수 있습니다.



호출

메인 메뉴에서 [Results] 탭 > [Type : Bridge Specialization] > [Graph] 그룹 > [Tendon Loss Graph]



입력

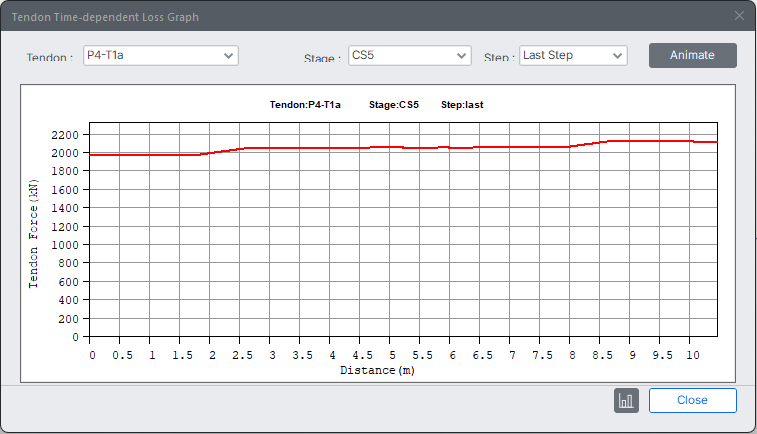

Results-Bridge-Tendon time dependent loss graph.png

Tendon : 유효 프리스트레스를 출력할 텐던 선택

Stage : 시공단계 선택

Step : Step으로 분할된 경우 Step 선택

Animate : 선택한 텐던에 대하여 전 시공단계에 걸친 인장력의 변화를 연속적으로 출력합니다.

NOTE.png 프리스트레스의 즉시손실은 텐던에 도입한 긴장력과 최초 시공단계에서 텐던에 발생한 인장력의 차이가 된다. 단, 최초 시공단계에서는 텐던의 긴장력 이외의 외력은 작용하지 않아야 한다.


Context Menu

출력된 그래프에서 마우스의 우측버튼을 클릭하면 다음과 같은 Context Menu가 호출됩니다.

Results-Bridge-Tendon time dependent loss graph 1.png

Save Graph As Image

그래프를 BMP, JPG 또는 EMF 형식의 그림 파일로 저장합니다.

Save Graph As Text

그래프의 출력내용을 텍스트 형식의 데이터 파일로 저장합니다.

Print Graph

그래프를 프린터로 출력합니다.
