기능

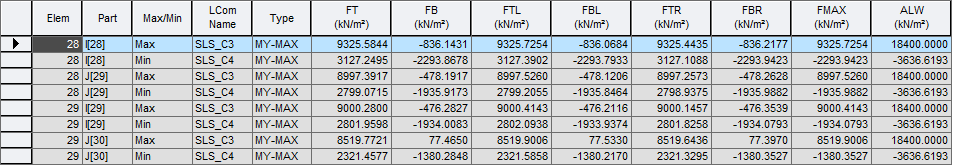

- 합성응력도를 테이블로 출력합니다.
호출
메인 메뉴에서 [PSC] 탭 > [PSC Design Results] 그룹 > [Result Tables] > [사용하중시 합성응력]
입력
Elemt
요소번호
Part
검토 위치(I,J)
Max/Min
최대값 또는 최소값 표시
LCom Name
하중조합 이름
Type
이동하중에 의한 동시부재력 출력시 이동하중에 의한 부재력 상태
FT
단면 상단 응력
FB
단면 하단 응력
FTL
단면 좌측 상단 응력
FBL
단면 좌측 하단 응력
FTR
단면 우측 상단 응력
FBR
단면 우측 하단 응력
FMAX
최대 합성 응력
ALW
허용응력
