기능
- 교량 거더의 각 요소에 발생한 부재력과 응력을 그래프로 출력합니다. 축력과 휨모멘트에 의해 발생된 응력을 조합할 수 있으며, 허용 응력과 비교할 수 있습니다.
호출
메인 메뉴에서 [Results] 탭 > [Type : Bridge Specialization] > [Diagram] 그룹 > [Bridge Girder Diagram]
입력

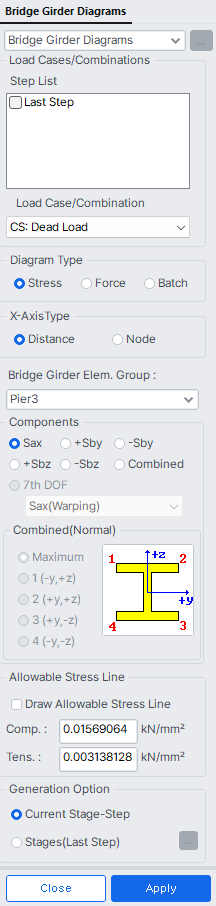

Bridge Girder Diagrams 대화상자
Load Cases/Combinations
결과를 출력하려는 하중조건이나 하중조합조건을 선택합니다.
교량구조물의 시공단계별 해석을 수행한 경우 다음과 같은 하중조건이 자동생성되어 해석결과가 별도로 저장됩니다. "Combinations"에서 자동생성된 하중조건들을 조합하여 하중조합조건을 생성하면 각 시공단계 및 시공단계의 Min/Max에 대하여 자동생성된 하중조건 및 추가 입력한 하중조합조건에 대한 결과를 확인할 수 있습니다.
Dead Load : 자중(Self Weight)을 포함한 고정하중에 대한 해석결과
Erection Load : 시공단계해석을 정의할 경우(Construction Stage Analysis Control Data) 고정하중에서 제외시킨 하중에 대한 해석결과
Tendon Primary : 텐던의 긴장력에 의해 발생되는 해석결과
Tendon Secondary : 텐던의 긴장력과 교량구조물의 부정정 조건에 의해 발생되는 해석결과(2차 응력)
C&S Primary : 크리프, 건조수축에 의해 발생되는 해석결과
C&S Secondary : 크리프, 건조수축과 교량구조물의 부정정 조건에 의해 발생되는 해석결과(2차 응력)
Summation : 위의 조건을 모두 합한 해석결과
Final Stage에서는 자동생성된 하중조건에 대한 해석결과는 확인할 수 없으며, 추가 입력한 하중조합조건에 대한 해석결과의 확인이 가능합니다.
Step List
시공단계별 해석이나 기하비선형 해석을 수행한 경우 해석결과 확인을 원하는 스텝을 선택합니다. 여러개의 스텝을 복수로 선택하여 한개의 그래프로 출력할 수 있습니다.
Load Case/Combination
하중조건이나 하중조합조건을 선택합니다.
Diagram Type
그래프로 출력할 해석결과를 지정합니다. 수직응력(Normal Stress)과 부재력(Force), 일괄(Batch) 중 택일합니다.
X-Axis Type
그래프의 X축 표현방식을 선택합니다.
Distance : 시점으로부터의 거리를 적용
Node : 절점순서를 적용 (non-scale)
Bridge Girder Elem. Group
출력을 원하는 거더가 할당된 요소그룹을 선택합니다
Bridge Wizard를 이용하여 모델링한 경우 주거더는 "Bridge Girder"라는 이름의 요소그룹으로 자동지정된다.
Components to combine
원하는 그래프로 출력하려는 응력성분 또는 부재력 성분을 선택합니다. 응력성분을 복수선택한 경우 항목별 응력이 조합되어 발생하는 최대 수직응력을 출력합니다.
Sax : 축방향 응력
+Sby : 요소좌표계 z축에 대한 휨모멘트에 의해 요소좌표계 y축의 양(+)의 방향 단면에 발생된 휨응력
-Sby : 요소좌표계 z축에 대한 휨모멘트에 의해 요소좌표계 y축의 음(-)의 방향 단면에 발생된 휨응력
+Sbz : 요소좌표계 y축에 대한 휨모멘트에 의해 요소좌표계 z축의 양(+)의 방향 단면에 발생된 휨응력
-Sbz : 요소좌표계 y축에 대한 휨모멘트에 의해 요소좌표계 z축의 음(-)의 방향 단면에 발생된 휨응력
Combined(Axial+Moment) : 1, 2, 3, 4번 위치의 조합응력
Fx : 요소좌표계 x축방향 축력
Fy : 요소좌표계 y축방향 전단력
Fz : 요소좌표계 z축방향 전단력
Mx : 요소좌표계 x축에 대한 비틀림 모멘트
My : 요소좌표계 y축에 대한 휨모멘트
Mz : 요소좌표계 z축에 대한 휨모멘트

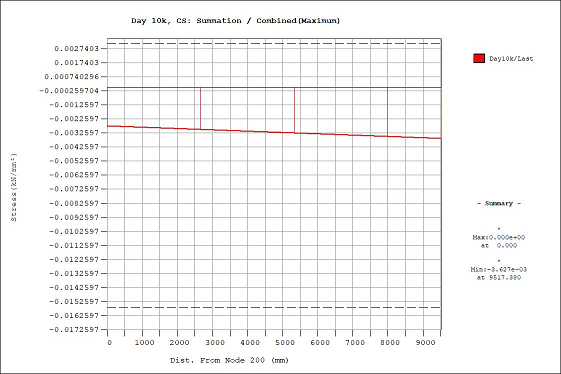

Allowable Stress Line
Diagram Type에서 'Stress'를 선택한 경우 허용응력선의 표시여부를 지정합니다.
Draw Allowable Stress Line : 허용 응력선의 출력 여부 지정
Comp. : 허용 압축응력
Tens. : 허용 인장응력
Generation Option
Current Stage-Step : 현재 시공단계 또는 스텝에 대한 결과를 그래프로 출력

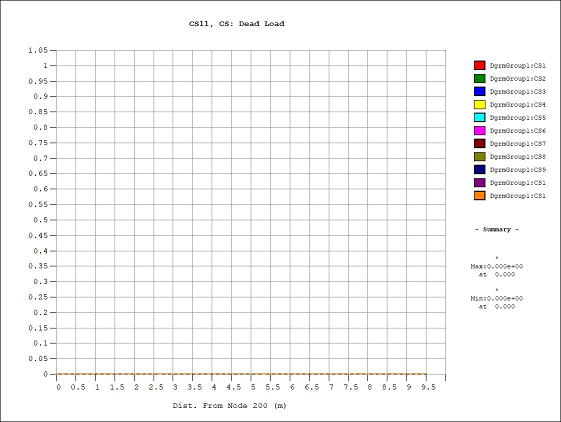

Stages (Last Step) : 여러개의 시공단계에 대한 그래프를 일괄 출력

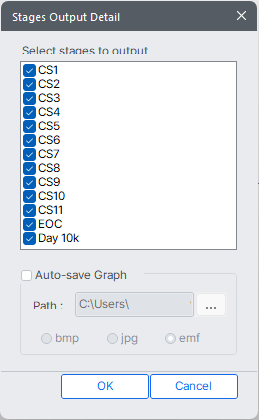

: 출력할 시공단계를 지정하는 Stage Output Detail 대화상자를 호출합니다.
Select stages to output
Diagram을 작성할 시공단계에 check합니다. Diagram은 각 시공단계의 Last Step을 적용하여 작성합니다.
Auto-save graph
각 diagram을 그림파일로 자동저장하기 위해 경로와 파일명 및 그림파일의 형식을 지정합니다.

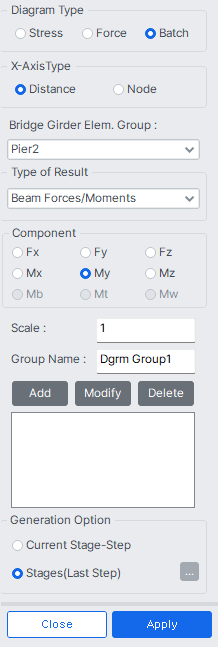

Batch 선택 시 원하는 단면위치의 부재력/응력 그래프를 동시에 여러개 확인 가능
Scale : 출력할 그래프의 Scale 입력
Group Name : 출력할 그래프의 이름 입력
Context Menu
Bridge Girder Stress Diagram 화면에서 마우스의 우측 버튼을 클릭하면 다음과 같은 Context Menu가 호출됩니다.
Change Title & Label
그래프의 제목과 x, y축의 부제목을 변경합니다.
Draw Color Graph
그래프 출력 성분과 Legend에 별도의 색상을 부여하여 화면에 출력합니다.
Draw Gray Graph
그래프를 흑색으로 출력하고 성분별 구분을 위해 주석을 사용합니다.
Zoom Out
그래프에서 확대를 원하는 부분을 마우스로 드래그하여 Zoom 기능을 수행할 수 있습니다. Zoom Out은 Zoom 이전의 상태로 복귀하는 기능입니다.
Zoom Out All
최초에 그래프가 출력된 상태, 즉 모든 영역이 표현된 상태로 복귀합니다.
Save Graph As Image
그래프를 BMP, JPG 또는 EMF 형식의 그림 파일로 저장합니다.
Save Graph As Text
그래프의 출력내용을 텍스트 형식의 데이터 파일로 저장합니다.
