기능
- PS강재의 최대 응력을 테이블로 출력합니다.
호출
메인 메뉴에서 [PSC] 탭 > [PSC Design Results] 그룹 > [Result Tables] > [계수하중시 비틀림강도에 대한 검토]

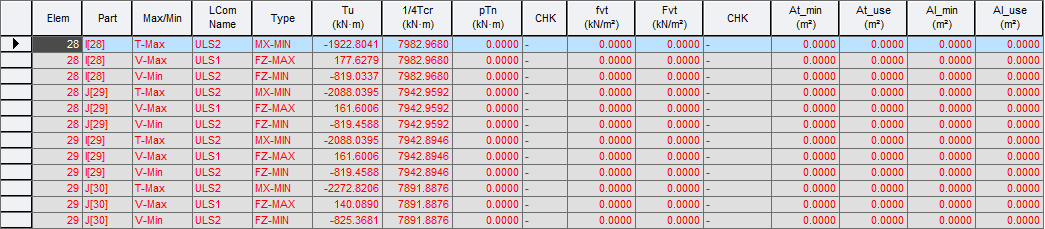

입력
Elem
요소번호
Part
검토위치(I,J)
Max/Min
최대,최소값
LCom Name
최대, 최소값에 해당하는 하중조합
Type
이동하중이 포함된 하중조합에서 최대, 최소 부재력 성분을 출력
Tu
계수하중에 의한 비틀림
Vci
콘크리트가 부담하는 휨전단강도
1/4 Tcr
비틀림 균열모멘트의 1/4배
ρTn
PSC단면의 공칭 전단력
CHK
전단력에 대한 강도평가
fvt
2005 도로교 설계기준 식4.4.44 or 4.4.45의 좌항
Fvt
2005 도로교 설계기준 식4.4.44 or 4.4.45의 우항
CHK
fvt와 Fvt의 관계 검토 결과
At_min
최소 비틀림모멘트에 대한 복부1개당의 횡방향 필요 철근량
At_use
사용 복부1개당 횡방향 철근량
Al_min
최소 종방향 비츨림 철근량
Al_use
사용 종방향 비틀림 철근량
