기능
- 비선형 요소를 사용한 경우 구조물의 설계를 위해서는 한 개의 하중조합조건을 하나의 하중조건(Load Case)으로 지정하여야 합니다. 본 기능을 이용하면 'Create Load Cases Using Load Combinations' 기능을 이용하여 생성한 하중조건에 포함된 여러가지 하중조합 구성을 확인할 수 있습니다.

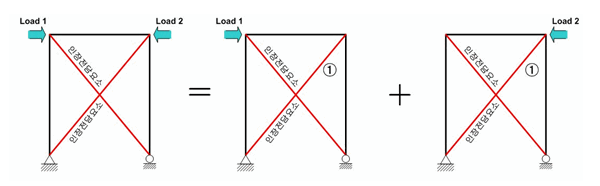

예시
1) 작용하중에 의한 인장전담요소의 부재력
A. Load 1에 의한 인장전담요소의 부재력 ≠0
B. Load 2에 의한 인장전담요소의 부재력 = 0
2) 하중조합
선형하중조합에 의한 부재력 = A + B ≠0
비선형하중조합에 의한 부재력 = 0 (하중이 동시 작용하기 때문에 실제구조물에는 부재력이 발생하지 않는다.)
비선형 요소를 사용한 경우 구조물의 설계를 위해서는 한 개의 하중조합조건을 하나의 하중조건(Load Case)으로 지정하여야 합니다.
호출
메인 메뉴에서 [MODS] 탭 > [Design] 그룹 > [Common Para.] > [Load Contribution for Nonlinear Load Case]
입력
모델링 영역에서 부재를 먼저 선택한 후 다음 내용을 입력합니다.

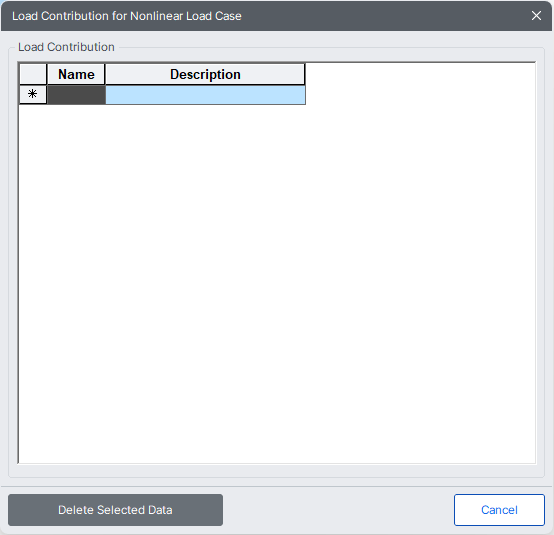

Load Contirbution for Nonlinear Load Case 대화창
Name
Create Load Cases Using Load Combinations에서 적용한 하중조건의 이름을 확인합니다.
Description
간단한 설명문을 입력합니다.
Delete Selected Data
선택된 단위하중조건을 삭제합니다.
