Analysis Result Tables 생성 편집

Beam Stress (PSC)

기능

  • PSC 단면 보요소의 응력을 Spread Sheet 형식의 테이블로 확인합니다.
  • CIVIL 의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며 자세한 사용법은 Table Tool의 사용법을 참조하기 바랍니다.



호출

메인 메뉴에서 [Results] 탭 > [Type : Analysis result] > [Table] 그룹 > [Result Tables] > [Beam] > [Stress(PSC)]



입력

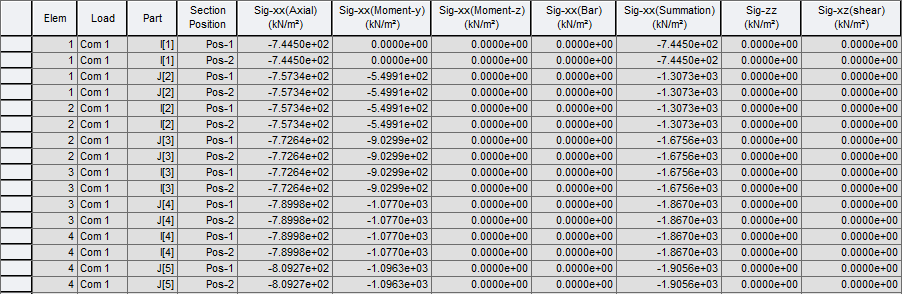

Results-tables-beam-stress PSC.png

Beam Stress(PSC) 결과 테이블


Beam Stress(PSC) 탭 : Result>Stress>Beam Stresses(PSC)와 같은 결과를 테이블로 출력합니다.

이동하중, 지점침하, 시간이력, Envelope 하중조합 등과 같이 Max/Min형태로 출력되는 하중조건/하중조합에 대해서 동시성을 고려하지 않고 각 성분별로 최대값/최소값을 출력합니다.

Principal Stress : 이동하중, 지점침하, 시간이력, Envelope 하중조합 등과 같이 Max/Min형태로 출력되는 하중케이스/하중조합에 대해서 최대 주응력(Sig-Ps Max)이 최대가 되는 때 동시에 발생하는 모든 성분의 응력을 Max에, 최소 주응력(Sig-Ps Min)이 최소가 되는 때 동시에 발생하는 모든 성분의 응력을 Min에 출력합니다.

Normal Stress : 이동하중, 지점침하, 시간이력, Envelope 하중조합 등과 같이 Max/Min형태로 출력되는 하중케이스/하중조합에 대해서, 요소좌표계 x축 방향의 응력(Summation)이 최대가 되는 때 동시에 발생하는 모든 성분의 응력을 Max에, 요소좌표계 x축 방향의 응력(Summation)이 최소가 될 때 동시에 발생하는 모든 성분의 응력을 Min에 출력합니다.

Elem : 요소번호

Load : 하중이름

Stage : 응력을 출력할 시공단계

Step : 응력을 출력할 시공단계의 스텝

Part : 요소내력의 출력위치

Section Position : 사인장응력 출력위치(6개)

Sig-xx (Axial) : 축력(Fx)에 의한 요소좌표계 x축 방향 응력

Sig-xx (Moment-y) : 요소좌표계 y축에 대한 모멘트(My)에 의한 요소좌표계 x축 방향 응력

Sig-xx (Moment-z) : 요소좌표계 z축에 대한 모멘트(Mz)에 의한 요소좌표계 x축 방향 응력

Sig-xx (Bar) : 전단강봉에 의한 요소좌표계 x축 방향의 응력

Sig-xx (Summation) : 요소좌표계 x축 방향 응력의 합, 요소좌표계 x축 방향 응력과 전단 강봉에 의한 x축 방향 응력의 합Sig-zz : 요소좌표계 z축 방향 응력

Sig-xz(shear) : 전단력과 전단강봉에 의한 전단응력의 합

Sig-xz(torsion) : 비틀림에 의한 전단응력

Sig-xz(bar) : 전단강봉에 의한 전단응력

NOTE.png 전단응력계산시 전단두께는 PSC Section에 입력한 전단검토위치의 전단두께를 사용한다. 사용자가 두께를 입력하지 않은 경우는 두께를 자동계산한다.

Sig-Is(shear) : 비틀림에 의한 전단응력을 제외한 사인장응력

Sig-Is(shear+torsion) : 비틀림과 전단력에 의한 전단응력을 모두 고려한 사인장응력

Sig-Ps1 : 최대주응력

Sig-Ps2 : 최소주응력

NOTE.png 각 응력성분의 자세한 계산방법은 Results > Stress > Beam Stresses(PSC)에서 설명되어 있습니다.
