Analysis Result Tables 생성 편집

Plate Force & Stress Result Table

기능

  • 해석결과 발생한 판요소의 내력과 응력을 Spread Sheet 형식의 테이블로 확인합니다.
  • CIVIL 의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며 자세한 사용법은 Table Tool의 사용법을 참조하기 바랍니다.



호출

메인 메뉴에서 [Results] 탭 > [Type : Analysis result] > [Table] 그룹 > [Result Tables] > [Plate] > [Force & Stress]



입력

Plate > Force & Stress Table 기능을 실행하면 Records Activation Dialog가 호출되고 여기에서 출력대상 절점과 요소, 하중조건, 시공단계 등을 선택한 후 OK 버튼을 클릭합니다. Cancel 을 클릭하면 모든 대상에 대하여 테이블을 출력하며, 경우에 따라서는 상당한 시간이 소요될 수 있습니다.

NOTE.png Records Activation Dialog의 사용법은 "Table Tool의 사용방법"에서 결과 Table 참조

Table Tool의 사용방법을 참조하여 다음 데이터를 확인합니다.

1. Plate Force (Local)

1. Plate Force (Local)

Results-tables-Plate-Plate force stress1.png

Elem : 요소번호

Load : 단위하중조건

Stage : 시공단계

Step : 단계

Node : 절점번호

Fx : 요소좌표계 x축 방향의 요소내력

Fy : 요소좌표계 y축 방향의 요소내력

Fz : 요소좌표계 z축 방향의 요소내력

Mx : 요소좌표계 x축에 대한 휨모멘트

My : 요소좌표계 y축에 대한 휨모멘트

Mz : 요소좌표계 z축에 대한 휨모멘트

2. Plate Force (Global)

2. Plate Force

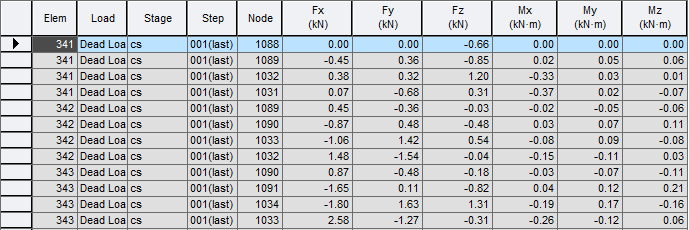

Results-tables-Plate-Plate force stress-force G.png

Elem : 요소번호

Load : 단위하중조건

Stage : 시공단계

Step : 단계

Node : 절점번호

FX : 전체좌표계 X축 방향의 요소내력

FY : 전체좌표계 Y축 방향의 요소내력

FZ : 전체좌표계 Z축 방향의 요소내력

MX : 전체좌표계 X축에 대한 휨모멘트

MY : 전체좌표계 Y축에 대한 휨모멘트

MZ : 전체좌표계 Z축에 대한 휨모멘트

NOTE.png 이동하중 해석을 하는 경우에는 요소의 단위길이당 부재력만 필요하므로, 절점력을 출력하는 Plate Force(Local, Global) Table의 결과는 '0'으로 출력된다.

3. Plate Force (Unit Length)

3. Plate Force (Unit Length)

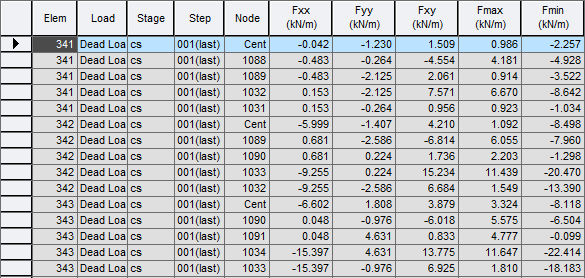

Results-tables-Plate-Plate force stress-force UL-Local.png

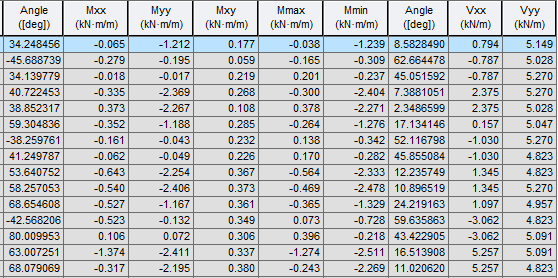

Results-tables-Plate-Plate force stress-force UL-Local 1.png

Elem : 요소번호

Load : 단위하중조건

Stage : 시공단계

Step : 단계

Node : 절점번호

Fxx : 요소좌표계 x축 방향의 단위폭당 축력

Fyy : 요소좌표계 y축 방향의 단위폭당 축력

Fxy : 요소좌표계 x축에 수직한 평면 위에서 z방향으로 작용하는 전단응력

Fmax : 단위폭당 최대 주축력

Fmin : 단위폭당 최소 주축력

Angle : 요소좌표계 x축과 최대축력 주축이 이루는 각도

Mxx : 요소좌표계 x축 방향에 대한 단위폭당 휨모멘트

Myy : 요소좌표계 y축 방향에 대한 단위폭당 휨모멘트

Mxy : 요소좌표계 x-y축 방향에 대한 단위폭당 비틀림모멘트

Mmax : 단위폭당 최대 주휨모멘트

Mmin : 단위폭당 최소 주휨모멘트

Angle : 요소좌표계 x축과 최대휨모멘트 주축과의 각도

Vxx : 요소좌표계 y-z면의 단위폭당 두께방향 전단력

Vyy : 요소좌표계 x-z면의 단위폭당 두께방향 전단력

4. Plate Stress (Local)

4. Plate Stress (Local)

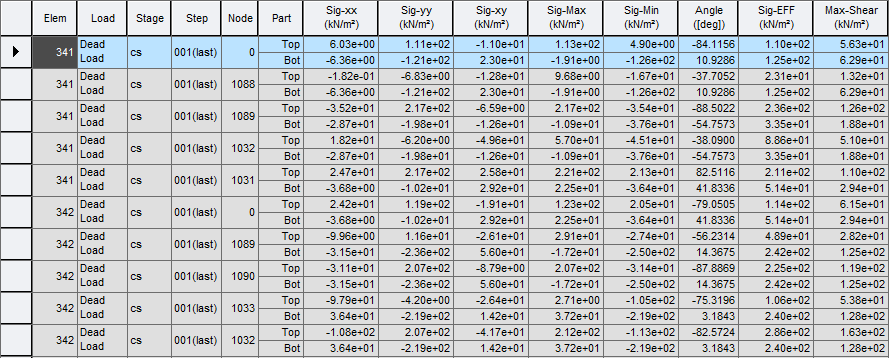

Results-tables-Plate-Plate force stress-Stress L.png

Elem : 요소번호

Load : 단위하중조건

Node : 절점번호

Stage : 시공단계

Step : 단계

Part : 판요소의 요소좌표계 z축 방향의 상단면(Top.) 또는 하단면(Bot.)

Sig-xx : 요소좌표계 x축방향의 축응력

Sig-yy : 요소좌표계 y축방향의 축응력

Sig-xy : 요소좌표계 x축에 수직한 평면 위에서 z방향으로 작용하는 전단응력

Sig-Max : 최대 주응력

Sig-Min : 최소 주응력

Angle : 요소좌표계 x축과 최대주응력 벡터와의 각도, Envelop Type의 하중조합에서는 동시발생응력을 계산할 수 없으므로 출력하지 않습니다.

Sig-EFF : 유효응력(von-Mises Stress)

NOTE.png 하중조합 Type에 따른 주응력 및 유효응력, 최대전단응력 계산방법은 Combinations의 내용을 참조한다.

5. Plate Stress (Global)

5. Plate Stress (Global)

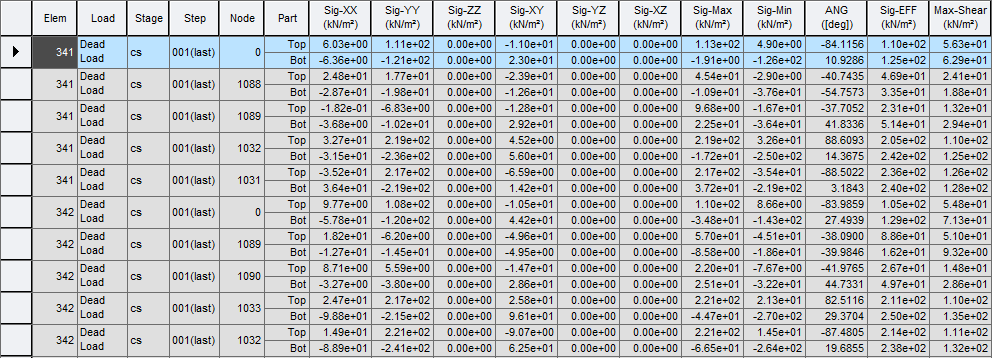

Results-tables-Plate-Plate force stress-Stress G.png

Elem : 요소번호

Load : 단위하중조건

Stage : 시공단계

Step : 단계

Node : 절점번호

Part : 판요소의 요소좌표계 Z축 방향의 상단면(Top.) 또는 하단면(Bot.)

Sig-XX : 전체좌표계 X축방향의 축응력

Sig-YY : 전체좌표계 Y축방향의 축응력

Sig-ZZ : 전체좌표계 Z축방향의 축응력

Sig-XY : 전체좌표계 X축에 수직한 평면 위에서 Y방향으로 작용하는 전단응력

Sig-YZ : 전체좌표계 Y축에 수직한 평면 위에서 Z방향으로 작용하는 전단응력

Sig-XZ : 전체좌표계 X축에 수직한 평면 위에서 Z방향으로 작용하는 전단응력

Sig-Max : 최대 주응력

Sig-Min : 최소 주응력

ANG : 전체좌표계 X축과 최대주응력 벡터와의 각도, Envelop Type의 하중조합에서는 동시발생응력을 계산할 수 없으므로 출력하지 않습니다.

Sig-EFF : 유효응력(von-Mises Stress)

NOTE.png 해석결과 Table에서 Stage와 Step 열은 교량의 시공단계 해석이나 수화열의 시공단계 해석시 출력됩니다. Step 열은 기하비선형 해석시에도 출력된다.
하중조합 Type에 따른 주응력 및 유효응력, 최대전단응력 계산방법은 Combinations의 내용을 참조한다.
