Plane Stress Force & Stress Result Table

기능

  • 해석결과 발생한 평면응력요소의 내력과 응력을 Spread Sheet 형식의 테이블로 확인합니다.
  • CIVIL 의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며 자세한 사용법은 Table Tool의 사용법을 참조하기 바랍니다.



호출

메인 메뉴에서  [Results] 탭 > [Type : Analysis result] > [Table] 그룹 > [Result Tables] > [Plane Stress] > [Force & Stress]



입력

Plane Stress > Force & Stress Table 기능을 실행하면 Records Activation Dialog가 호출되고 여기에서 출력대상 절점과 요소, 하중조건, 시공단계 등을 선택한 후 OK 버튼을 클릭합니다. Cancel 을 클릭하면 모든 대상에 대하여 테이블을 출력하며, 경우에 따라서는 상당한 시간이 소요될 수 있습니다.

NOTE.png Records Activation Dialog의 사용법은 "Table Tool의 사용방법"에서 결과 Table 참조

Table Tool의 사용방법을 참조하여 다음 데이터를 확인합니다.

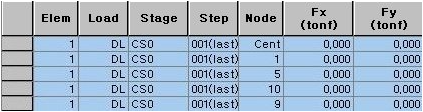

1. Plane Force(Local/Global)

Elem : 요소번호

Load : 단위하중조건

Stage : 시공단계

Step : 단계

Node : 절점번호

Fx : 요소좌표계 x축 방향의 축력

Fy : 요소좌표계 y축 방향의 축력

Fz : 요소좌표계 z축 방향의 축력

FX : 전체좌표계 X축방향의 요소내력

FY : 전체좌표계 Y축방향의 요소내력

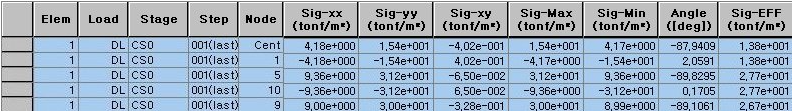

2. Plane Stress(Local)

Elem : 요소번호

Load : 단위하중조건

Stage : 시공단계

Step : 단계

Node : 절점번호

Sig-xx : 요소좌표계 x축 방향의 축응력

Sig-yy : 요소좌표계 y축 방향의 축응력

Sig-xy : 요소좌표계 x축에 수직한 평면 위에서 z방향으로 작용하는 전단응력

Sig-Max : 최대주응력

Sig-Min : 최소주응력

Angle : 요소좌표계 x축과 최대주응력 벡터와의 각도, Envelop Type의 하중조합에서는 동시발생응력을 계산할 수 없으므로 출력하지 않습니다.

Sig-EFF : 유효응력(von-Mises Stress)

NOTE.png 하중조합 Type에 따른 주응력 및 유효응력, 최대전단응력 계산방법은 Combinations의 내용을 참조한다.



3. Plane Stress(Global)

Elem : 요소번호

Load : 단위하중조건

Stage : 시공단계

Step : 단계

Node : 절점번호

Part : 판요소의 요소좌표계 Z축 방향의 상단면(Top.) 또는 하단면(Bot.)

Sig-XX : 전체좌표계 X축 방향의 축응력

Sig-YY : 전체좌표계 Y축 방향의 축응력

Sig-ZZ : 전체좌표계 Z축 방향의 축응력

Sig-XY : 전체좌표계 X축에 수직한 평면 위에서 Y방향으로 작용하는 전단응력

Sig-YZ : 전체좌표계 Y축에 수직한 평면 위에서 Z방향으로 작용하는 전단응력

Sig-XZ : 전체좌표계 X축에 수직한 평면 위에서 Z방향으로 작용하는 전단응력

Sig-Max : 최대 주응력

Sig-Min : 최소 주응력

Angle : 전체좌표계 X축과 최대주응력 벡터와의 각도, Envelop Type의 하중조합에서는 동시발생응력을 계산할 수 없으므로 출력하지 않습니다.

Sig-EFF : 유효응력(von-Mises Stress)

NOTE.png 해석결과 Table에서 Stage와 Step 열은 교량의 시공단계 해석이나 수화열의 시공단계 해석시 출력된다. Step 열은 기하비선형 해석시에도 출력된다.
하중조합 Type에 따른 주응력 및 유효응력, 최대전단응력 계산방법은 Combinations의 내용을 참조한다.
