Analysis Result Tables 생성 편집

Elastic Link Result Table

기능

  • 해석결과 발생한 판요소의 내력과 응력을 Spread Sheet 형식의 테이블로 확인합니다.
  • CIVIL 의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며 자세한 사용법은 Table Tool의 사용법을 참조하기 바랍니다.



호출

메인 메뉴에서 [Results] 탭 > [Type : Analysis result] > [Table] 그룹 > [Results Tables] > [Eleastic Link]



입력

Elastic Link Table 기능을 실행하면 Records Activation Dialog가 호출되고 여기에서 출력대상 절점과 요소, 하중조건, 시공단계 등을 선택한 후 OK 버튼을 클릭합니다. Cancel 을 클릭하면 모든 대상에 대하여 테이블을 출력하며, 경우에 따라서는 상당한 시간이 소요될 수 있습니다.

NOTE.png Records Activation Dialog의 사용법은 "Table Tool의 사용방법"에서 결과 Table 참조

Table Tool의 사용방법을 참조하여 다음 데이터를 확인합니다.

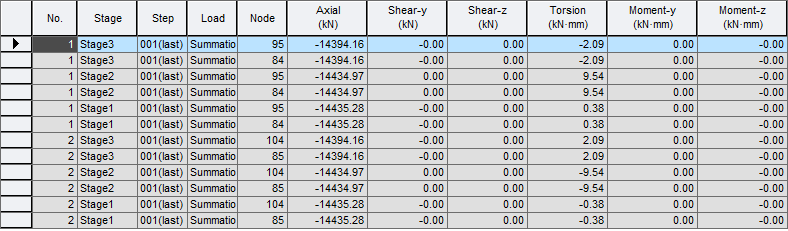

Results-tables-elastic link.png

No. : 탄성연결요소의 번호

Stage : 시공단계

Step : 스텝

Node-i : 탄성연결요소의 시작절점 번호

Node-j : 탄성연결요소의 끝절점 번호

Load : 단위하중조건

Axial : 축력

Shear - y : 요소좌표계 y축 방향 전단력

Shear - z : 요소좌표계 z축 방향 전단력

Torsion : 요소좌표계 x축에 대한 비틀림모멘트

Moment - y : 요소좌표계 y축에 대한 휨모멘트

Moment - z : 요소좌표계 z축에 대한 휨모멘트
