Analysis Result Tables 생성 편집

Vibration Mode Shape Result Table

기능

  • 모델의 자유진동 해석결과(고유진동주기, 진동모드별 참여질량 등)를 정리하고, 고유진동벡터를 Spread Sheet 형식의 테이블로 확인합니다.
  • Mode Shape의 최대변위를 1로 하여 normalized한 고유 모드형상을 확인할 수 있습니다.
  • CIVIL 의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며 자세한 사용법은 Table Tool의 사용법을 참조하기 바랍니다.



호출

메인 메뉴에서  [Results] tab > [Type : Analysis result] > [Table] group > [Results Tables] > [Vibration Mode Shape]



입력

Vibration Mode Shape Table 기능을 실행하면 Records Activation Dialog가 호출되고 여기에서 출력대상 절점과 요소, 하중조건, 고유진동모드 등을 선택한 후 OK 버튼을 클릭합니다. Cancel 을 클릭하면 모든 대상에 대하여 테이블을 출력하며, 경우에 따라서는 상당한 시간이 소요될 수 있습니다.

NOTE.png Records Activation Dialog의 사용법은 "Table Tool의 사용방법"에서 결과 Table 참조

Table Tool의 사용방법을 참조하여 다음 데이터를 확인합니다.

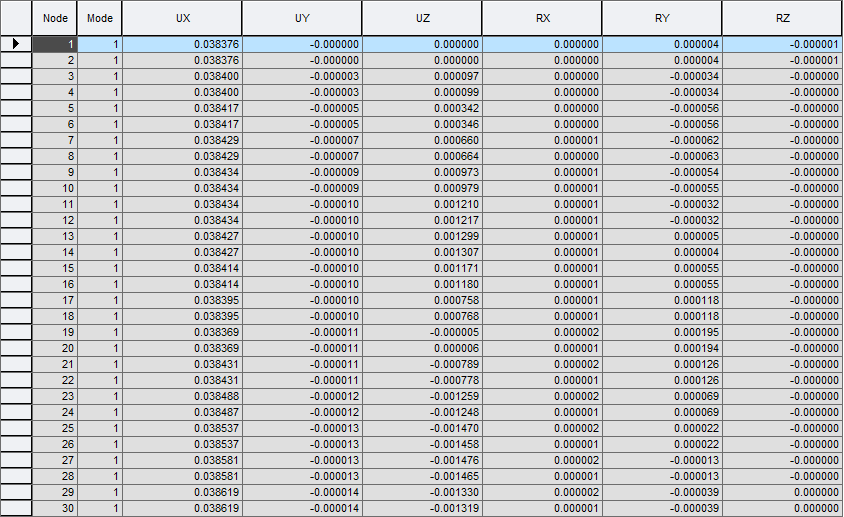

Results-tables-vibration mode shpae.png

구조물의 고유치해석 결과 테이블(Eigen Vector)

Results-tables-vibration mode shpae-eigen vector.png

구조물의 고유치해석 결과 테이블(Participation Vector)


그림과 같은 고유치해석결과 요약 Table에서 고유진동주기와 진동모드별 참여질량을 확인합니다.

Context Menu에서 'Active by Eigenmode...' 를 다시 선택하고 원하는 모드를 지정하여 고유진동벡터를 확인할 수 있습니다.

Modal Participation Masses : 모드별 질량참여율 및 참여질량

Modal Participation Factor : 모드 참여계수

Modal Direction Factor : 모드별 유효질량비(각 모드에 대한 참여율을 100%로 하였을 때 자유도별 참여율)

Context Menu에서 'Active by Eigen mode...' 를 다시 선택하고 원하는 모드를 지정하여 Eigenvector 및 Participation Vector를 확인할 수 있습니다.

Eigenvector : 자유도별 모드형상 백터

Participation Vector : 자유도별 모드형상 백터 × Modal Participation Factor(모드 참여계수)

Context Menu에서 ' Normalize by Max. Displ.' 를 선택하고 원하는 모드를 지정하여 최대값을 1로 하여 정규화된 모드형상을 확인할 수 있습니다

Results-tables-vibration mode shpae-1.png

Normalize by Max. Displ. : Mode Shape의 최대변위를 1로 하여 정규화된 모드를 출력합니다.

NOTE.png 해석시 적용된 단위계에 따라 정규화하여 Mode Shape을 출력하도록 변경되었다.
Lumped 와 Consistent Mass 모두 적용가능합니다.
