Analysis Result Tables 생성 편집

Buckling Mode Shape Result Table

기능

  • 모델의 좌굴해석결과(임계좌굴계수 등)를 정리하고, 좌굴벡터를 Spread Sheet 형식의 테이블로 확인합니다.
  • CIVIL 의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며 자세한 사용법은 Table Tool의 사용법을 참조하기 바랍니다.



호출

메인 메뉴에서  [Results] 탭 > [Type : Analysis result] > [Table] 그룹 > [Results Tables] > [Buckling Mode Shape]



입력

Buckling Mode Shape Table기능을 실행하면 Records Activation Dialog가 호출되고 여기에서 출력대상 절점과 요소, 하중조건, 고유진동모드 등을 선택한 후 OK 버튼을 클릭합니다. Cancel 을 클릭하면 모든 대상에 대하여 테이블을 출력하며, 경우에 따라서는 상당한 시간이 소요될 수 있습니다.

NOTE.png Records Activation Dialog의 사용법은 "Table Tool의 사용방법"에서 결과 Table 참조

Table Tool의 사용방법을 참조하여 다음 데이터를 확인합니다.

Results-tables-buckling mode shpae.png

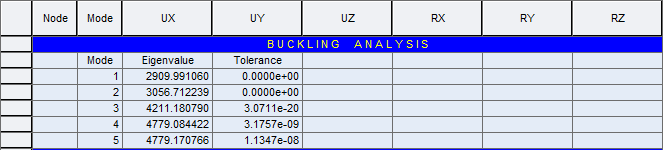

구조물의 좌굴해석 결과 테이블

그림과 같은 좌굴해석결과 요약 테이블에서 임계좌굴계수를 확인합니다.

Context Menu에서 'Active by Buckling Mode...'를 다시 선택하고 원하는 모드를 지정하여 좌굴벡터를 확인할 수 있습니다.
