Analysis Result Tables 생성 편집

Effective Span Length Result Table

기능

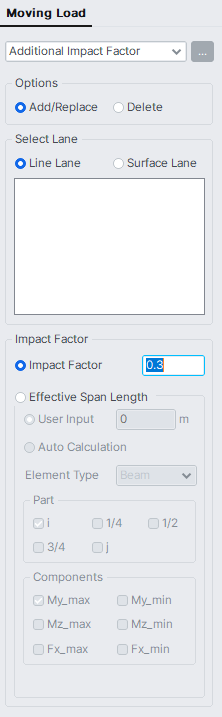

  • Additional Impact Factor 에서 자동계산 기능을 이용하여 계산된 등가지간장과 충격계수를 출력합니다.



CIVIL 의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며 자세한 사용법은 Table Tool의 사용법을 참조하기 바랍니다.



호출

메인 메뉴에서  [Results] 탭 > [Type : Analysis result] > [Table] 그룹 > [Results Tables] > [Effective Span Length]



입력

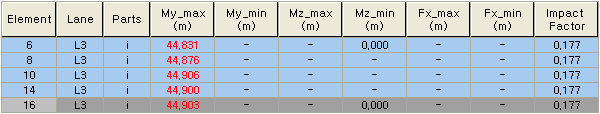

등가지간장과 충격계수 (Beam)

Element : 충격계수를 입력할 요소번호

Lane : 영향선 작성시에 단위하중이 재하될 차선

Parts : 요소내력의 출력위치

My_max ~ Fx_min : 각 부재력 성분에 대해 영향선을 작성하여 최대 단면력이 발생하도록 하는 분포하중의 재하길이. 여러 부재력성분을 선택했을 때에는 가장 불리한 조건으로 충격계수를 계산하고, 충격계수 계산에 사용된 길이는 빨강색으로 표시.

Impact Factor : 계산된 등가지간장을 이용한 구한 충격계수
