Inelastic Hinge Result Tables 생성 편집

Event Time Result Table

기능

  • 비탄성힌지가 정의된 부재에서 항복이 발생하는 시간을 테이블로 출력합니다.
  • CIVIL 의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며 자세한 사용법은 Table Tool의 사용법을 참조하기 바랍니다.



호출

메인 메뉴에서 [Results] 탭 > [Type : Time History Analysis] > [Table] 그룹 > [Result Tables] > [Inelastic Hinge] > [Event Time]



입력

Event Time 기능을 실행하면 Records Activation Dialog가 호출되고 여기에서 출력대상 절점과 요소, 하중조건, 고유진동모드 등을 선택한 후 OK 버튼을 클릭합니다. Cancel 을 클릭하면 모든 대상에 대하여 테이블을 출력하며, 경우에 따라서는 상당한 시간이 소요될 수 있습니다.

NOTE.png Records Activation Dialog의 사용법은 "Table Tool의 사용방법"에서 결과 Table 참조

Table Tool의 사용방법을 참조하여 다음 데이터를 확인합니다.

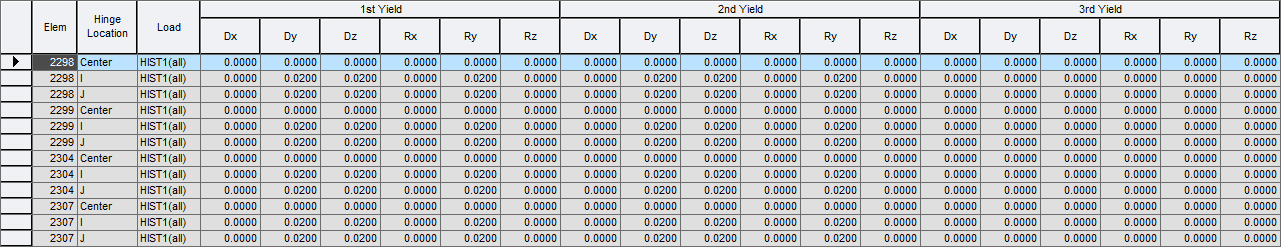

Results-tables-Inelastic Hinge-event time.png

Event Time Tables

Elem : 요소번호

Hinge Location : 비탄성힌지가 할당된 위치. Lumped Type인 경우 i, j, i & j, FX로 표시되며, Distributed Type인 경우 힌지 개수에 따라 표시됩니다.

Load : 시간이력 하중

DOF : 자유도

1st Yield

Dx : Dx성분이 Crack 상태에 도달하는 시간

Dy : Dy성분이 Crack 상태에 도달하는 시간

Dz : Dz성분이 Crack 상태에 도달하는 시간

Rx : Rx성분이 Crack 상태에 도달하는 시간

Ry : Ry성분이 Crack 상태에 도달하는 시간

Rz : Rz성분이 Crack 상태에 도달하는 시간

2nd Yield

Dx : Dx성분이 Yield 상태에 도달하는 시간

Dy : Dy성분이 Yield 상태에 도달하는 시간

Dz : Dz성분이 Yield 상태에 도달하는 시간

Rx : Rx성분이 Yield 상태에 도달하는 시간

Ry : Ry성분이 Yield 상태에 도달하는 시간

Rz : Rz성분이 Yield 상태에 도달하는 시간

3rd Yield

Dx : Dx성분이 Ultimate 상태에 도달하는 시간

Dy : Dy성분이 Ultimate 상태에 도달하는 시간

Dz : Dz성분이 Ultimate 상태에 도달하는 시간

Rx : Rx성분이 Ultimate 상태에 도달하는 시간

Ry : Ry성분이 Ultimate 상태에 도달하는 시간

Rz : Rz성분이 Ultimate 상태에 도달하는 시간

NOTE.png Tetralinear에서 3차 항복에 도달한 시간을 나타냅니다.
각 성분별 시간이 "0"으로 표시되면 항복상태에 도달하지 않은 것을 나타냅니다.
면진장치의 경우, 요소의 특성상, Event Time은 항복상태와 관계없이 항상"0"으로 표시됩니다.
