Inelastic Hinge Result Tables 생성 편집

GL-Link Summary Result Table

기능

  • Spring Type 비탄성힌지의 발생결과를 테이블 형식으로 보여줍니다.
  • CIVIL 의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며 자세한 사용법은 Table Tool의 사용법을 참조하기 바랍니다.



호출

메인 메뉴에서 [Results] 탭 > [Type : Time History Analysis] > [Table] 그룹 > [Result Tables] > [Inelastic Hinge] > [GL-Link Summary]



입력

Spring Summary 기능을 실행하면 Records Activation Dialog가 호출되고 여기에서 출력대상 절점과 요소, 하중조건, 고유진동모드 등을 선택한 후 OK 버튼을 클릭합니다. Cancel 을 클릭하면 모든 대상에 대하여 테이블을 출력하며, 경우에 따라서는 상당한 시간이 소요될 수 있습니다.

NOTE.png Records Activation Dialog의 사용법은 "Table Tool의 사용방법"에서 결과 Table 참조

Table Tool의 사용방법을 참조하여 다음 데이터를 확인합니다.

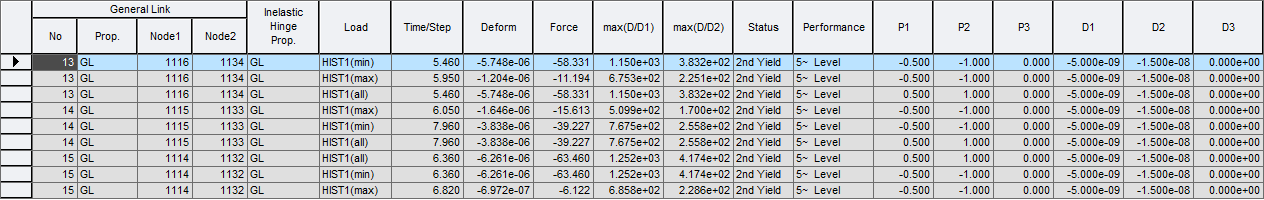

Results-tables-Inelastic Hinge-spring summary.png

Spring Summary Tables

Prop. : 범용링크 속성 이름

Node1, 2 : 링크가 연결된 절점번호

Inelastic Hinge Prop. : 정의된 비탄성힌지 속성의 이름

Load : 시간이력 하중

Time/Step : 시간/단계

Deform : 현재 스텝에서 발생한 변위

Force : 현재 스텝에서 발생한 부재력

D/D1 : 연성도 (변형/1차항복변형)

D/D2 : 연성도 (변형/2차항복변형)

Status : 힌지의 상태를 표시합니다. (Elastic, 1st Yield, 2nd Yield, 3rd Yield)

P1 : 1차 항복 강도

P2 : 2차 항복 강도. 이력모델이 Trilinear, Tetralinear인 경우만 출력됩니다.

P3 : 3차 항복 강도. 이력모델이 Tetralinear인 경우만 출력됩니다.

D1 : 1차 항복에서의 변형

D2 : 2차 항복에서의 변형. 이력모델이 Trilinear, Tetralinear인 경우만 출력됩니다.

D3 : 3차 항복에서의 변형. 이력모델이 Tetralinear인 경우만 출력됩니다.

NOTE.png 면진장치인 경우, 요소의 특성상 연성도( D/D1, D/D2), 항복강도, 항복변위가 출력되지 않습니다.
