기능
- 비탄성해석에서 비탄성힌지(Lumped, Distribute, Spring, Truss Type)의 시간 스텝에 따른 연성비(D/D2)를 테이블 형식으로 보여줍니다.
- D/D2는 해석된 시v간 내에서의 최대변형을 2차 항복변형으로 나눈 연성도를 말합니다.
- CIVIL 의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며 자세한 사용법은 Table Tool의 사용법을 참조하기 바랍니다.
호출
메인 메뉴에서 [Results] 탭 > [Type : Time History Analysis] > [Table] 그룹 > [Result Tables] > [Inelastic Hinge] > [Ductility Factor(D/D2]
입력
Ductility Factor(D/D2) 기능을 실행하면 Records Activation Dialog가 호출되고 여기에서 하중조건을 선택한 후 OK 버튼을 클릭하면 모든 대상에 대하여 테이블을 출력하며, 경우에 따라서는 상당한 시간이 소요될 수 있습니다.
Table Tool의 사용방법을 참조하여 다음 데이터를 확인합니다.

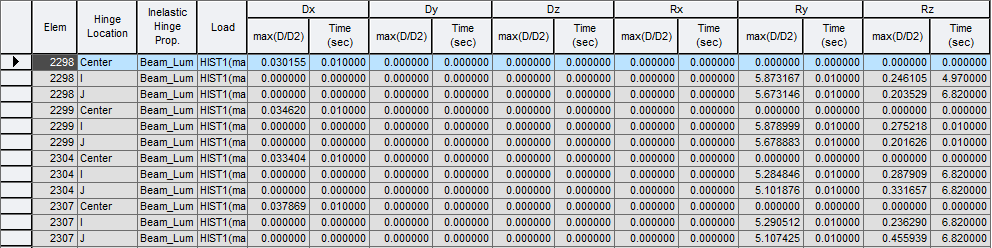

Ductility Factor(D/D2) Table(Lumped)

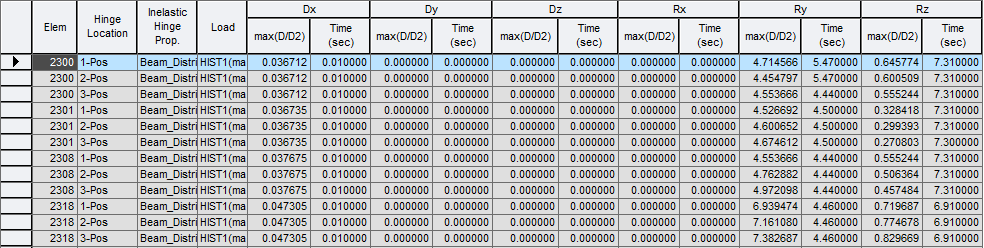

Ductility Factor(D/D2) Table(Distributed)
Elem : 요소번호
Hinge Location : 비탄성힌지가 할당된 위치. Lumped Type인 경우 i, j, i & j, FX로 표시되며, Distributed Type인 경우 힌지 개수에 따라 표시됩니다.
Inelastic Hinge Prop. : 비탄성힌지 속성
Load : 시간이력 하중케이스
D/D2 : 해석된 시간 내에서의 최대변형을 2차항복변형으로 나눈 연성도
Time : 최대변형이 발생할 때의 시간

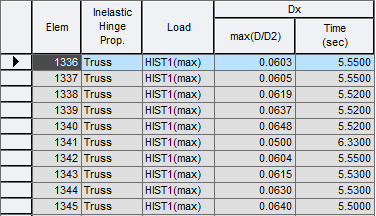

Ductility Factor(D/D2) Table(Truss)
Elem : 요소번호
Hinge Location : 비탄성힌지가 할당된 위치. Lumped Type인 경우 i, j, i & j, FX로 표시되며, Distributed Type인 경우 힌지 개수에 따라 표시됩니다.
Inelastic Hinge Prop. : 비탄성힌지 속성
Load : 시간이력 하중케이스
D/D2 : 해석된 시간 내에서의 최대변형을 2차항복변형으로 나눈 연성도
Time : 최대변형이 발생할 때의 시간

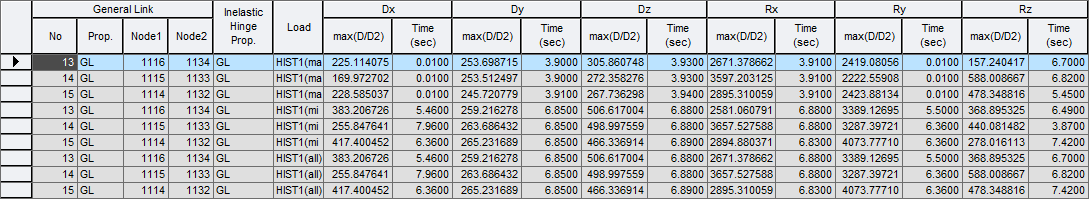

Ductility Factor(D/D2) Table(Spring)
General Link
Prop. : 범용링크 속성 이름
Node1, 2 : 링크가 연결된 절점번호
Inelastic Hinge Prop. : 비탄성힌지 속성
Load : 시간이력 하중케이스
D/D2 : 해석된 시간 내에서의 최대변형을 2차항복변형으로 나눈 연성도
Time : 최대변형이 발생할 때의 시간
