기능
- 시간이력해석에서 계산된 변위/속도/가속도 결과를 테이블 형식으로 보여줍니다.
- CIVIL 의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며 자세한 사용법은 Table Tool의 사용법을 참조하기 바랍니다.
호출
메인 메뉴에서 [Results] 탭 > [Type : Time History Analysis] > [Table] 그룹 > [Result Tables] > [Time History Analysis] > [Displ/Vel/Accel]
입력
Displ/Vel/Accel 기능을 실행하면 Records Activation Dialog가 호출되고 여기에서 절점번호, 하중조건 등을 선택한 후 OK 버튼을 클릭합니다.
Records Activation Dialog의 사용법은 "Table Tool의 사용방법"에서 결과 Table 참조
Table Tool의 사용방법을 참조하여 다음 데이터를 확인합니다.

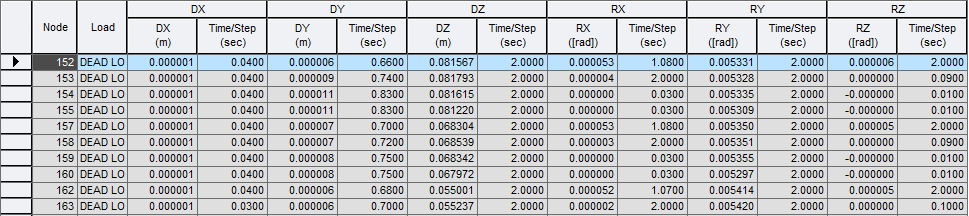

Displacement Tables
DX, DY, DZ, RX, RY, RZ : 방향별 절점의 최대/최소 변위
Time/Step : 최대/최소 변위가 발생한 시간

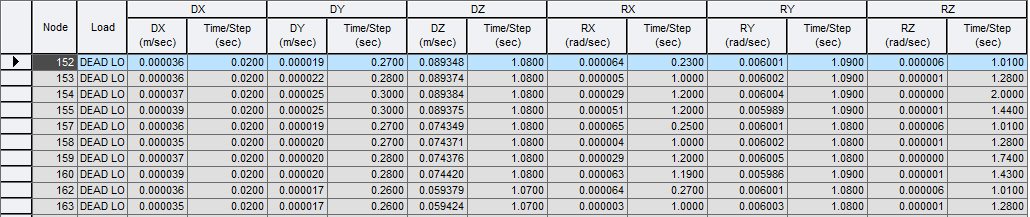

Velocity Tables
DX, DY, DZ, RX, RY, RZ : 방향별 절점의 최대/최소 속도
Time/Step : 최대/최소 속도이 발생한 시간

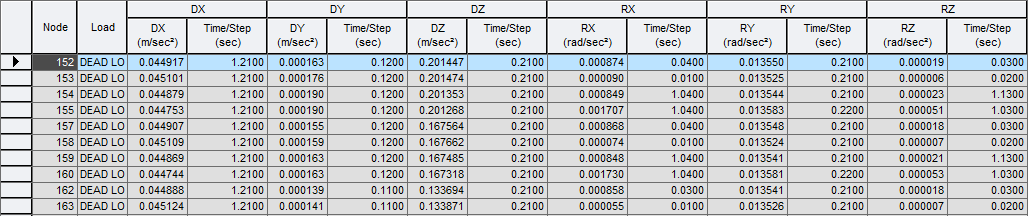

Absolute Accel. Tables
DX, DY, DZ, RX, RY, RZ : 방향별 절점의 최대/최소 가속도
Time/Step : 최대/최소 가속도가 발생한 시간
Relative Accel. Tables
DX, DY, DZ, RX, RY, RZ : 방향별 절점의 최대/최소 가속도
Time/Step : 최대/최소 가속도가 발생한 시간
