기능
- 시간이력해석에서 계산된 보요소의 최대/최소 부재력 결과를 테이블 형식으로 보여줍니다.
- CIVIL 의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며 자세한 사용법은 Table Tool의 사용법을 참조하기 바랍니다.
호출
메인 메뉴에서 [Results] 탭 > [Type : Time History Analysis] > [Table] 그룹 > [Result Tables] > [Time History Analysis] > [Beam Force]
입력
Beam Force 기능을 실행하면 Records Activation Dialog가 호출되고 여기에서 출력할 요소번호, 하중조건, 요소내력 출력위치 등을 선택한 후 OK 버튼을 클릭합니다.
Records Activation Dialog의 사용법은 "Table Tool의 사용방법"에서 결과 Table 참조
Table Tool의 사용방법을 참조하여 다음 데이터를 확인합니다.

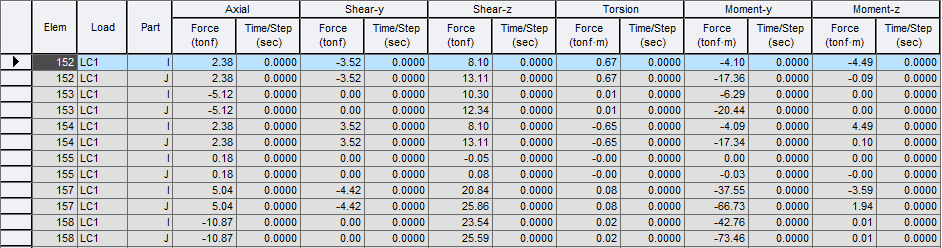

Beam Force Tables
Elem : 요소번호
Load : 시간이력 하중
Part : 요소내력의 출력위치
Force : 해당 요소 에서 발생한 최대/최소 부재력축력
Shear - y : 요소좌표계 y축 방향 전단력
Shear - z : 요소좌표계 z축 방향 전단력
Torsion : 요소좌표계 x축에 대한 비틀림모멘트
Moment - y : 요소좌표계 y축에 대한 휨모멘트
Axial : z : 요소좌표계 z축에 대한 휨모멘트
Time/Step : 최대/최소 부재력이 발생한 시간
