Truss Force Result Table

기능

  • 시간이력해석에서 계산된 보요소의 최대/최소 부재력 결과를 테이블 형식으로 보여줍니다.
  • CIVIL 의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며 자세한 사용법은 Table Tool의 사용법을 참조하기 바랍니다.



호출

메인 메뉴에서 [Results] 탭 > [Type : Time History Analysis] > [Table] 그룹 > [Result Tables] > [Time History Analysis] > [Truss Force]



입력

Truss Force 기능을 실행하면 Records Activation Dialog가 호출되고 여기에서 출력할 요소번호, 하중조건 등을 선택한 후 OK 버튼을 클릭합니다.

NOTE.png Records Activation Dialog의 사용법은 "Table Tool의 사용방법"에서 결과 Table 참조

Table Tool의 사용방법을 참조하여 다음 데이터를 확인합니다.

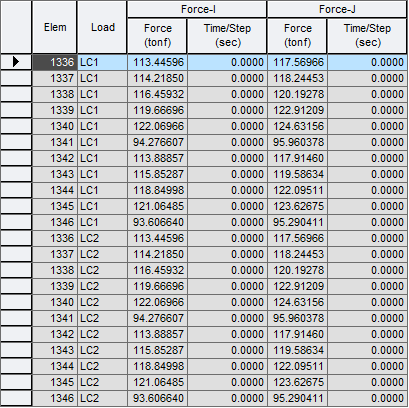

Results-tables-time history analysis-truss force.png

Truss Force Tables

No. : General Link 번호

Load : 시간이력 하중

Force : 최대/최소 축력

Time/Step : 최대/최소 축력이 발생한 시간
