기능
- 시간이력해석에서 계산된 General Link의 최대/최소 부재력과 상대변위 결과를 테이블 형식으로 보여줍니다.
- CIVIL 의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며 자세한 사용법은 Table Tool의 사용법을 참조하기 바랍니다.
호출
메인 메뉴에서 [Results] 탭 > [Type : Time History Analysis] > [Table] 그룹 > [Result Tables] > [Time History Analysis] > [General Link]
입력
General Link 기능을 실행하면 Records Activation Dialog가 호출되고 여기에서 출력할 Link 번호, 하중조건 등을 선택한 후 OK 버튼을 클릭합니다.
Records Activation Dialog의 사용법은 "Table Tool의 사용방법"에서 결과 Table 참조
Table Tool의 사용방법을 참조하여 다음 데이터를 확인합니다.

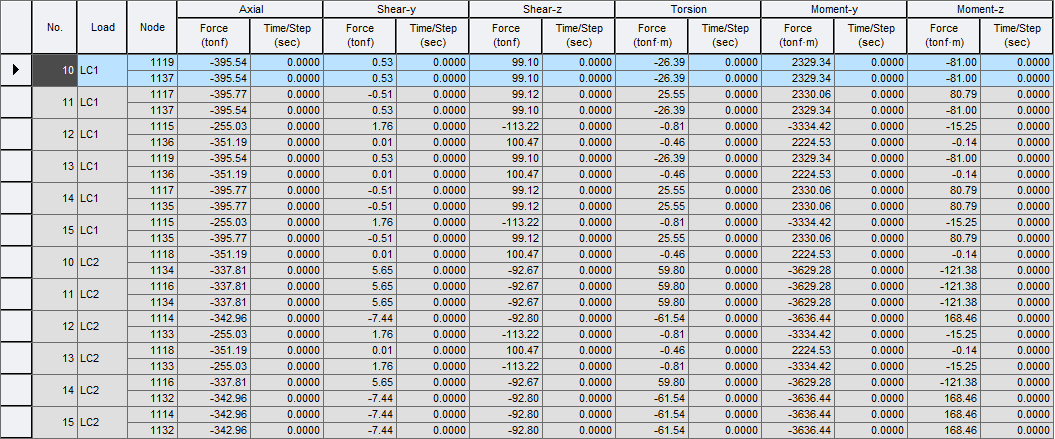

General Link (Force) Tables
No. : General Link 번호
Load : 시간이력 하중
Node : General Link가 연결된 절점 번호
Force : 해당 General Link 에서 발생한 최대/최소 부재력
Axial : 축력
Shear - y : 요소좌표계 y축 방향 전단력
Shear - z : 요소좌표계 z축 방향 전단력
Torsion : 요소좌표계 x축에 대한 비틀림모멘트
Moment - y : 요소좌표계 y축에 대한 휨모멘트
Moment - z : 요소좌표계 z축에 대한 휨모멘트
Time/Step : 최대/최소 부재력이 발생한 시간
General Link (Force) Tables
No. : General Link 번호
Load : 시간이력 하중
Node : General Link가 연결된 절점 번호
Deformation : General Link의 최대/최소 변형
DX : 전체좌표계 X축방향 상대변위
DY : 전체좌표계 Y축방향 상대변위
DZ : 전체좌표계 Z축방향 상대변위
RX : 전체좌표계 X축에 대한 회전방향 상대회전각
RY : 전체좌표계 Y축에 대한 회전방향 상대회전각
RZ : 전체좌표계 Z축에 대한 회전방향 상대회전각
Time/Step : 최대/최소 변형이 발생한 시간
