기능
- 수화열 해석결과 발생한 절점의 온도를 Spread Sheet 형식의 테이블로 확인합니다.
- CIVIL 의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며 자세한 사용법은 Table Tool의 사용법을 참조하기 바랍니다.
호출
메인 메뉴에서 [Results] 탭 > [Type : Heat of Hydration] > [Table] 그룹 > [Results Tables] > [Allowable Tensile Stress]
입력
Heat of Hydration Analysis > Allowable Tensile Stress Table 기능을 실행하면 Records Activation Dialog가 호출되고 여기에서 출력대상 절점과 요소, 수화열 해석단계 등을 선택한 후 OK 버튼을 클릭합니다. Cancel 을 클릭하면 모든 대상에 대하여 테이블을 출력하며, 경우에 따라서는 상당한 시간이 소요될 수 있습니다.
Node : 절점번호
Stage : 시공단계
Step : 수화열 해석단계
Time : 시간

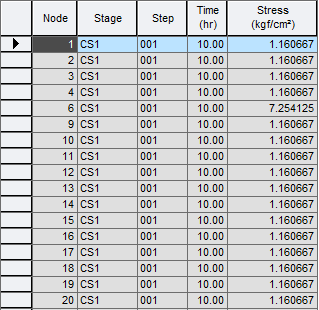

Stress : 허용인장응력
해석결과 Table에서 Stage와 Step 열은 교량의 시공단계 해석이나 수화열의 시공단계 해석시 출력됩니다. Step 열은 기하비선형 해석시에도 출력됩니다.
